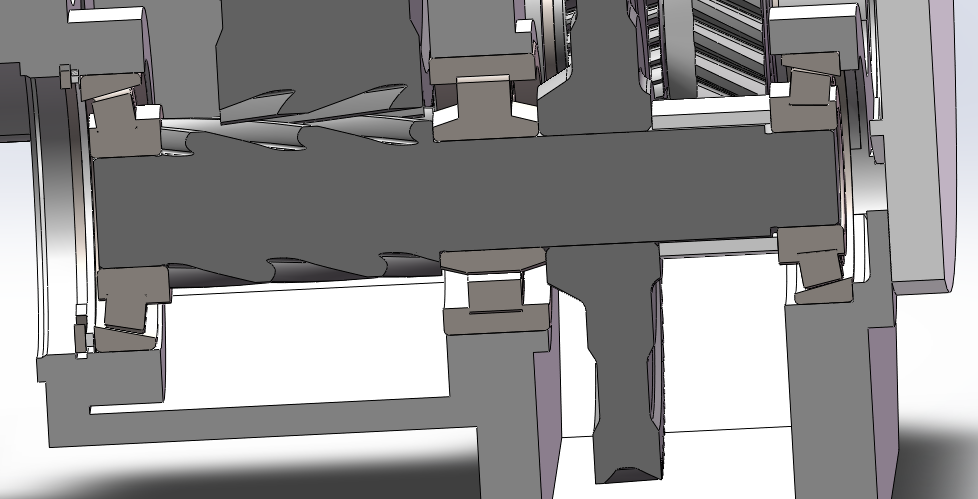

R系列二级三个轴承的受力分析，求大佬指点

18208175037 · 发表于 2022-9-1 09:57

您需要登录才可以下载或查看，没有账号？注册

x

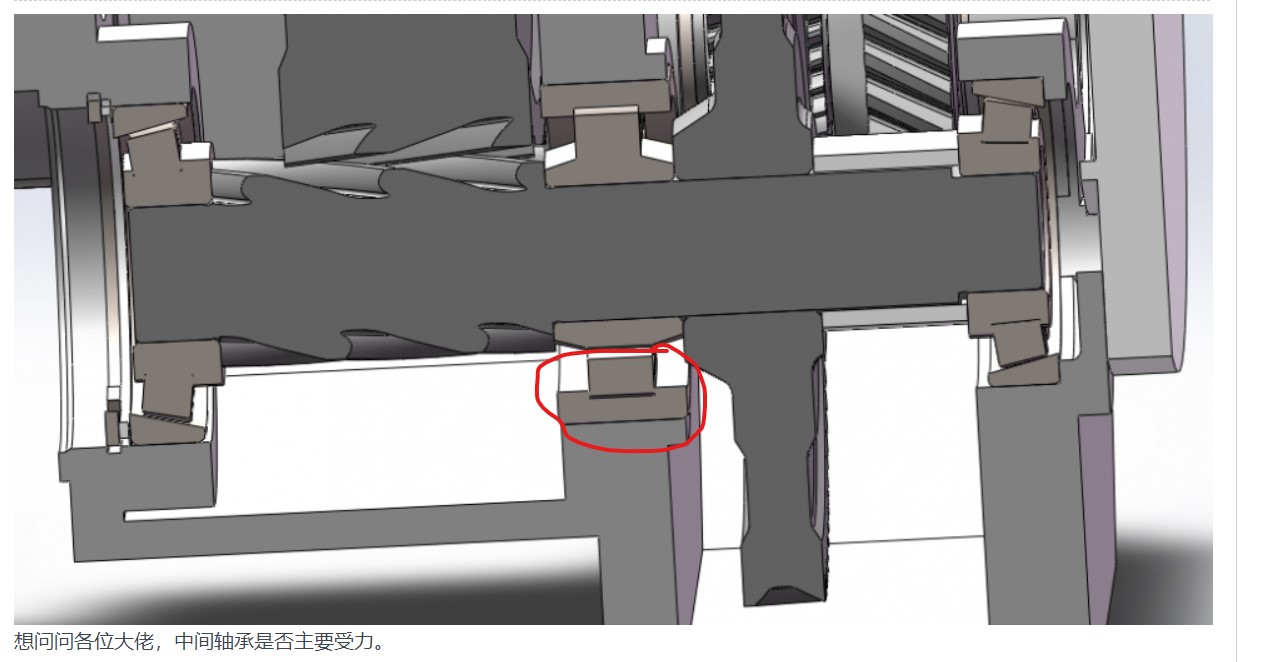

想问问各位大佬，中间轴承是否主要受力。

zengxiaodong · 发表于 2022-9-1 11:11

这种3轴承支承系统，是属于超静定的结构，对于加工装配精度有很高的要求。在安全性要求高的载人设备中要慎重使用！

18208175037 · 发表于 2022-9-1 11:22

zengxiaodong 发表于 2022-9-1 11:11
这种3轴承支承系统，是属于超静定的结构，对于加工装配精度有很高的要求。在安全性要求高的载人设备中要慎 ...

这种受力是怎么样的，中间轴承跟两边轴承哪个受的力更大。

mwp2022 · 发表于 2022-9-1 14:06

这个轴向不定位，会不会跑啊？

mwp2022 · 发表于 2022-9-1 14:09

感觉这种三轴承支承的，考虑加工误差、安装误差、游隙差异等，实际会不会只有2个轴承吃着力啊

18208175037 · 发表于 2022-9-1 14:13

马卫平发表于 2022-9-1 14:06
这个轴向不定位，会不会跑啊？

不会呀，两边齿轮抵住内圈的

mwp2022 · 发表于 2022-9-1 17:42

18208175037 发表于 2022-9-1 14:13
不会呀，两边齿轮抵住内圈的

内圈是定住了，外圈没定住呢，圆柱滚子和内圈之间的轴向是活的

wxjtytk · 发表于 2024-2-16 10:10

mwp2022 发表于 2022-9-1 14:06
这个轴向不定位，会不会跑啊？

外圈轴向无定位，一定会跑的

yyz010 · 发表于 2024-4-26 14:27

用双列的圆柱滚子轴承
