求助，KISSsoft生成的齿轮和CREO参数化方式画的齿轮尺寸为啥有些许差异c

转世燕

昨天我用KISSsoft创建的变位齿轮和creo参数化生成的齿轮对比了一下，发现了尺寸有些微差异，我还以为是我对KISSsoft不熟，导致两个参数有差异。
今天我用两个软件做了一个简单的标准齿轮


参数如下

模数M=2
齿轮1齿数Z1=20   齿轮2齿数Z2=30
齿轮宽度B=20
齿顶高系数HP=1
顶隙系数CP=0.25
由以上参数得齿根高系数Hfp=1.25
压力角alpha=20
齿根半径系数为  0.38

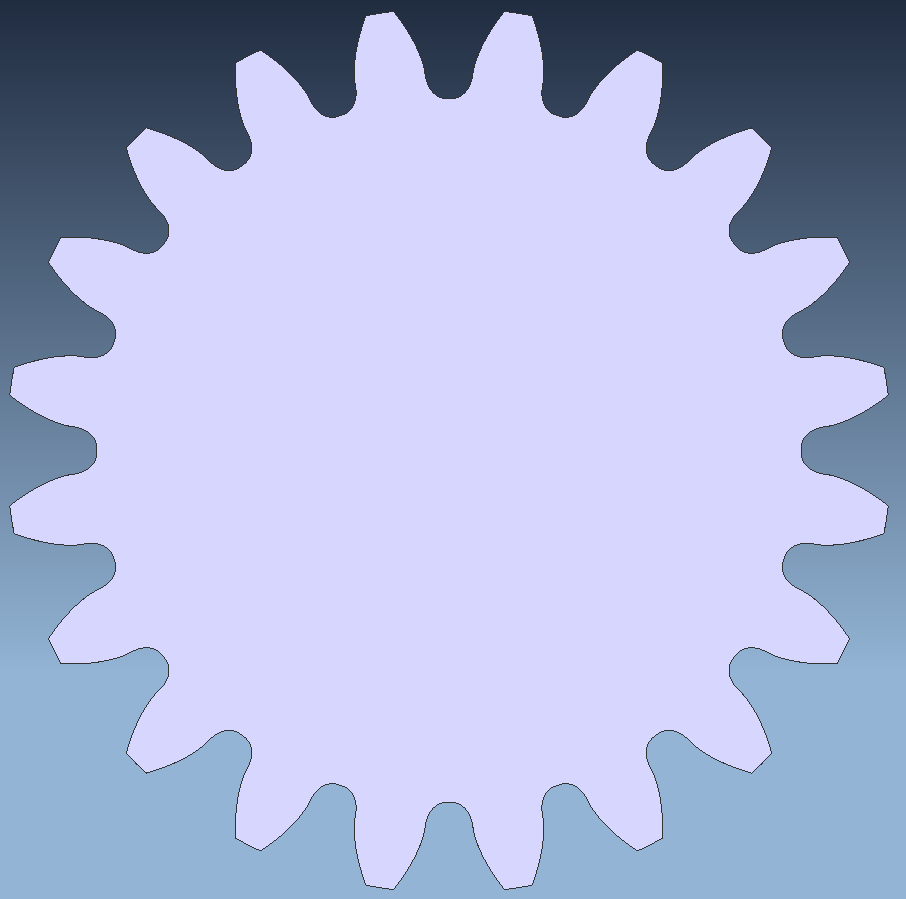

我用KISSsoft导出了齿轮1，creo参数化画出了齿轮1

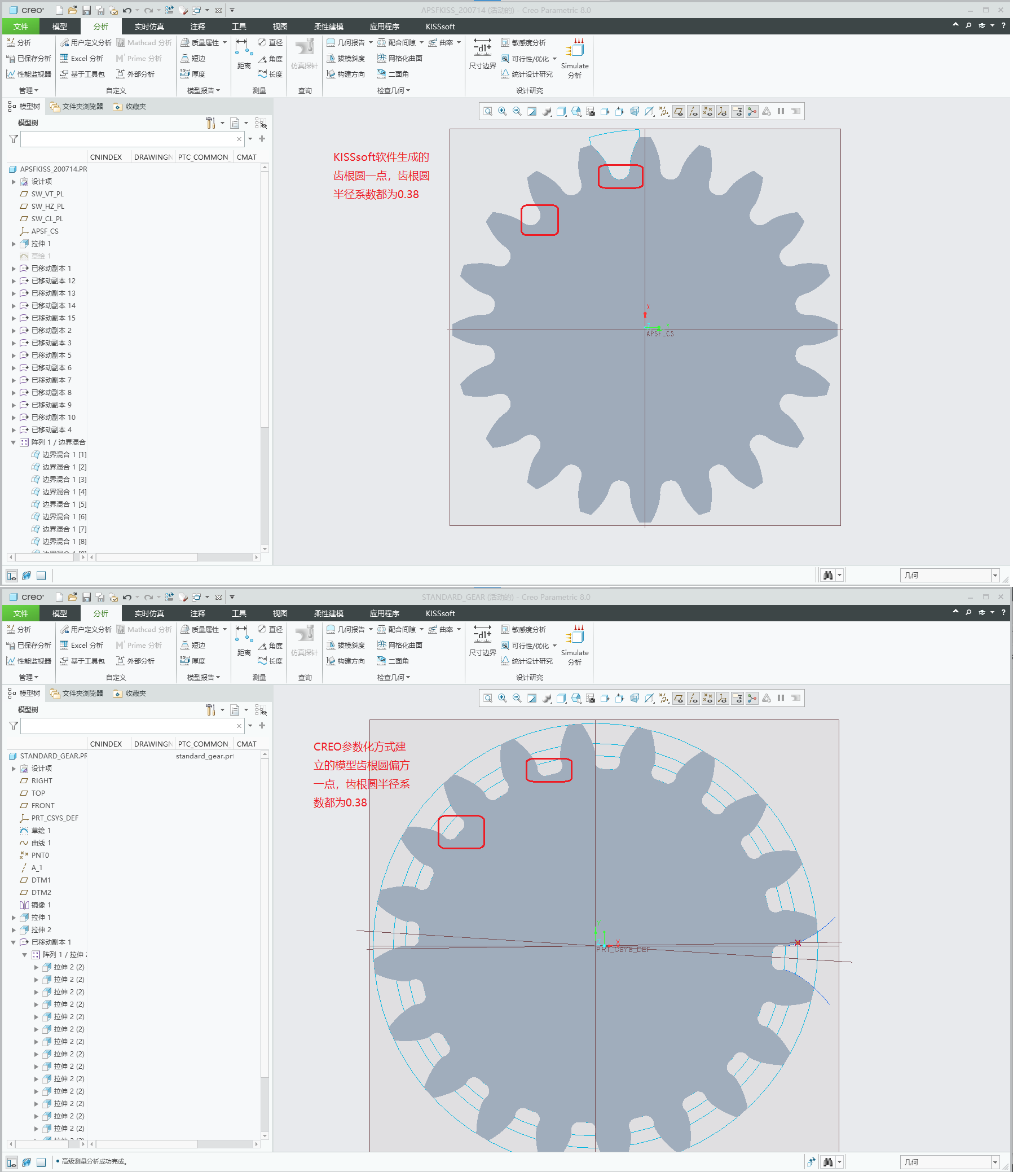

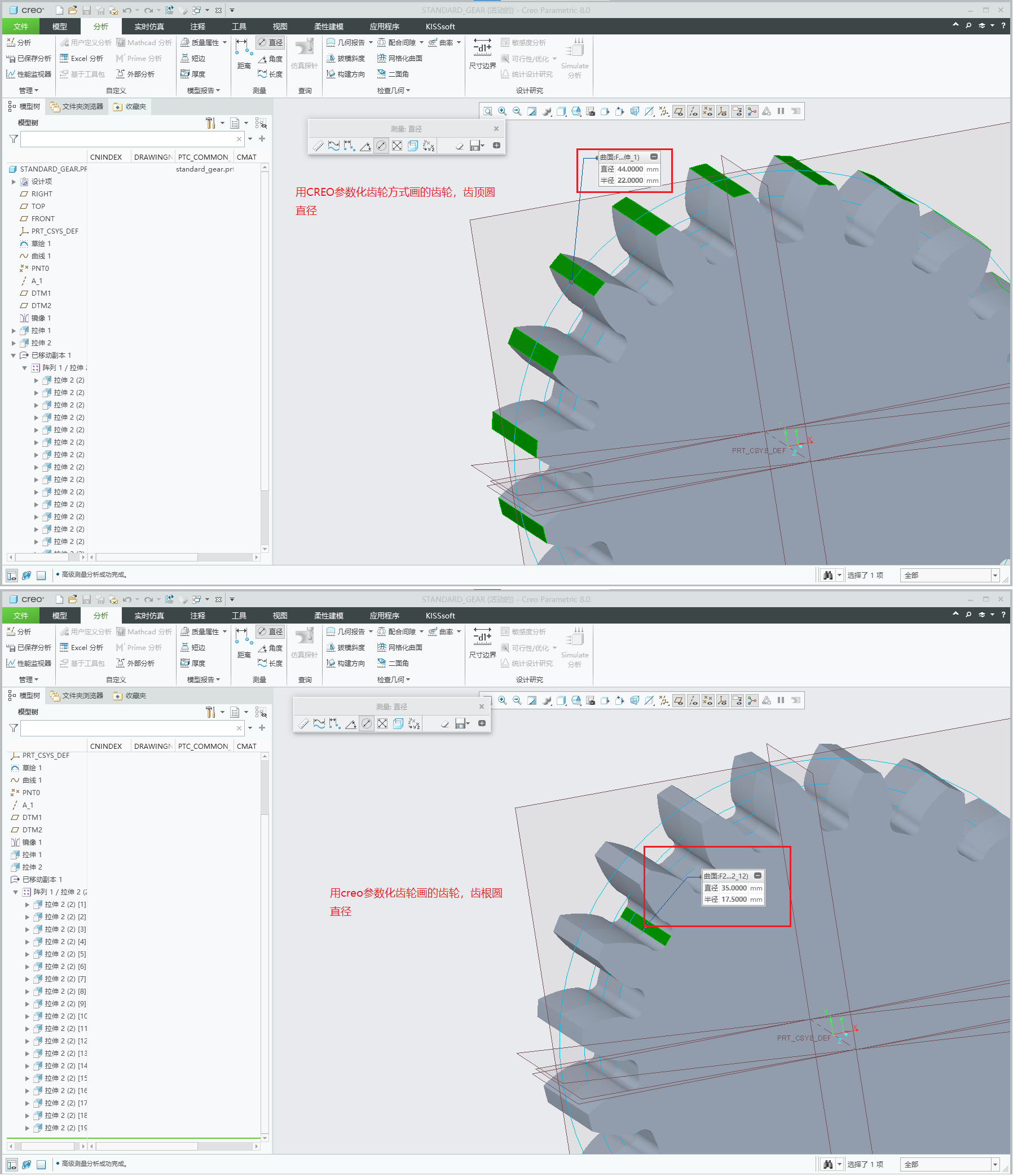

两个齿轮大致对比结果如下图所示：
希望有大佬能回复一下，是不是本人用creo参数化方程画的有问题，还是本来KISSsoft软件就是这样，KISSsoft软件这样是个什么标准生成的

转世燕

自己顶一个

woodee

KS生成的应该是对的。



一般软件如果不做特殊说明，大都是以齿条型刀具加工出的过渡曲线，来构建齿根部形状的。

飞翔新莞人家

楼主，你在Creo做的图是理论尺寸，而KS软件一般默认的是平均值出图，你在KS公差模块里调选所需的选项才能是你所要用的尺寸值。

转世燕

woodee 发表于 2022-8-7 16:55
KS生成的应该是对的。



谢谢指导。。。。

转世燕

飞翔新莞人家 发表于 2022-8-8 08:46
楼主，你在Creo做的图是理论尺寸，而KS软件一般默认的是平均值出图，你在KS公差模块里调选所需的选项才能是 ...

谢谢指导。。。。

chriswhdn

资料蛮不错的

飞翔新莞人家

chriswhdn 发表于 2022-9-1 14:36
资料蛮不错的

有什么资料蛮不错的呀
