非主流锥齿轮建模，共用半轴，行星两个齿数不一样

xiaodi868

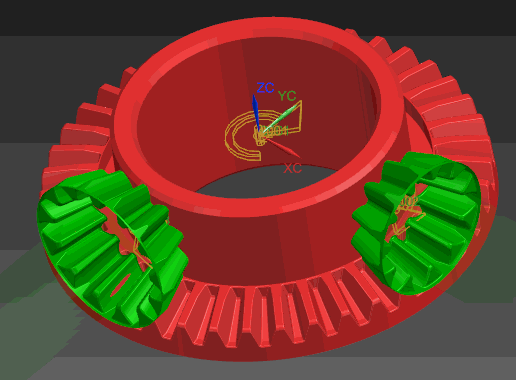

最近淡季，搞了个非主流齿轮建模玩玩，共用半轴，行星两个齿数不一样，这样可以少开一套模具，少做工装

woodee

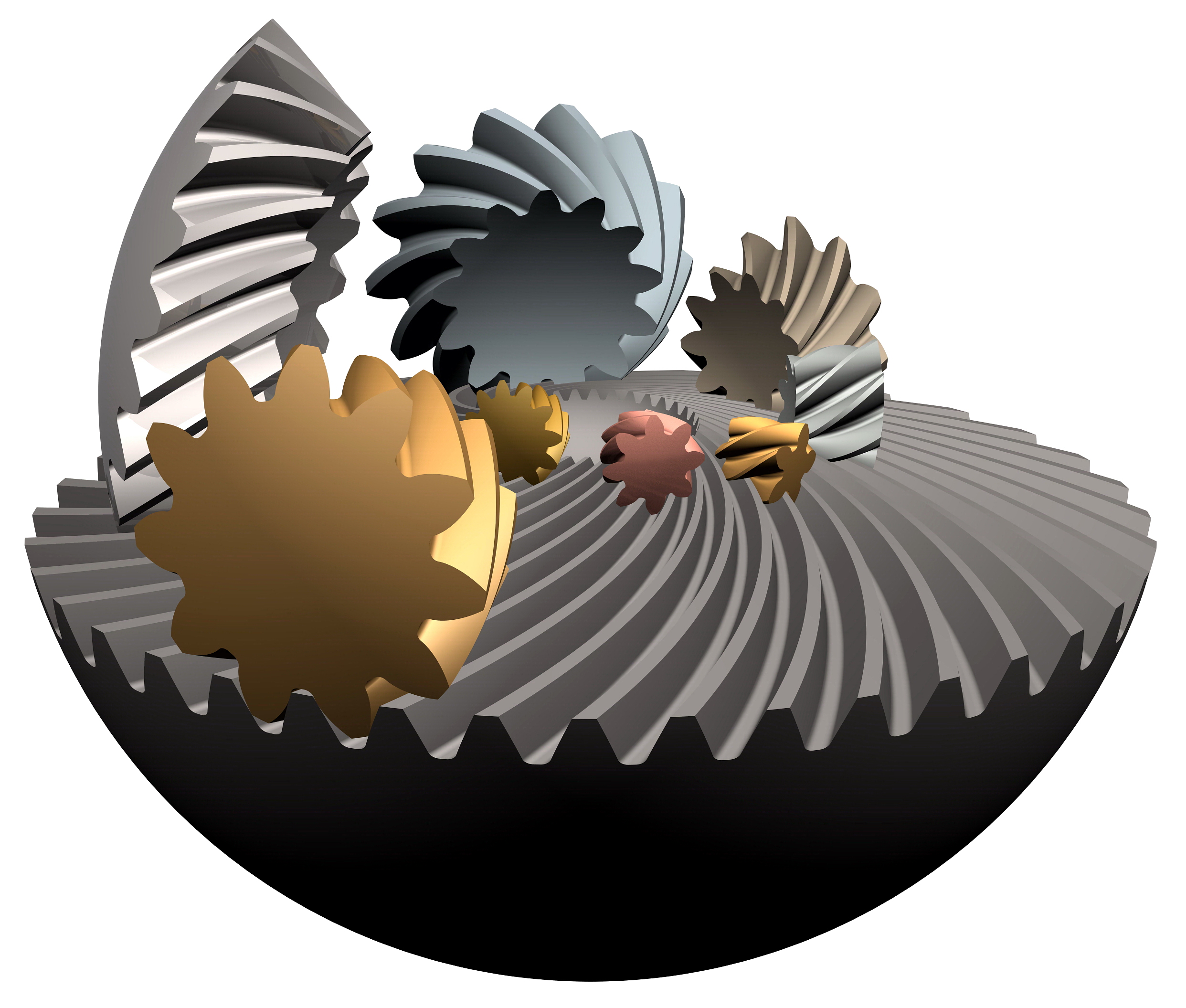

严格讲，这也不算非主流。
通常习惯上的计算过程是，先确定好轴交角，再计算出两齿轮的锥角等参数。

这里只须固定其一齿轮的参数，另一齿轮调节参数，观察轴交角的变化，最后调节出在不同齿数的情况下，轴交角都=90°。
当然，这会涉及到非零变位的计算。

xiaodi868

woodee 发表于 2022-7-28 12:33
严格讲，这也不算非主流。
通常习惯上的计算过程是，先确定好轴交角，再计算出两齿轮的锥角等参数。
...

很少遇到这种，搞着玩玩，等这阵子忙完了，再搞几个其它的玩玩，不然工具放时间长了，会忘记怎么用
