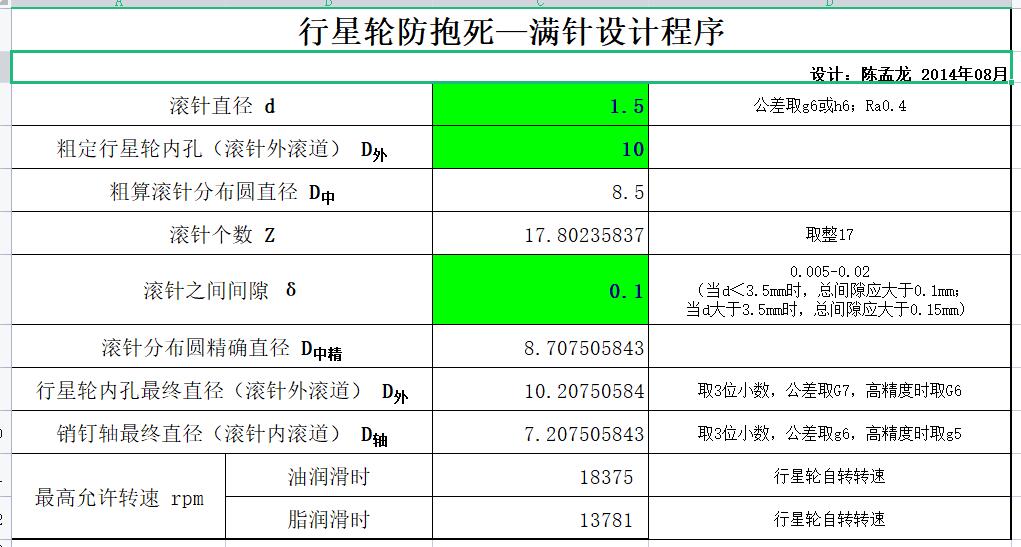

简易实用的行星齿轮满针设计程序

gdd · 发表于 2022-7-21 10:44

您需要登录才可以下载或查看，没有账号？注册

x

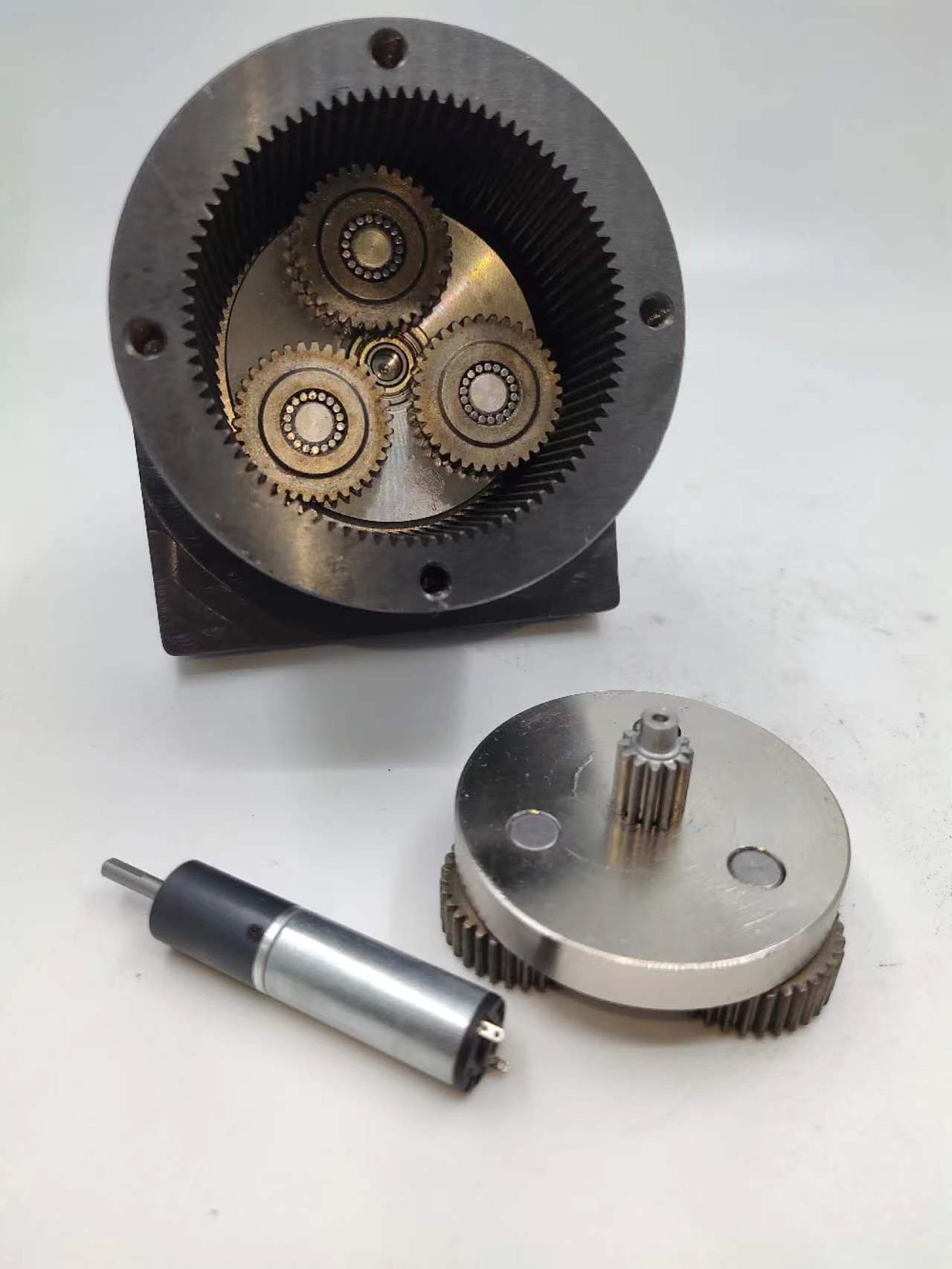

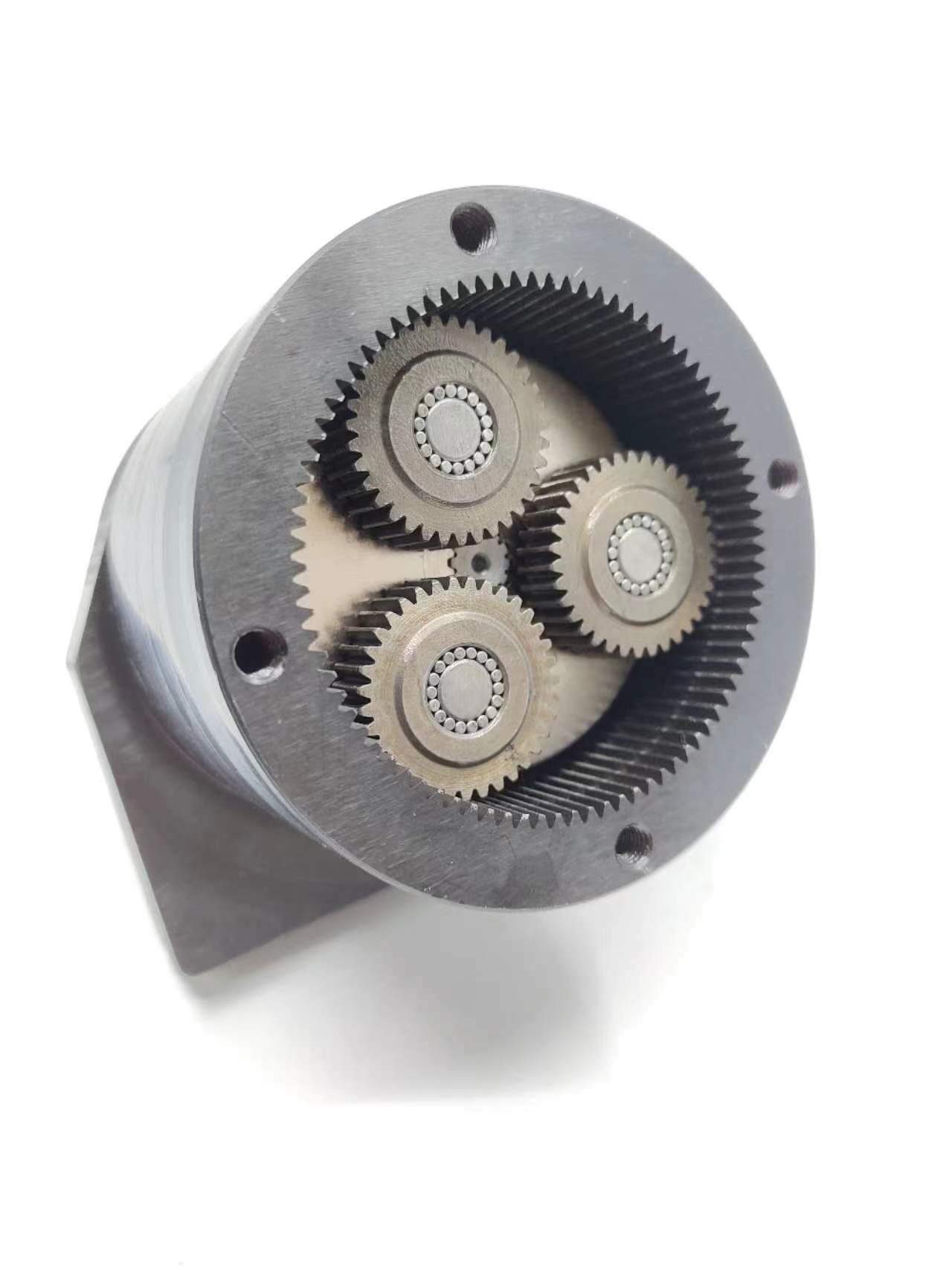

简易实用的行星齿轮满针设计程序实际应用案例80mm行星

gdd · 发表于 2022-7-21 10:46

欢迎同行下载探讨

yzgys · 发表于 2022-7-21 11:05

第一次看到行星轮直接加滚针的

和加轴承比除了成本外还有其他好处吗？

gdd · 发表于 2022-7-21 13:39

yzgys 发表于 2022-7-21 11:05
第一次看到行星轮直接加滚针的
和加轴承比除了成本外还有其他好处吗？

节省空间，

同尺寸下满针设计比其他标准轴承的承受能力大，
可以共用齿轮箱油脂，避免轴承油脂与齿轮箱油脂混合

yzgys · 发表于 2022-7-21 15:42

gdd 发表于 2022-7-21 13:39
节省空间，

同尺寸下满针设计比其他标准轴承的承受能力大，

changjunju12680 · 发表于 2022-7-21 15:42

这个滚针不往外跑吗？

DD99 · 发表于 2022-7-21 16:25

这种滚针轴承对于行星轮中是常见的。允许转速是怎么来的？是与类似轴承相比的吗？一般齿轮大多采用渗碳淬火较多，但耐磨性远不如轴承钢，所以对于给定的转速不知是否经过检验。

gdd · 发表于 2022-7-21 16:57

changjunju12680 发表于 2022-7-21 15:42
这个滚针不往外跑吗？

会，加了垫片

gdd · 发表于 2022-7-21 17:00

DD99 发表于 2022-7-21 16:25
这种滚针轴承对于行星轮中是常见的。允许转速是怎么来的？是与类似轴承相比的吗？一般齿轮大多采用渗碳淬火 ...

转速参考前人的相关文件，

这种设计是为了行星轮防抱死的一种手段。设计的目的往往是应用在特殊场合的一种对策，能解决问题就是好的设计，没必要去与某某某去对比。

此设计仅供大家参考，有兴趣可以下载。

fzh1987 · 发表于 2022-7-22 08:46

应该比滚珠轴承成本低，而且可靠。用在高速重载场合是个好方案。
