求教，不同压力角，插齿机进刀后活尺寸进多少！看什么书，指导一下！

254524991 · 发表于 2022-7-20 14:36

您需要登录才可以下载或查看，没有账号？注册

x

比如，30度压力角，尺寸单边进0.02，工件下多少量

20度压力角，尺寸单边进0.02，工件下多少量
想学习下这边面的知识，看哪本书，求指教！

yongxiangle1969 · 发表于 2022-7-20 15:05

你是指齿厚的对应变化量吧

254524991 · 发表于 2022-7-20 15:16

yongxiangle1969 发表于 2022-7-20 15:05
你是指齿厚的对应变化量吧

对就是齿厚的对应变化量哈

woodee · 发表于 2022-7-20 18:10

单边进刀0.02，ΔXn=-0.02/Mn，相当于变位系数小了这么一点儿，将新变位系数代入齿厚公式，与原来的做比较，就知道齿厚减小多少了。

nchyl520 · 发表于 2022-7-20 21:25

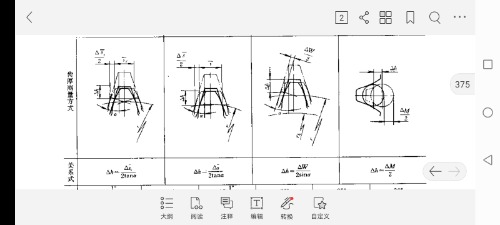

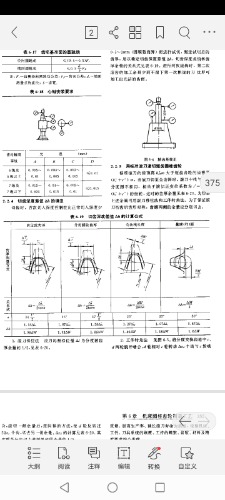

齿轮制造手册

变速齿轮 · 发表于 2022-7-21 07:55

楼上注解很详细

254524991 · 发表于 2022-7-21 11:10

nchyl520 发表于 2022-7-20 21:25
齿轮制造手册

感谢您的指导

254524991 · 发表于 2022-7-21 11:11

woodee 发表于 2022-7-20 18:10
单边进刀0.02，ΔXn=-0.02/Mn，相当于变位系数小了这么一点儿，将新变位系数代入齿厚公式，与原来的做比较 ...

感谢您的讲解

金泰齿轮加工 · 发表于 2022-7-26 14:04

学习学习，真是大开眼见
