齿轮断裂，从没遇到这种断裂!!!!!!!!!

qqj3143

直伞行星齿轮   模数5  材质20CrMnTiH
工艺流程：棒料切断---退火--磨料---皂化---冷锻成型----钻孔

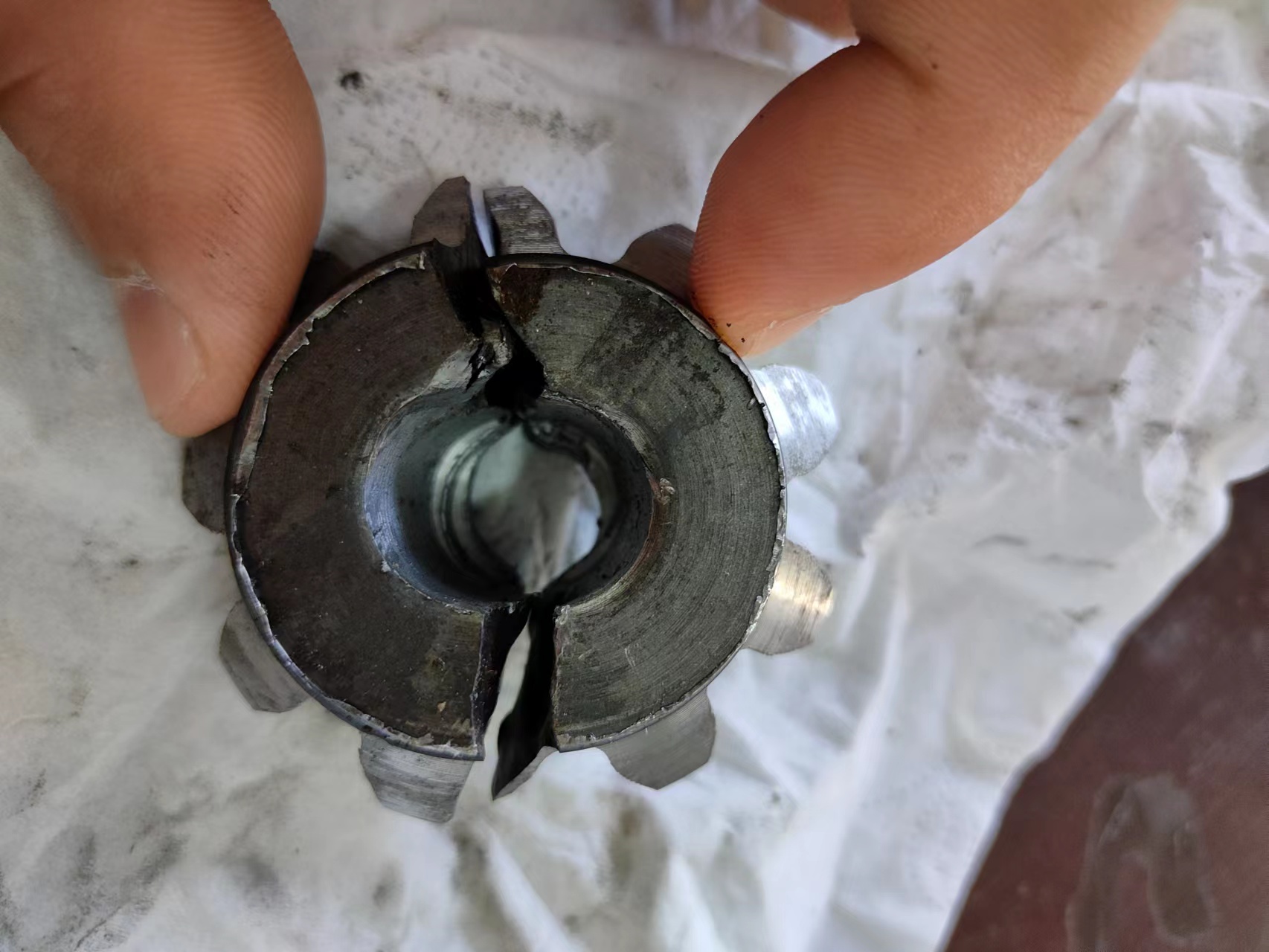

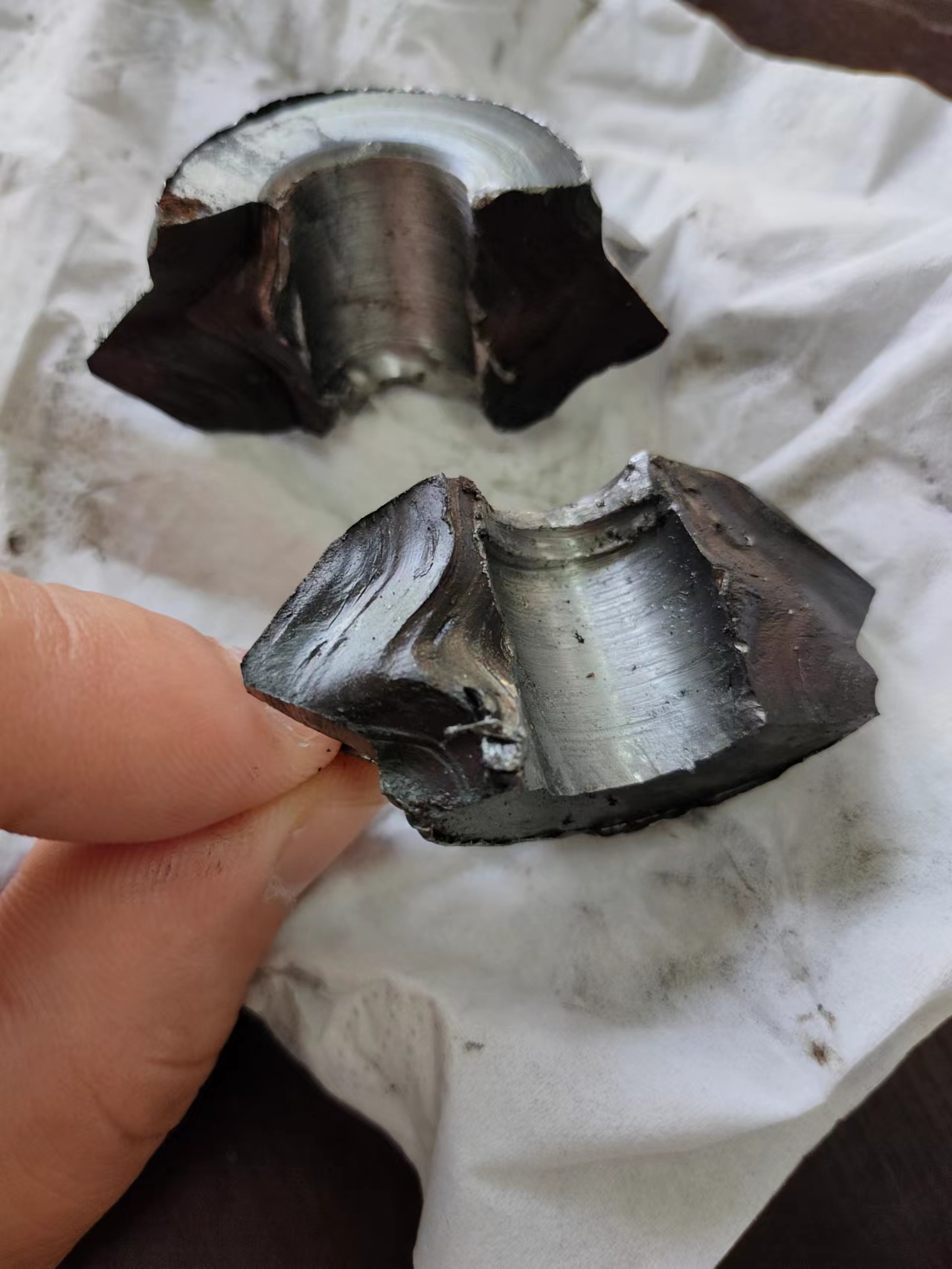

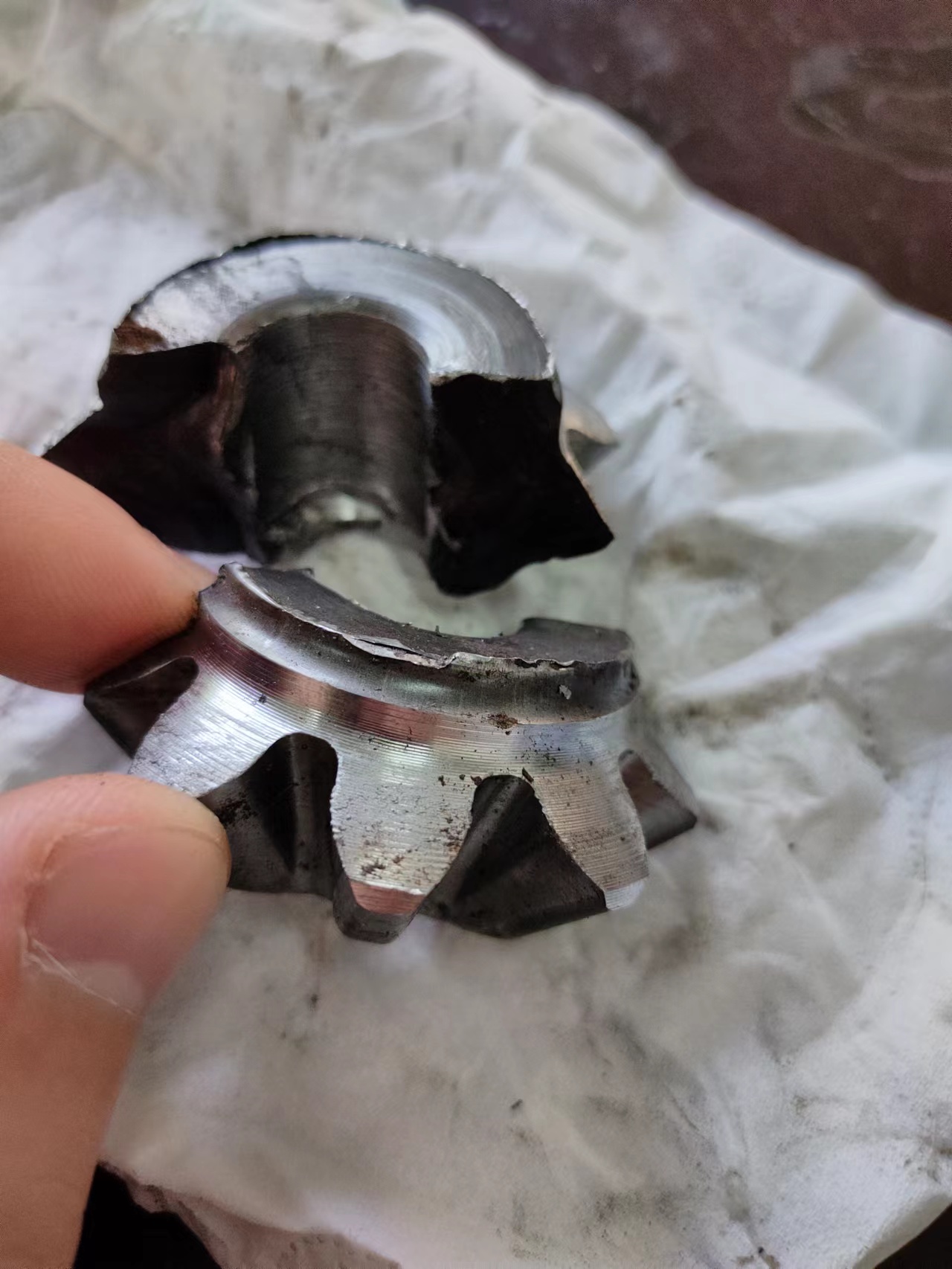

问题：钻孔过程中部分齿轮直接开裂，比例大概1/1000图片如下

951159188

退火不到位有内应力？

qqj3143

951159188 发表于 2022-7-2 09:54
退火不到位有内应力？

组织看了下经过退火处理过，目前也分析不出原因，不知道从哪分析

qqj3143

951159188 发表于 2022-7-2 09:54
退火不到位有内应力？

棒料切断后直接=退火，这个有内应力吗？

woodee

料头夹杂可能性最大。

这个不难判定： 下料时，把料头的3~4节单独装箱，积攒一定数量后，单独生产一批，再看看开裂不良率。

如果发现不是料头问题，其它可能出问题的工艺步骤，也可用此法逐一排除。

当然，可能会有多因素产生不良品问题，那分析起来就会复杂一些，得涉及多因素优选法，才能快速锁定可能目标。

qqj3143

woodee 发表于 2022-7-2 10:46
料头夹杂可能性最大。

这个不难判定： 下料时，把料头的3~4节单独装箱，积攒一定数量后，单独生产一批 ...

谢谢您的指导！

料头料尾夹杂物高，夹杂会导致开裂吗？

是否可以分辨出是退火前开裂还是退火后开裂

tower_cqu

成形过后不退一下火吗

qqj3143

tower_cqu 发表于 2022-7-2 11:52
成形过后不退一下火吗

成型前有退火，成型后不退火

uu_sea

冷锻成型后无渗碳淬火？？没什么硬度吧，看内孔像是胶合、塑变了

qqj3143

uu_sea 发表于 2022-7-5 08:50
冷锻成型后无渗碳淬火？？没什么硬度吧，看内孔像是胶合、塑变了

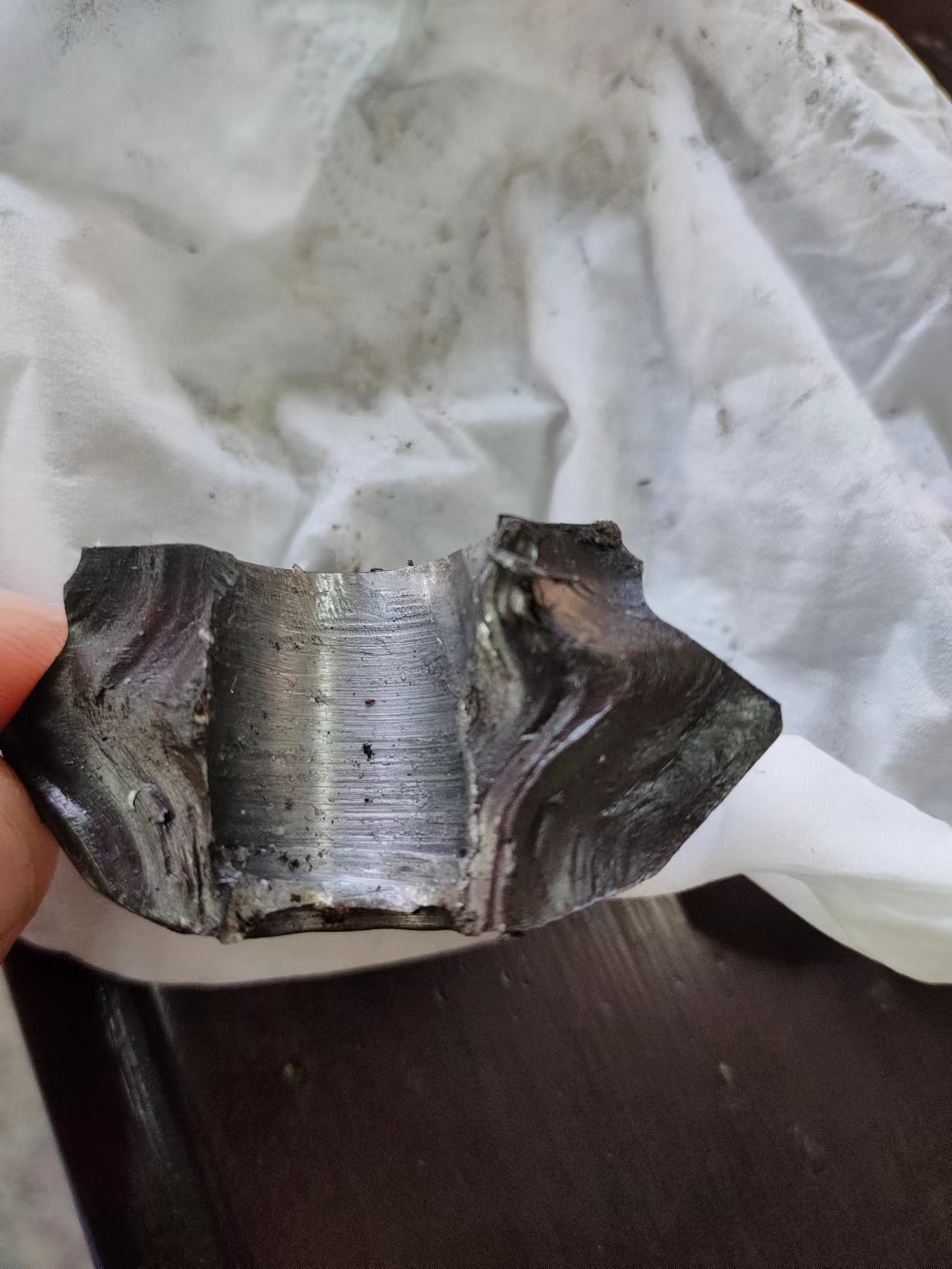

冷锻成型后直接钻孔，不渗碳淬火，没有什么硬度。内孔是钻孔后留下的正常纹路，不是胶合塑变。
