关于尺寸链的公差带计算

2456610663 · 发表于 2022-6-13 16:52

您需要登录才可以下载或查看，没有账号？注册

x

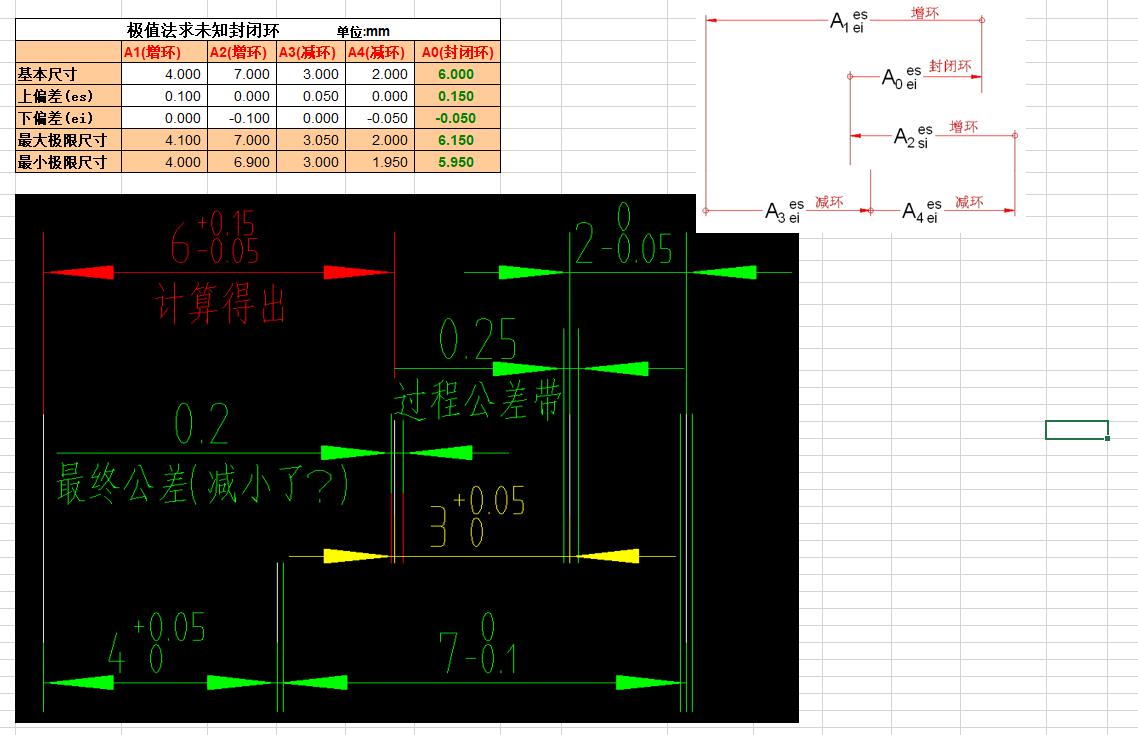

在计算过程中，过程公差带已经累计到了0.25MM，为什么再添加一个减环3（+0.05/0）后，公差带反而减小到0.2mm？在尺寸画法上，该怎么表达？

yongxiangle1969 · 发表于 2022-6-14 08:08

有两个问题：1、表中的封闭环下偏差应为-0.15； 2、图形中的A1=4(+0.1，0),而不是A1=4(+0.05，0)

2456610663 · 发表于 2022-6-14 08:22

yongxiangle1969 发表于 2022-6-14 08:08
有两个问题：1、表中的封闭环下偏差应为-0.15； 2、图形中的A1=4(+0.1，0),而不是A1=4(+0.05，0)

A1尺寸是标注错误，但按这个软件，计算出来是这个，我算出来也是你说的那个值。

yongxiangle1969 · 发表于 2022-6-15 08:29

那就是软件有问题
