HAMAI N60 冠齿加工谈论

孤单的mazha

    Dear  齿友：

                    本人目前接触HAMAI N60，  对其中冠齿中的鼓行R计算不慎了解，說明书日文版看不懂，烦请各位大师点拨一下

13640236732

大哥，我也是做面齿轮设计的，N60能加工面齿轮？

孤单的mazha

13640236732 发表于 2022-6-4 14:28
大哥，我也是做面齿轮设计的，N60能加工面齿轮？

什么叫面齿轮，我也搞蒙了，可以详细说说吗

孤单的mazha

   我发的这个是N60加工冠齿的，不是我们叫锥齿的

13640236732

孤单的mazha 发表于 2022-6-4 22:38
我发的这个是N60加工冠齿的，不是我们叫锥齿的

你说的冠齿轮是什么，是不是我头像那个

飞翔新莞人家

13640236732 发表于 2022-6-6 09:15
你说的冠齿轮是什么，是不是我头像那个

这世上还有你不懂的面齿轮？这不偏离标准了嘛

woodee

有理解的差异，是否是由日本把滚齿刀走圆弧路径、并把齿顶圆柱做成圆鼓，加工出来的称为“冠齿”？

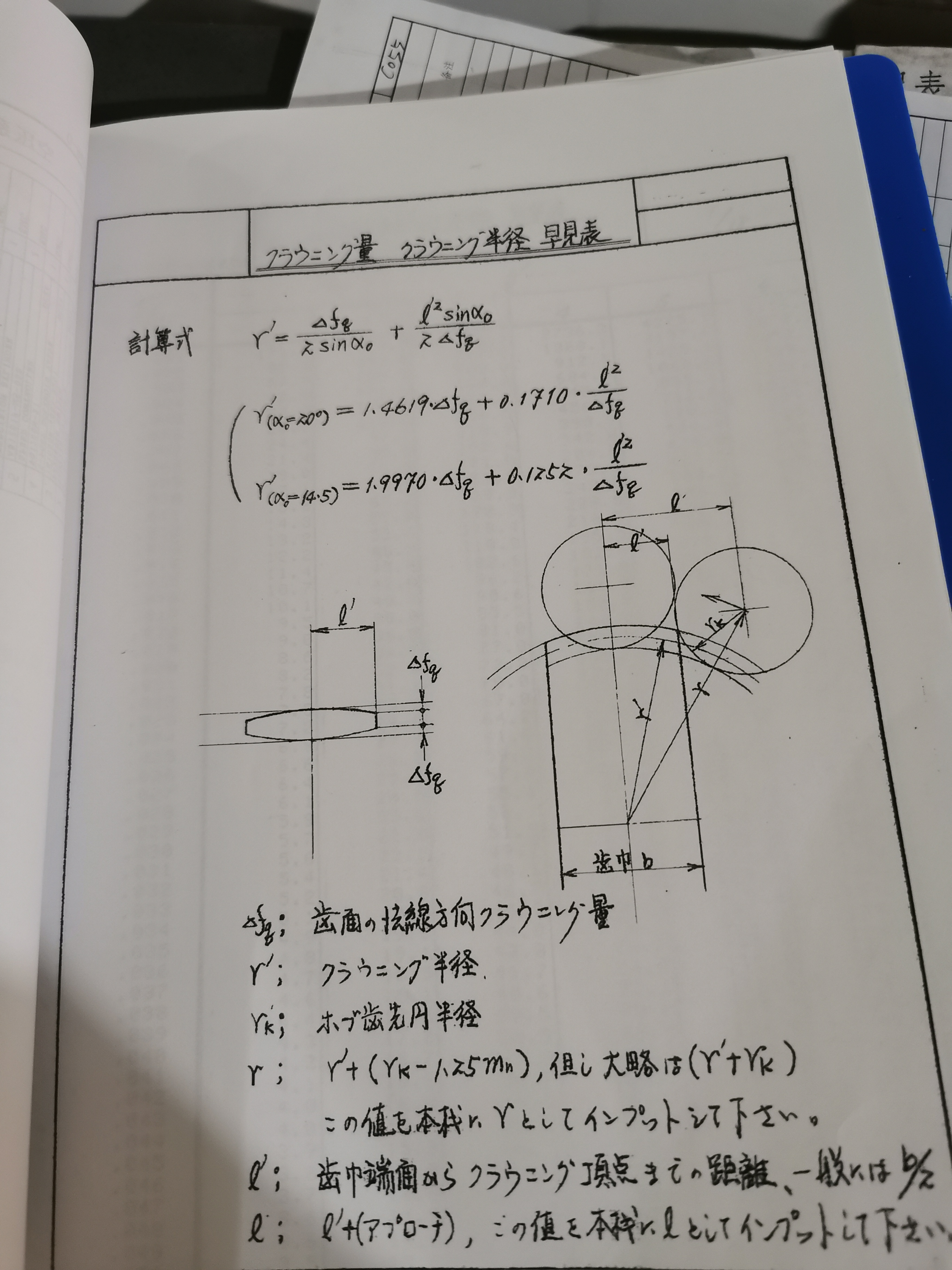

从计算手书看，是加工车间的思路，近似算法。里边有些数字系数，来历不得而知。或许是经验数据？
跟我的思路不一样。
我计算鼓型齿的鼓形程度，是以法向侧隙的变动为基础的，所以计算公式中必有a_n、M_n两个参数。

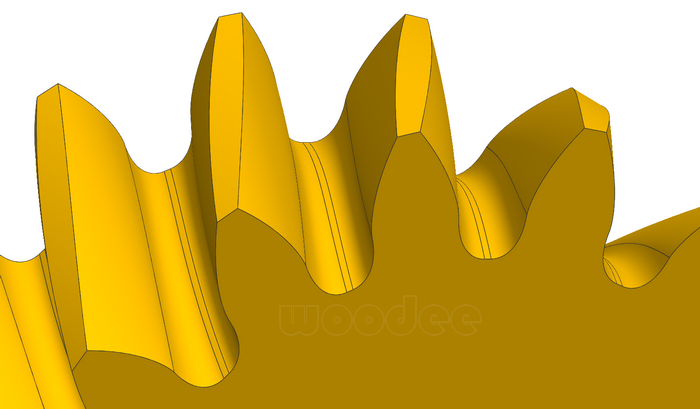

滚刀走圆弧得到鼓型齿（鼓形放大示意）。

13640236732

woodee 发表于 2022-6-6 13:36
有理解的差异，是否是由日本把滚齿刀走圆弧路径、并把齿顶圆柱做成圆鼓，加工出来的称为“冠齿”？

Woodee老师说的那种见过，像南瓜齿。

孤单的mazha

woodee 发表于 2022-6-6 13:36
有理解的差异，是否是由日本把滚齿刀走圆弧路径、并把齿顶圆柱做成圆鼓，加工出来的称为“冠齿”？

    Dear:

            你的理解很到位，圆弧齿在实际应用中具有强度高，传动比梯形齿效率高30%，不会根切，啮合滑动小等优点，精密传动都有此类齿轮，本人是做技术的，希望把我不理解的拿出来大家一起分析，更好的运用到实际加工中，减少不必要的浪费，谢谢！

孤单的mazha

13640236732 发表于 2022-6-6 09:15
你说的冠齿轮是什么，是不是我头像那个

Dear：

         不是你头像的齿轮，你的那款齿轮我们定义为锥齿，一般这种齿轮采用铣齿机加工，效率低。我所说的一般为圆柱齿轮，片状齿轮，轴类，做冠齿的一般为轴类零件，有鼓形要求。
