求教内斜齿齿轮精测报告解读

13571977529 · 发表于 2022-5-18 21:40

您需要登录才可以下载或查看，没有账号？注册

x

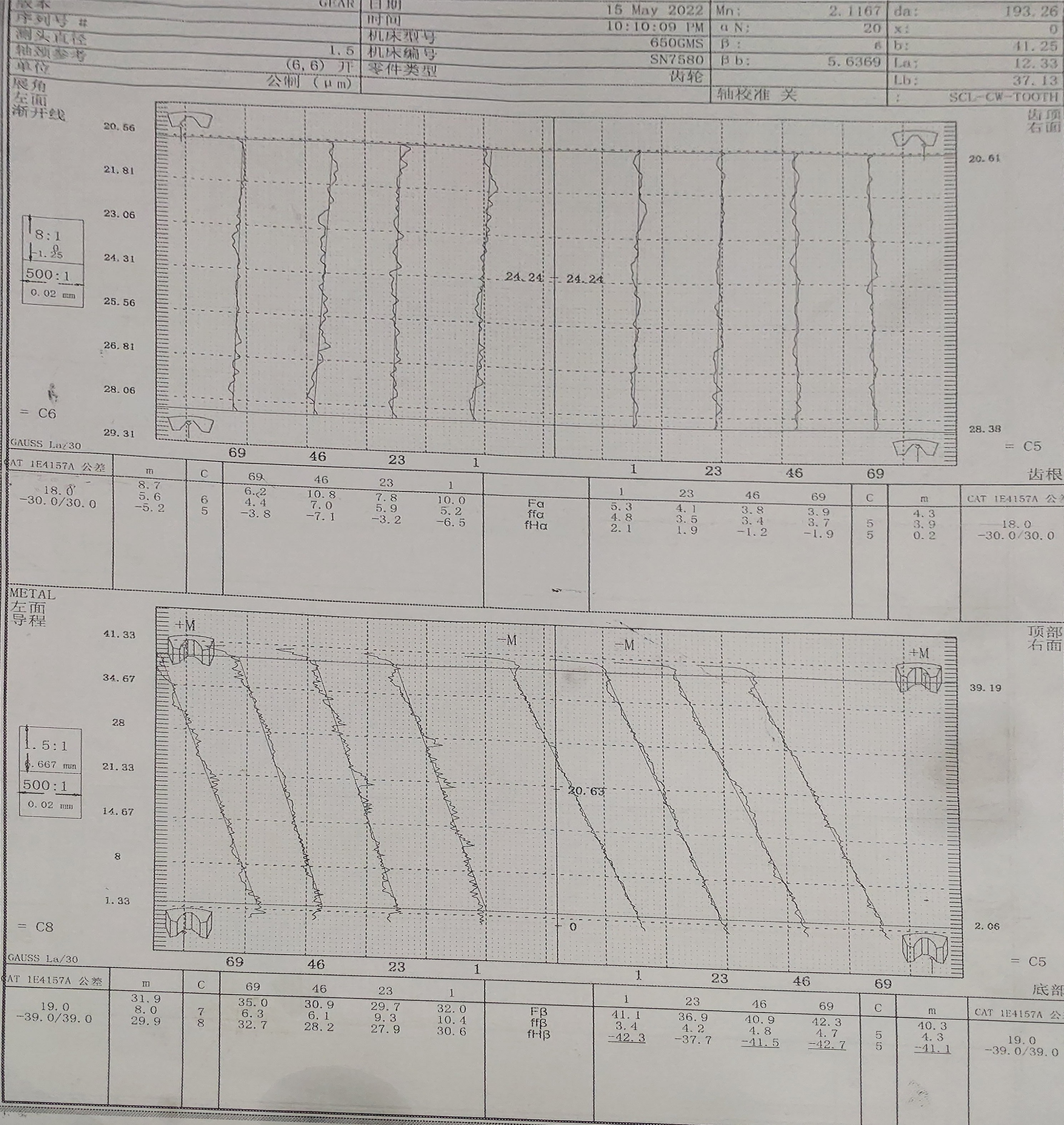

如图，右旋内齿斜齿轮的精测报告，齿向向左倾斜，现在需要判该工件的实际螺旋角比理论大还是小？

wangjiande · 发表于 2022-5-19 08:57

齿向评测标准改成VDI或HELIX，外齿向左为增大

13571977529 · 发表于 2022-5-20 20:55

wangjiande 发表于 2022-5-19 08:57
齿向评测标准改成VDI或HELIX，外齿向左为增大

这个是内齿轮，工人没法让人家精测的把报告改成你说的那个，只能这样看。
想问一下，齿向报告上部那个+M和-M什么意思？

XHSZCK · 发表于 2022-5-21 08:16

如果是右旋外齿轮，螺旋角大了。右旋内齿轮，也是螺旋角大了。
最简单的方法，就是测量后更改螺旋角，齿向直了看螺旋角多少?

wangjiande · 发表于 2022-5-21 10:09

M是金属，左右齿面中间部分为实体

13571977529 · 发表于 2022-6-3 15:22

wangjiande 发表于 2022-5-19 08:57
齿向评测标准改成VDI或HELIX，外齿向左为增大

实际是小了，不知道为什么？

13571977529 · 发表于 2022-6-3 15:22

XHSZCK 发表于 2022-5-21 08:16
如果是右旋外齿轮，螺旋角大了。右旋内齿轮，也是螺旋角大了。
最简单的方法，就是测量后更改螺旋角，齿向 ...

实际是小了，不知道为什么？

13571977529 · 发表于 2022-6-3 15:24

wangjiande 发表于 2022-5-21 10:09
M是金属，左右齿面中间部分为实体

能详细的在讲解一下吗?经过验证，这个报告的结论是螺旋角小了。

huanlana · 发表于 2022-6-3 17:28

只要是VDI，图形与螺旋角±是反的，可以用国产的测量中心，看一下螺旋角的大小

54501247 · 发表于 2022-6-9 15:09

螺旋角是小了呀，你直接找加工的把机床螺旋角搬一点好了呗
