大家好，请问一下下面的行星齿轮参数是否合理？

doyle · 发表于 2022-5-15 12:56

您需要登录才可以下载或查看，没有账号？注册

x

大家好，请问一下下面的行星齿轮参数怎么定？

模数：0.8 太阳齿 15 ，行星齿13，内齿圈 41，行星轮数4；中心距和变位系数该怎么定？侧隙最好有10左右

FES123 · 发表于 2022-5-15 17:41

看看以下参数可否

模数：0.8
太阳齿 15    变位系数:0.326
行星齿13    变位系数:0.391
内齿圈 41    变位系数:-1.108
行星轮数4
                  中心距 :    11.7

hyfjy · 发表于 2022-5-15 19:00

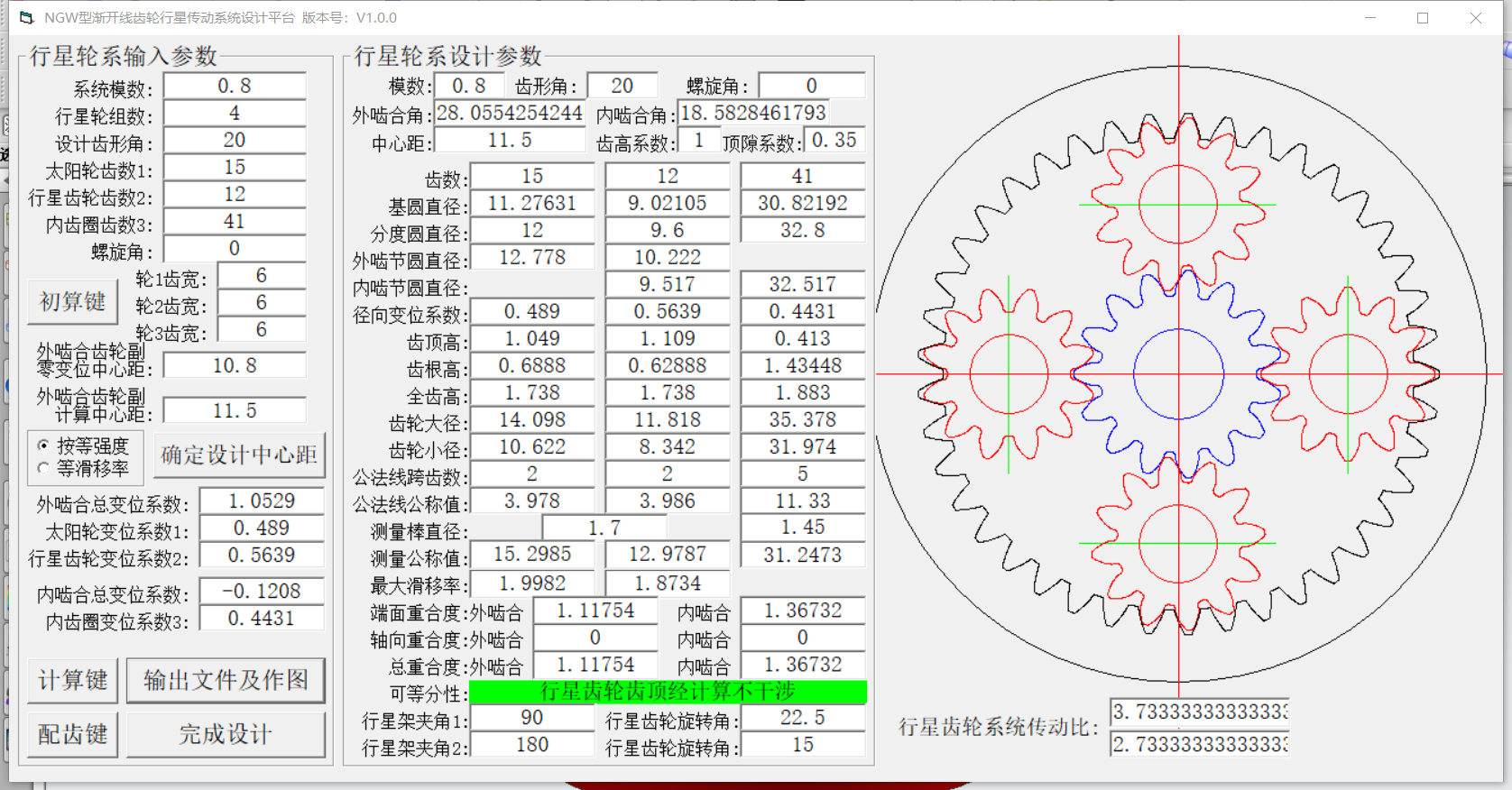

建议把行星轮的齿数减少一个，传动比不变，下列的参数安排可以试试


doyle · 发表于 2022-5-15 22:00

hyfjy 发表于 2022-5-15 19:00
建议把行星轮的齿数减少一个，传动比不变，下列的参数安排可以试试

感谢老师指正，但是行星轮的齿数减少一个是有什么原因吗?

如果是行星轮的齿数减到12，那内齿圈齿数是不是也要减到39，要方便一点。这样就不需要角变位了
›

doyle · 发表于 2022-5-15 22:25

hyfjy 发表于 2022-5-15 19:00
建议把行星轮的齿数减少一个，传动比不变，下列的参数安排可以试试

老师你这个3D图能上传一下吗？

一泉碎月 · 发表于 2022-5-16 00:16

行星齿轮不建议少一个，有兴趣的可以计算比较

一泉碎月 · 发表于 2022-5-16 00:26

并且，内齿圈重合度是1.414，，内齿圈最小直径建议31.9919，31.974理论上有干涉点

猫咪小新 · 发表于 2022-5-16 09:57

学习了

飞翔新莞人家 · 发表于 2022-5-16 10:05

doyle 发表于 2022-5-15 22:25
老师你这个3D图能上传一下吗？

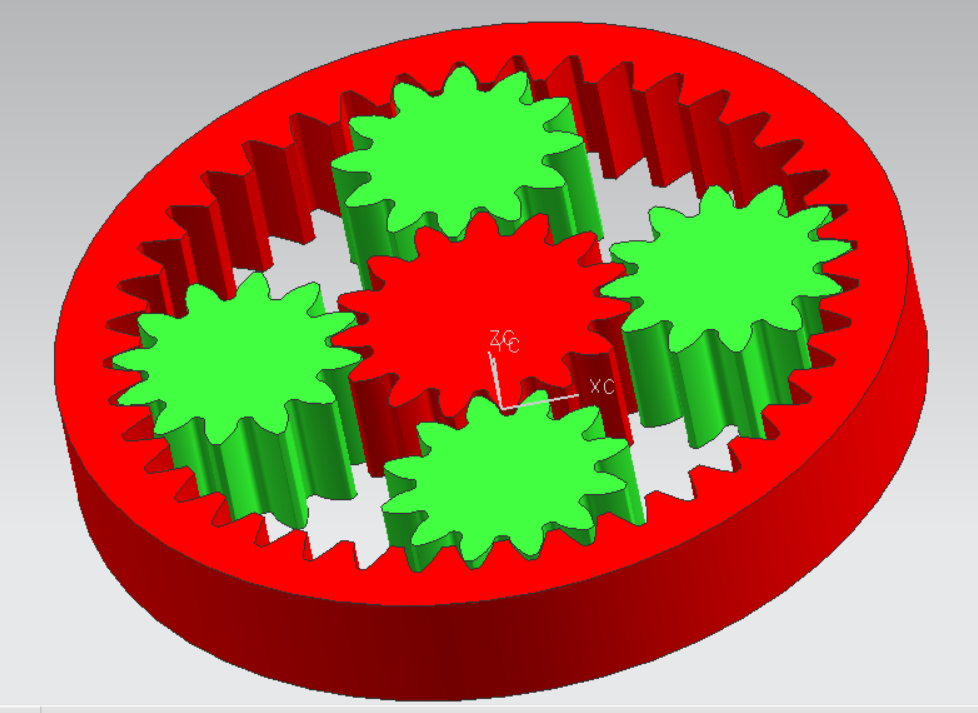

按3楼参数做的3D图，供你参考

2295184484 · 发表于 2022-5-16 10:31

hyfjy 发表于 2022-5-15 19:00
建议把行星轮的齿数减少一个，传动比不变，下列的参数安排可以试试

费老师，外啮合重合度1.1是不是稍微低了点？
