请教下这对齿轮应该怎么设计

学科计划 · 发表于 2022-5-12 17:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

驱动齿轮齿数45，法向压力角17.5，螺旋角0 ，齿顶高1.31，顶隙0.297，变位系数0.22

传动比为45/17/20
参数怎么调都弄不好

补充内容 (2022-5-16 10:27):
噢，好像忘了模数：3.5

补充内容 (2022-5-16 10:32):
感觉在驱动齿轮45齿的情况下惰轮齿数太少好像不行，重合度和滑动率都不能满足要求~

飞翔新莞人家 · 发表于 2022-5-13 08:47

提供的要求不是很齐，也不是很明白楼主的意图

一泉碎月 · 发表于 2022-5-13 23:30

看不懂 NGW 还是三齿轮系？

FES123 · 发表于 2022-5-14 17:11

中心距可随意给定吗？模数自己设定吗？

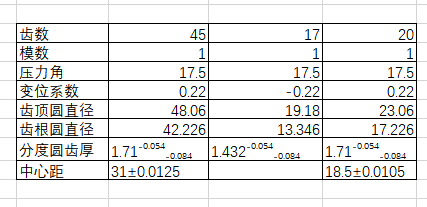

freefreemen · 发表于 2022-5-14 18:20

FES123 · 发表于 2022-5-14 19:09

freefreemen 发表于 2022-5-14 18:20

z17根切的太厉害。

freefreemen · 发表于 2022-5-15 18:30

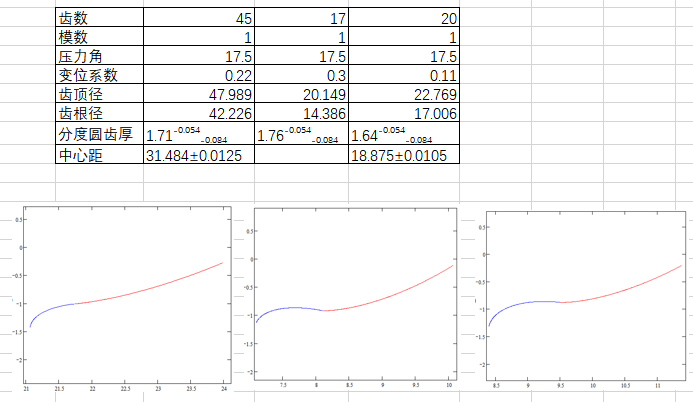

试试这个

学科计划 · 发表于 2022-5-16 10:27

一泉碎月发表于 2022-5-13 23:30
看不懂 NGW 还是三齿轮系？

不是，就是普通的汽车齿轮

学科计划 · 发表于 2022-5-16 10:28

freefreemen 发表于 2022-5-15 18:30
试试这个

不好意思忘了写模式：3.5

学科计划 · 发表于 2022-5-16 10:29

FES123 发表于 2022-5-14 17:11
中心距可随意给定吗？模数自己设定吗？

模数是3.5，之前忘了写~
