POM齿轮疲劳寿命出现裂纹

zhangqy · 发表于 2022-5-8 16:18

您需要登录才可以下载或查看，没有账号？注册

x

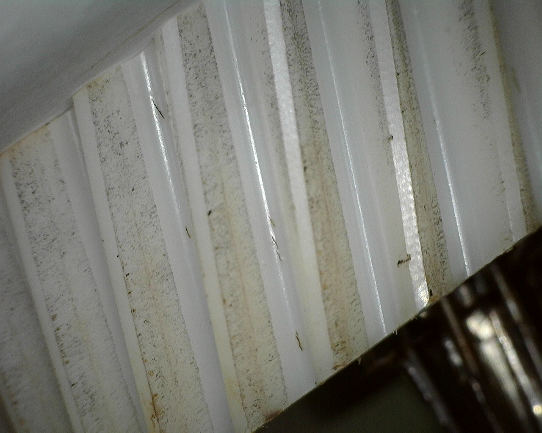

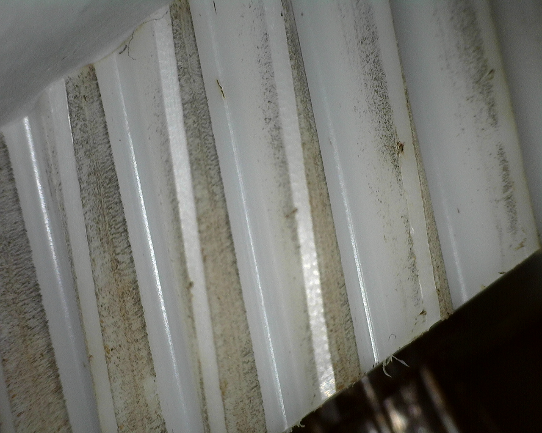

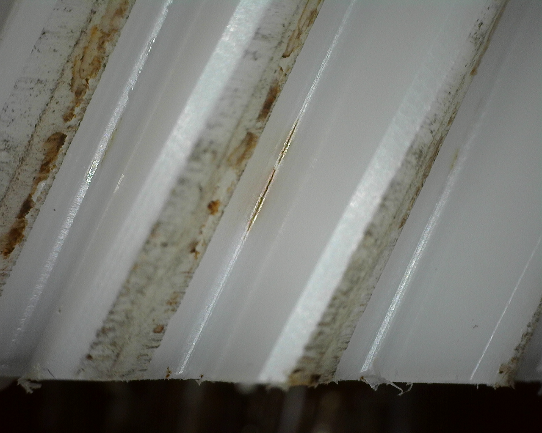

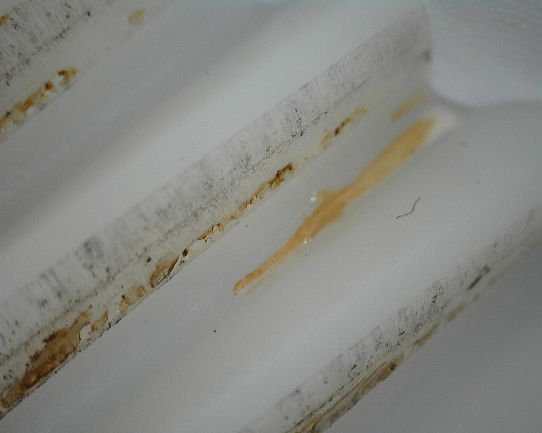

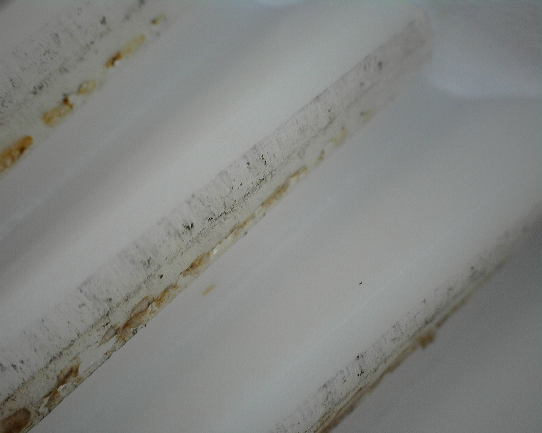

请教各路专家，带镶件的塑料（100CPE）齿轮，经过200个小时的连续大负载寿命试验，出现图示的裂纹，是什么原因呢，怎么改善？

mwp2022 · 发表于 2022-5-9 13:34

齿根裂纹？

mwp2022 · 发表于 2022-5-9 13:42

齿根圆角太小了吧？

by15u3 · 发表于 2022-5-9 16:08

轴向视图发一下看清楚点

wangaiwen · 发表于 2022-10-8 17:38

图片表现有几个问题：
1 啮合印痕有偏载
2 齿向有偏载现象
3 齿廓的齿根有应力集中（边缘接触应力较大）
4 估计齿根出的滑移率较大齿轮油茶
5 大载荷实验齿顶的主应力加大使得材料出现位错

zhangqy · 发表于 2022-10-21 20:13

wangaiwen 发表于 2022-10-8 17:38
图片表现有几个问题：
1 啮合印痕有偏载
2 齿向有偏载现象

挑起你的 · 发表于 2022-10-22 13:21

塑料能出裂纹我是万万想不到的

学到了

fzh1987 · 发表于 2022-10-22 14:04

是棒材滚齿的吧，看着不像注塑的。

wxhsc · 发表于 2022-10-24 08:20

超过了强度极限了吗？

一地鸡毛09 · 发表于 2022-10-24 08:54

塑料齿轮，精度能做到几级？
