求助!!!!这是什么样类型的齿轮传动?

[复制链接]
发表于 2022-4-9 09:58 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

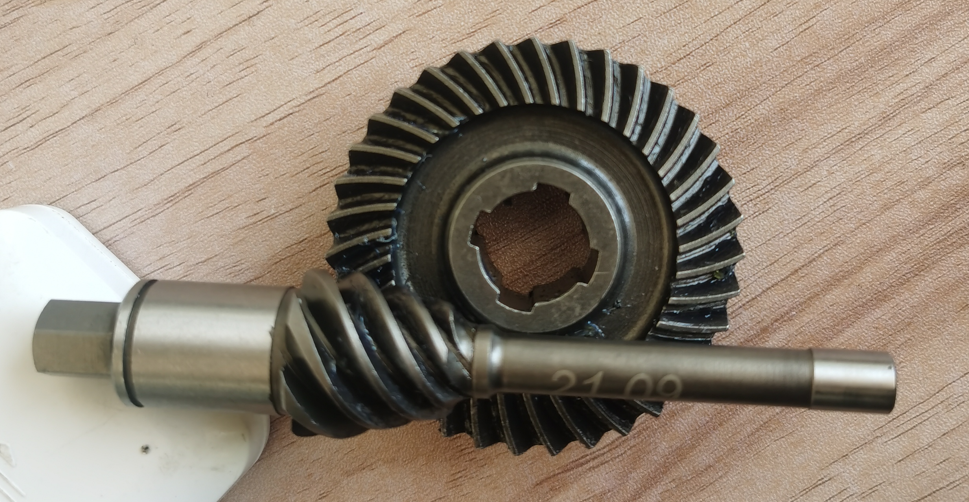

求助!!!!这是什么样类型的齿轮传动?
 楼主| 发表于 2022-4-9 09:59 | 显示全部楼层
这个状态就是工作状态,两齿轮轴心不在一个平面上,有错位
发表于 2022-4-9 10:35 | 显示全部楼层

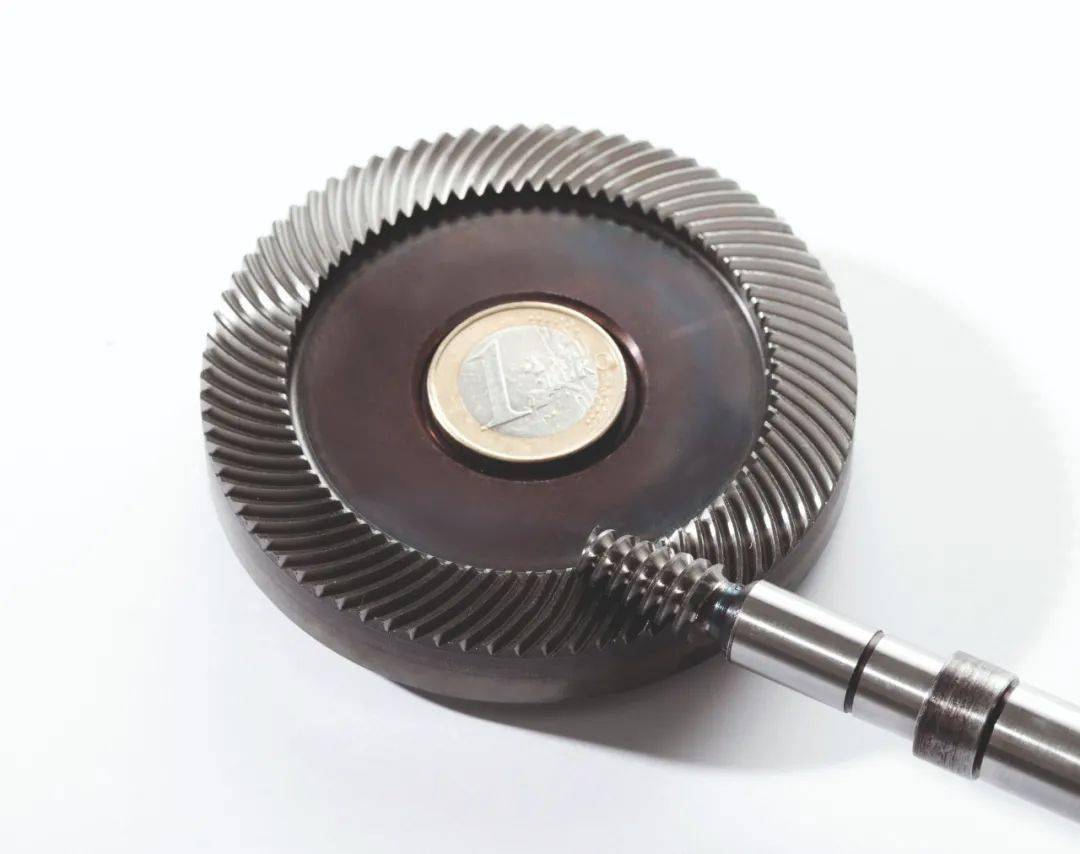

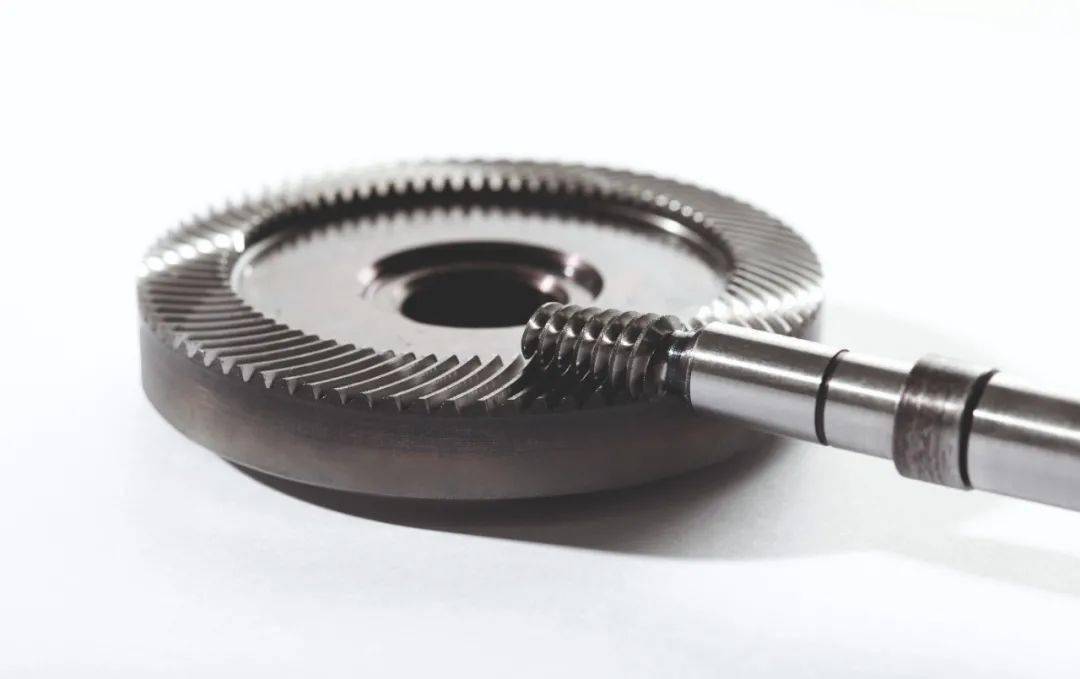

锥蜗杆
发表于 2022-4-9 12:58 | 显示全部楼层
这种齿轮后桥中常用,准双曲面锥齿轮就是这样的。
发表于 2022-4-9 14:55 | 显示全部楼层
是准双曲面齿轮
发表于 2022-4-9 18:33 | 显示全部楼层

是准双曲面齿轮
发表于 2022-4-12 16:30 | 显示全部楼层

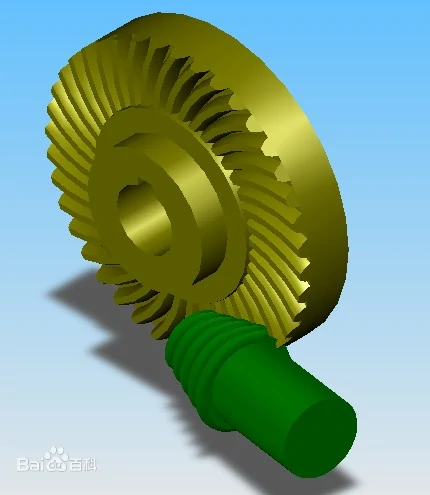

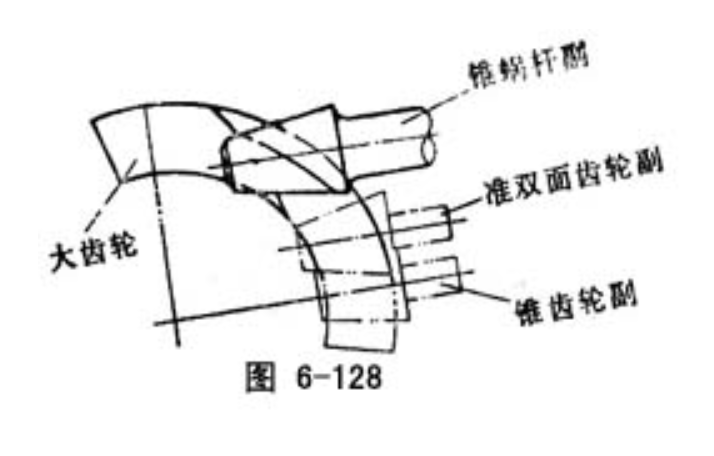

准双曲面齿轮,如果传动比很大(大于10,甚至达到50以上),就称为锥蜗杆。







发表于 2022-4-12 16:45 | 显示全部楼层
发表于 2022-4-13 10:46 | 显示全部楼层
我比较好奇的是加工工艺和尺寸、作动确认都是如何实现的,用到什么(加工和检测)设备?
发表于 2022-4-13 10:54 | 显示全部楼层
yzmisi 发表于 2022-4-13 10:46
我比较好奇的是加工工艺和尺寸、作动确认都是如何实现的,用到什么(加工和检测)设备?

用到专门的铣齿机,磨齿机加工,测量:检测齿轮齿轮中心(要有测量锥齿轮模块)、准双曲面啮合仪。
