kiss soft 软件在导出3D模型齿根圆直径与设置不一致

机械yyds · 发表于 2022-3-4 15:28

您需要登录才可以下载或查看，没有账号？注册

x

大家好，我想请教一下，kiss soft 软件在导出3D模型时齿根圆直径与设置不一致是什么原因呢，设置的12.9mm，导出的12.7mm,是别的参数没设置对吗？


admin · 发表于 2022-3-6 16:32

图片需要点上传，不能直接粘贴。

梦飞飞141414 · 发表于 2022-3-6 21:15

公差的问题。如果不选择，导出默认为中值。你可以齿根圆不带公差输入试试。

zengxiaodong · 发表于 2022-3-7 07:48

梦飞飞141414 发表于 2022-3-6 21:15
公差的问题。如果不选择，导出默认为中值。你可以齿根圆不带公差输入试试。

不用试了，你说的是完全正确的！

飞翔新莞人家 · 发表于 2022-3-7 08:47

从2018版后，导出的尺寸公差就添加了一个理论值尺寸，你在导出前请查看你的公差是选择那一个。

机械yyds · 发表于 2022-3-8 14:38

感谢各位大佬指点，谢谢啦

机械yyds · 发表于 2022-3-8 14:49

梦飞飞141414 发表于 2022-3-6 21:15
公差的问题。如果不选择，导出默认为中值。你可以齿根圆不带公差输入试试。

那一般的公差大概给多少

机械yyds · 发表于 2022-3-8 15:37

机械yyds 发表于 2022-3-8 14:49
那一般的公差大概给多少

我刚才试了一下，公差值改成0还是不一样，这是什么原因呐

机械yyds · 发表于 2022-3-8 15:48

梦飞飞141414 发表于 2022-3-6 21:15
公差的问题。如果不选择，导出默认为中值。你可以齿根圆不带公差输入试试。

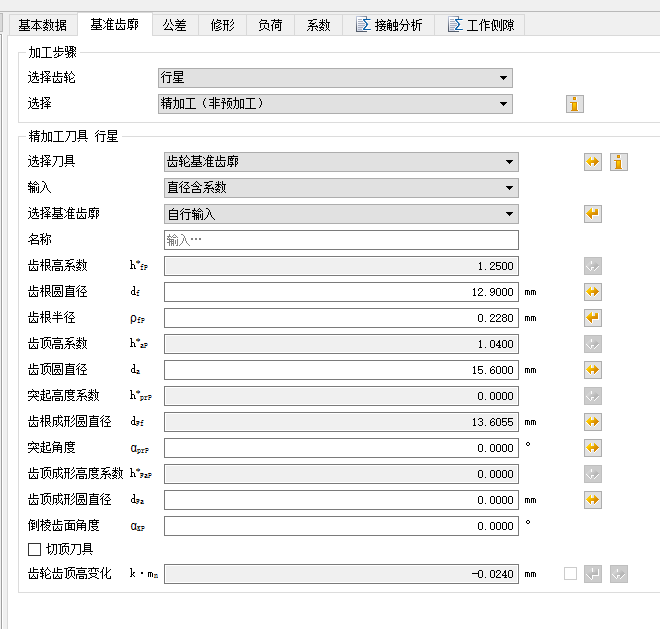

是不是我的齿廓设置的有问题 1646725627(1).png
