关于圆柱齿轮重合度问题

15862692688

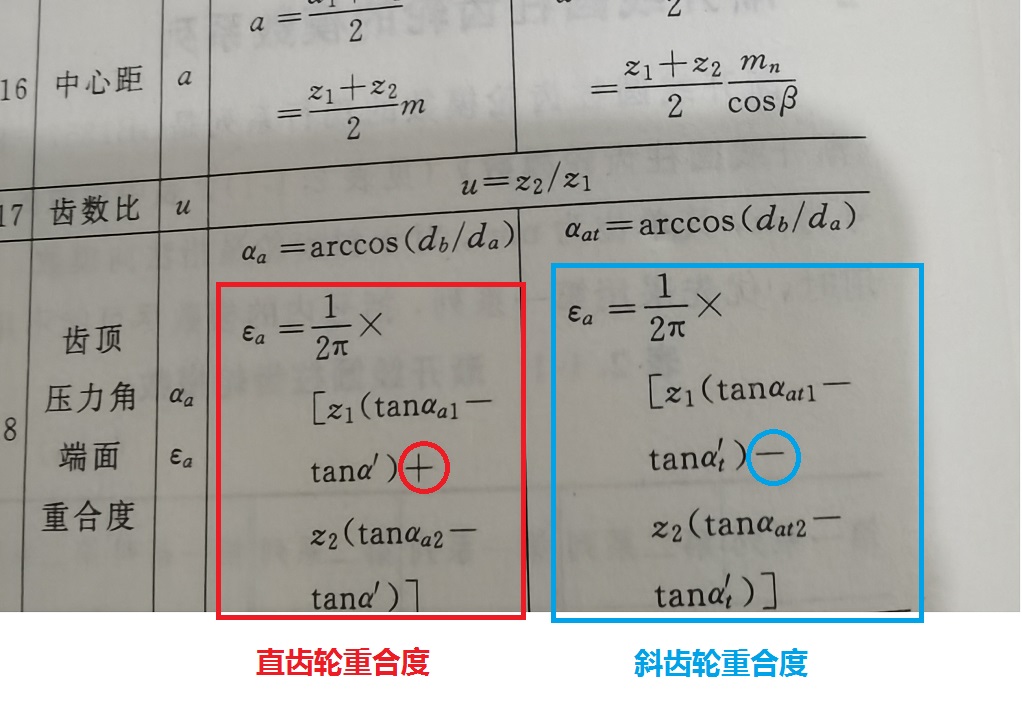

我在2000版第二版齿轮手册看到以下两个公式，一张图是外啮合，一张是内啮合。

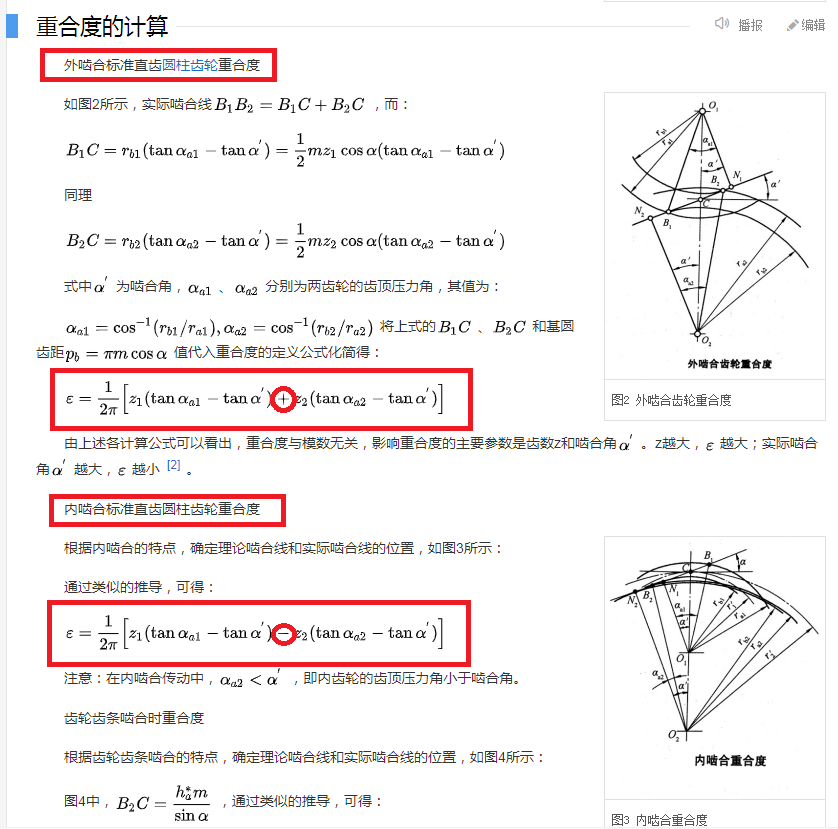

首先，外啮合的一个直齿一个斜齿，为什么重合度一个＋一个－？我知道斜齿还要加上轴向重合度，这个先不管。我就想知道这个公式对不对。我在百度查重合度，发现他只提到了直齿轮的端面重合度，然后提了一句说斜齿轮再加轴向重合度就行。也就是默认公式是差不多的，但是我这本书里怎么完全不对？

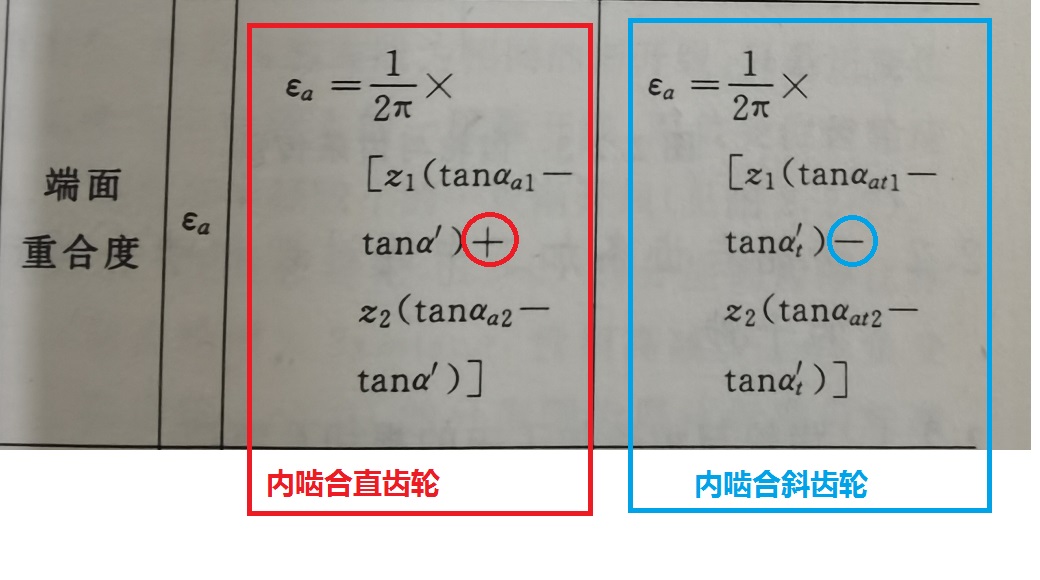

然后我看这本书的内啮合齿轮重合度公式，也分直齿斜齿，然后也是一加一减。我再去百度搜重合度，发现百度的内啮合直齿圆柱齿轮的重合度的公式就是相减。
综上，这里面肯定有一个有问题，到底是书里出了问题还是百度。如果书有问题我就换一本了。

michaelyang

为了算出正数值

syyyyyy

你看一下重合度的物理意义和计算公式，重合度是实际啮合线段与基节的比值，对外齿轮公式应该是相加，内齿轮是相减。手册我也看了，前面的公式表格有错误，再往后翻几页，有内外齿轮的计算举例，里面是正确的。

15862692688

syyyyyy 发表于 2022-2-11 14:31
你看一下重合度的物理意义和计算公式，重合度是实际啮合线段与基节的比值，对外齿轮公式应该是相加，内齿轮 ...

多谢大佬，这本书我继续看，多学习理论知识，感谢！新年快乐！

15862692688

michaelyang 发表于 2022-2-11 14:09
为了算出正数值

应该是外啮合的时候是+，内啮合的时候是减，因为手册比较权威，我其实已经确定了，但是还是稳妥点来发个帖，确实是手册这里写错了
