刀具圆角系数的选取

wzg1103 · 发表于 2022-2-9 10:36

您需要登录才可以下载或查看，没有账号？注册

x

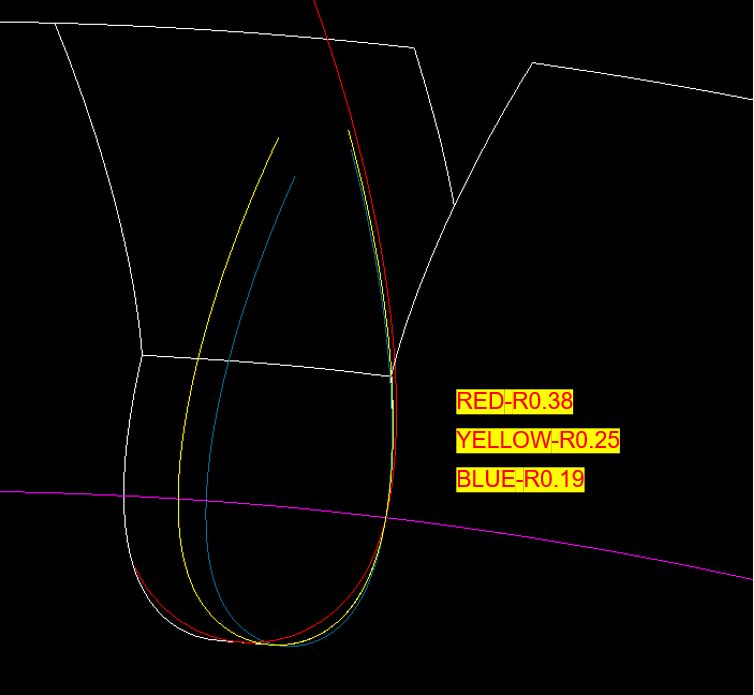

各位好，在学习了Woodee先生的齿根过渡曲线和mrmrw先生的扩展齿廓知识后，我做了一个例子并与K软件的模型做比对，发现不同的刀具圆角系数对齿根厚度的影响挺大的，想听听大家都是怎么选取这个系数的，感谢！

hwj2012 · 发表于 2022-2-17 07:55

齿轮刀具是一般按0.3m取值

hx888 · 发表于 2022-2-18 10:33

根据齿轮选择，保证正常啮合，R尽量取大点。

down7071 · 发表于 2022-2-19 19:02

按照标准选取

刘珊珊 · 发表于 2022-2-25 12:57

滚刀圆角系数一般选择R=0.38MN,实际展成后的圆角会大一点。
