请教关于蜗杆配斜齿轮参数推导的问题。

hyfjy

wzg1103 发表于 2022-2-12 19:10
费老，您好：
有个问题请教一下，径向变位系数是怎么换算出您的法向齿厚调整量的。这个法向齿厚调整量和 ...

齿厚的变化有二种，一种是法向的，还有一种是齿轮的弧齿厚，二种计算方法不一样，通常用齿厚的变化量作为依据，在计算公式上直接用公法线计算的公式中变位系数对齿厚的影响的公式，代入后就可以直接计算了
作为本例，原参数蜗杆的变位系数是-3.1735用齿轮的计算公式可以计算出公法线尺寸，而这个所谓径向变位系数，是由二部分组成的，其一是因为中心距发生了增加，所以按排了径向变位系数+0.3935，齿轮的变位系数是0.6920(在这个变位系数下可以直接得到蜗杆和齿轮的齿顶圆)。因为调整齿厚0.5863相当于变位系数，对于蜗杆说是减薄，故当量变位系数是-3.5683，齿轮的当量变位系数是+3.5683
蜗杆计算中，基体的计算只用径向变位系数0.3935，在计算齿厚时，使用的变位系数是齿厚减薄量产生的变位系数和调整中心距分配时产生的变位系数的代数和，也就是0.3935-3.5683=-3.1748,与原来给定的值仅相差0.0013在这个领变位系数下，可以计算出量球的测量值也与原来参数一致了。

wzg1103

hyfjy 发表于 2022-2-13 13:53
齿厚的变化有二种，一种是法向的，还有一种是齿轮的弧齿厚，二种计算方法不一样，通常用齿厚的变化量作为 ...

谢谢费老！

flyqingwu

hyfjy 发表于 2022-2-11 21:41
我编制的软件方便地计算出原来的数据，本次计算没有经过精细调整，毕竟原来给出的参数并不是精密值有这个 ...

费老，您好！      有一个问题请教一下，渐开线蜗杆与斜齿轮传动，在已知齿数、模数、中心距、压力角与蜗杆分度圆直径，可以计算出蜗杆分度圆螺旋角，由于是变位传动需要两齿轮节圆螺旋角之和为90°，根据节圆计算公式（2*22.2）/（38/2+1）计算结果2.22，是什么问题？大齿轮分度圆螺旋角是如何计算推导？谢谢！

wzg1103

flyqingwu 发表于 2022-2-15 09:30
费老，您好！      有一个问题请教一下，渐开线蜗杆与斜齿轮传动，在已知齿数、模数、中心距、压力角与蜗 ...

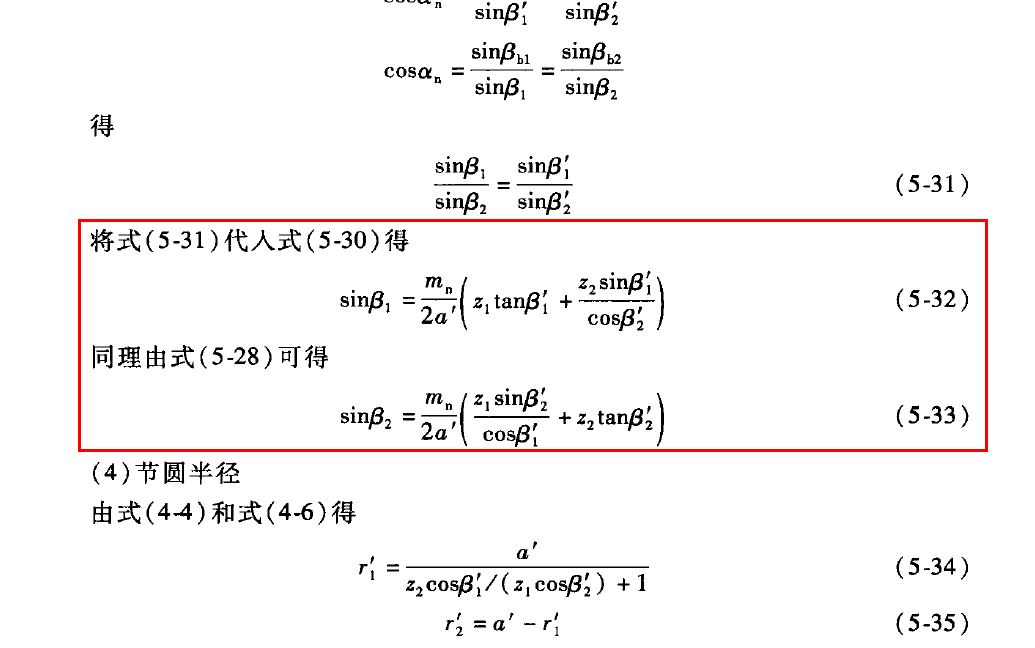

董学朱教授的《交错轴渐开线斜齿圆柱齿轮几何计算》 P97页。

hyfjy

flyqingwu 发表于 2022-2-15 09:30
费老，您好！      有一个问题请教一下，渐开线蜗杆与斜齿轮传动，在已知齿数、模数、中心距、压力角与蜗 ...

看有关设计手册中，对比能找到的设计手册，互相比较，最后得出自己的结论。

flyqingwu

wzg1103 发表于 2022-2-15 16:11
董学朱教授的《交错轴渐开线斜齿圆柱齿轮几何计算》 P97页。

谢谢您的回复！我来找找这本书学习学习。

flyqingwu

hyfjy 发表于 2022-2-15 18:47
看有关设计手册中，对比能找到的设计手册，互相比较，最后得出自己的结论。

谢谢费老！
