请问这是什么类型的摆线行星齿轮传动

sunkun0517 · 发表于 2022-1-24 20:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

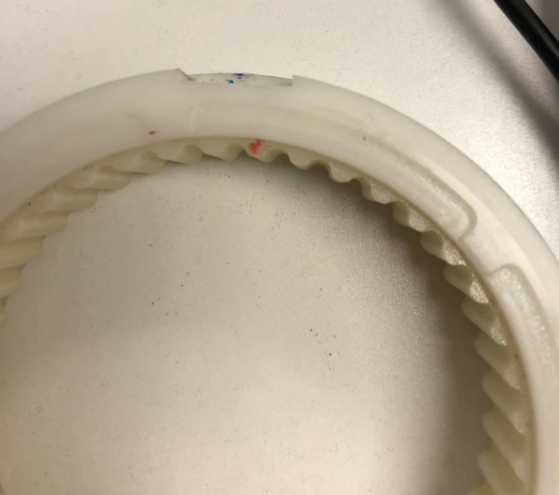

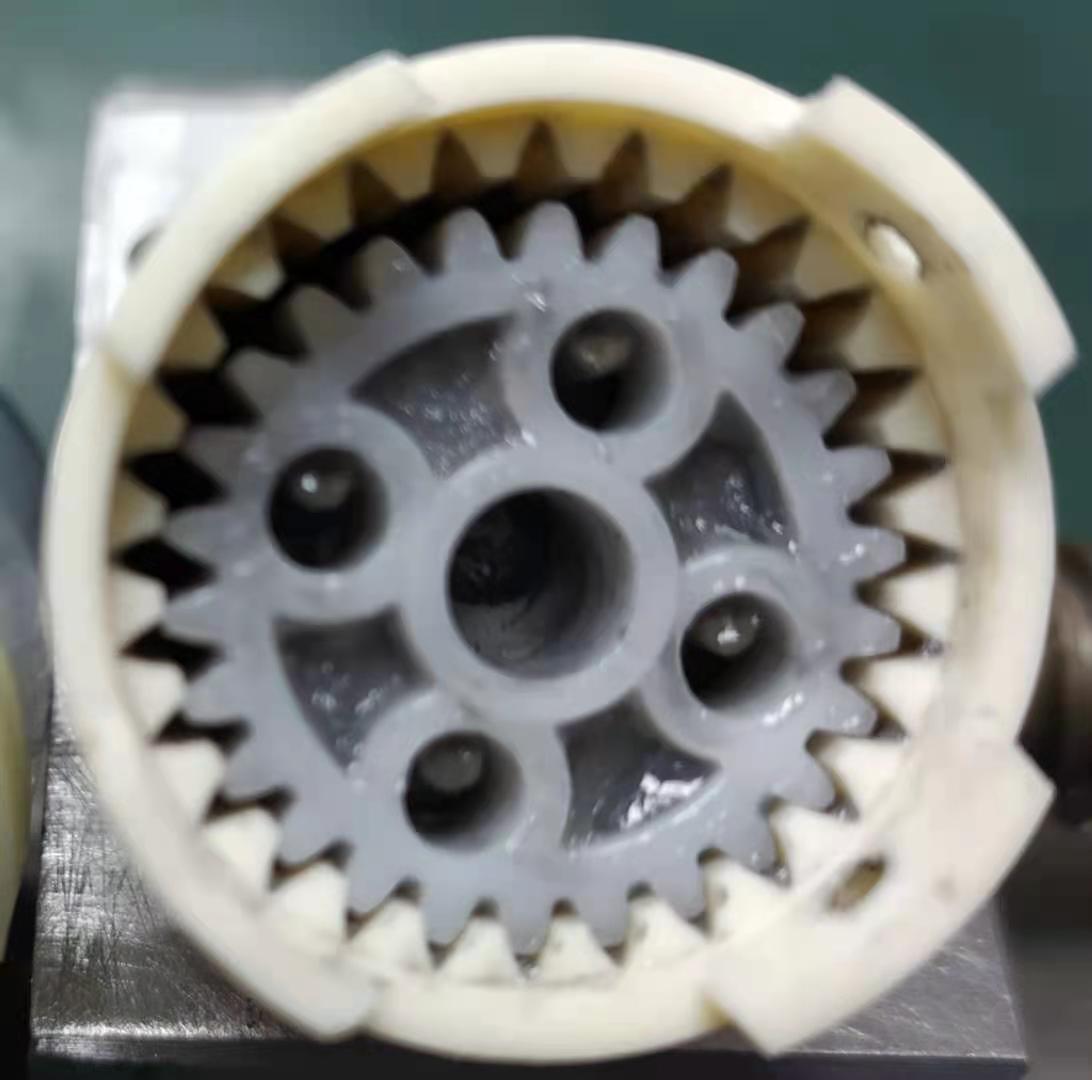

这是我拆出来研究的，最近一直学习研究的是摆线针轮行星传动，要么转臂输入，柱销输出。这个是转臂输入，内齿输出。转子应该是短幅摆线齿轮吧，而针对内齿，刚开始我以为这内齿就是针齿和针齿壳做成一体，但仔细看，塑料内齿齿形不像是圆弧形，请问这是什么类型。这种摆线形的，好像还看到圆弧齿形都可以像标准摆线针轮行星传动，能解释一下吗？谢谢。

飞翔新莞人家 · 发表于 2022-1-25 08:37

我感觉是N型行星齿轮传动。我做过渐开线的，但齿形与你图片的不同，这个齿形是经过修形的结果

mrmrw · 发表于 2022-1-25 08:40

渐开线少齿差传动！楼主是否可以介绍一下应用在哪儿的？

海贝壳 · 发表于 2022-1-25 08:46

乐白机器人上面的吧

sunkun0517 · 发表于 2022-1-25 09:03

mrmrw 发表于 2022-1-25 08:40
渐开线少齿差传动！楼主是否可以介绍一下应用在哪儿的？

可能就如你所说，我看不太像摆线

sadzhli · 发表于 2022-1-25 13:17

没有针齿？

飞翔新莞人家 · 发表于 2022-1-25 14:56

我有设计过这样的渐开线少差行星传动，但效果不是很好，发热特别高。

海贝壳 · 发表于 2022-1-25 15:31

sunkun0517 发表于 2022-1-25 09:03
可能就如你所说，我看不太像摆线

不是渐开线少齿差

sunkun0517 · 发表于 2022-1-27 16:08

飞翔新莞人家发表于 2022-1-25 14:56
我有设计过这样的渐开线少差行星传动，但效果不是很好，发热特别高。

牛。现在解决了吗？是精度问题吗？发热高，那效率很低吧

sunkun0517 · 发表于 2022-1-27 16:16

海贝壳发表于 2022-1-25 15:31
不是渐开线少齿差

我不知道，请教你啊，应该也不是摆线吧？圆弧齿轮？请教一下
