请问这齿形磨齿时是咋修形的

苏建新 · 发表于 2022-1-14 13:24

您需要登录才可以下载或查看，没有账号？注册

x

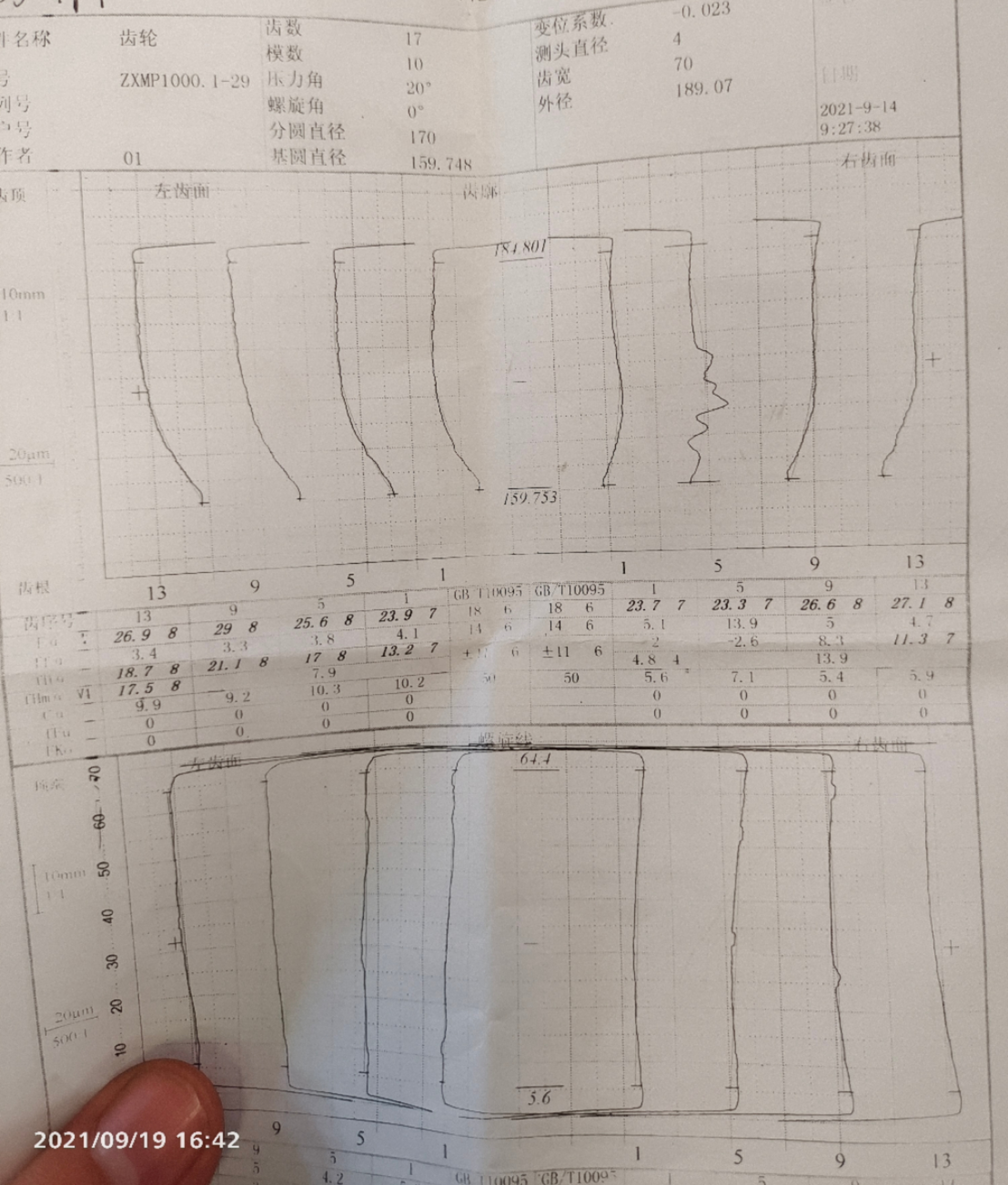

请问这齿形磨齿时是咋修形的，似乎不是鼓形修形，，难道是抛物线修形？

54501247 · 发表于 2022-1-14 19:44

成型磨修的

苏建新 · 发表于 2022-1-15 08:14

54501247 发表于 2022-1-14 19:44
成型磨修的

是成型磨磨齿的，但是这齿形好奇怪，为啥要磨成这样？

飞翔新莞人家 · 发表于 2022-1-15 08:42

苏建新发表于 2022-1-15 08:14
是成型磨磨齿的，但是这齿形好奇怪，为啥要磨成这样？

设计者根据受力分析去做的修形设计，可以做得到的。

zl3264507 · 发表于 2022-1-15 09:17

1、齿形修形首先根据图纸的要求修
2、看齿形图，17个齿，起评点接近基圆，估计已磨到公法线（齿厚）要求了，滚齿根切大了点，导致齿根部位不是标准渐开线。

zl3264507 · 发表于 2022-1-15 09:33

1、齿形修形首先根据图纸的要求修
2、看齿形图，17个齿，起评点接近基圆，估计已磨到公法线（齿厚）要求了，滚齿根切大了点，导致齿根部位不是标准渐开线。

苏建新 · 发表于 2022-1-17 07:43

zl3264507 发表于 2022-1-15 09:33
1、齿形修形首先根据图纸的要求修
2、看齿形图，17个齿，起评点接近基圆，估计已磨到公法线（齿厚）要求了 ...

如果齿下部是根切，滚齿的线性应该没这么好吧？

uu_sea · 发表于 2022-1-18 09:22

仅仅是只做了齿根修缘—fFu，图纸应该是需要明确齿根修缘量和起止直径的

苏建新 · 发表于 2022-1-29 14:48

uu_sea 发表于 2022-1-18 09:22
仅仅是只做了齿根修缘—fFu，图纸应该是需要明确齿根修缘量和起止直径的

我们是照着这个样品逆向测绘的，可是总有噪音

hwj2012 · 发表于 2022-1-29 16:09

齿顶也要带修形，形成K形
