内齿啮合噪音问题

FES123

存在渐开线干涉,内齿加大顶圆直径，或齿顶倒角。

woodee

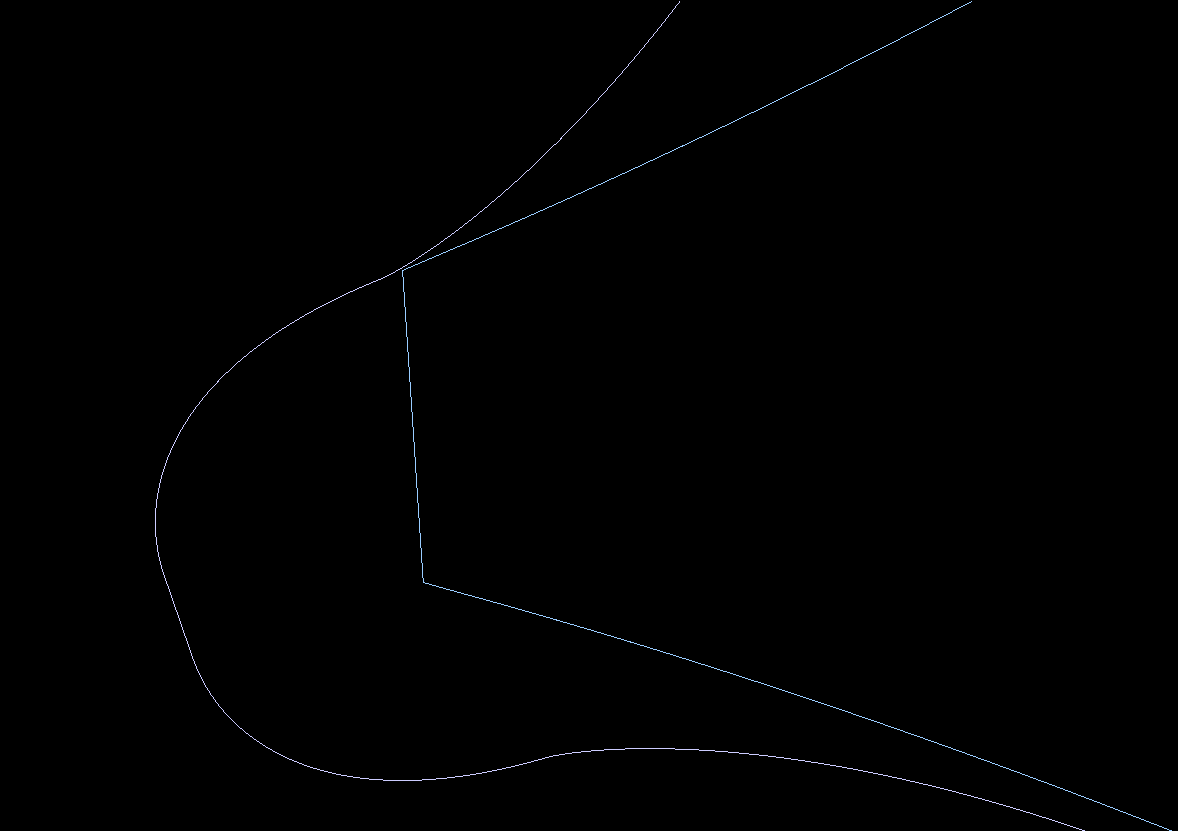

倒是没干涉，因为取公法线中差，17齿滚齿进刀0.19mm，使得根切更厉害，即使原设计齿圈齿顶圆直径选小了0.99mm，也不会发生干涉：



不过说实话，原设计变位系数选得实在不好。
即使中心距不能变，也可以通过调整变位系数，甚至不正规地减小某些数值，比如小轮齿顶圆，就能得到比现在好得不少的设计。


HRCGEAR

17个齿，变位系数为0时，理论上才不根切，现在变位系数为负，肯定根切，而且公法线还要走负差。

FES123

woodee 发表于 2022-5-27 17:14
倒是没干涉，因为取公法线中差，17齿滚齿进刀0.19mm，使得根切更厉害，即使原设计齿圈齿顶圆直径选小了0.99 ...

不是过渡曲线干涉，而是渐开线有很小的干涉。
