直伞齿轮失效，断齿，头都大了

qqj3143 · 发表于 2021-12-24 08:17

您需要登录才可以下载或查看，没有账号？注册

x

ranhlong · 发表于 2021-12-24 08:59

你这个行星齿轮，相配合其他件估计也是损坏的吧，上传图片看哈

mayawang · 发表于 2021-12-24 09:01

差速器上的吧，似乎是静强度导致是断齿。有限元分析下静强度够不够，再计算下齿轮承载够不够，再看看铸件质量怎么样

13640236732 · 发表于 2021-12-24 10:41

你这个是粉末冶金吗？看看是不是材料强度不够。打一下硬度。

qqj3143 · 发表于 2021-12-24 11:07

ranhlong 发表于 2021-12-24 08:59
你这个行星齿轮，相配合其他件估计也是损坏的吧，上传图片看哈

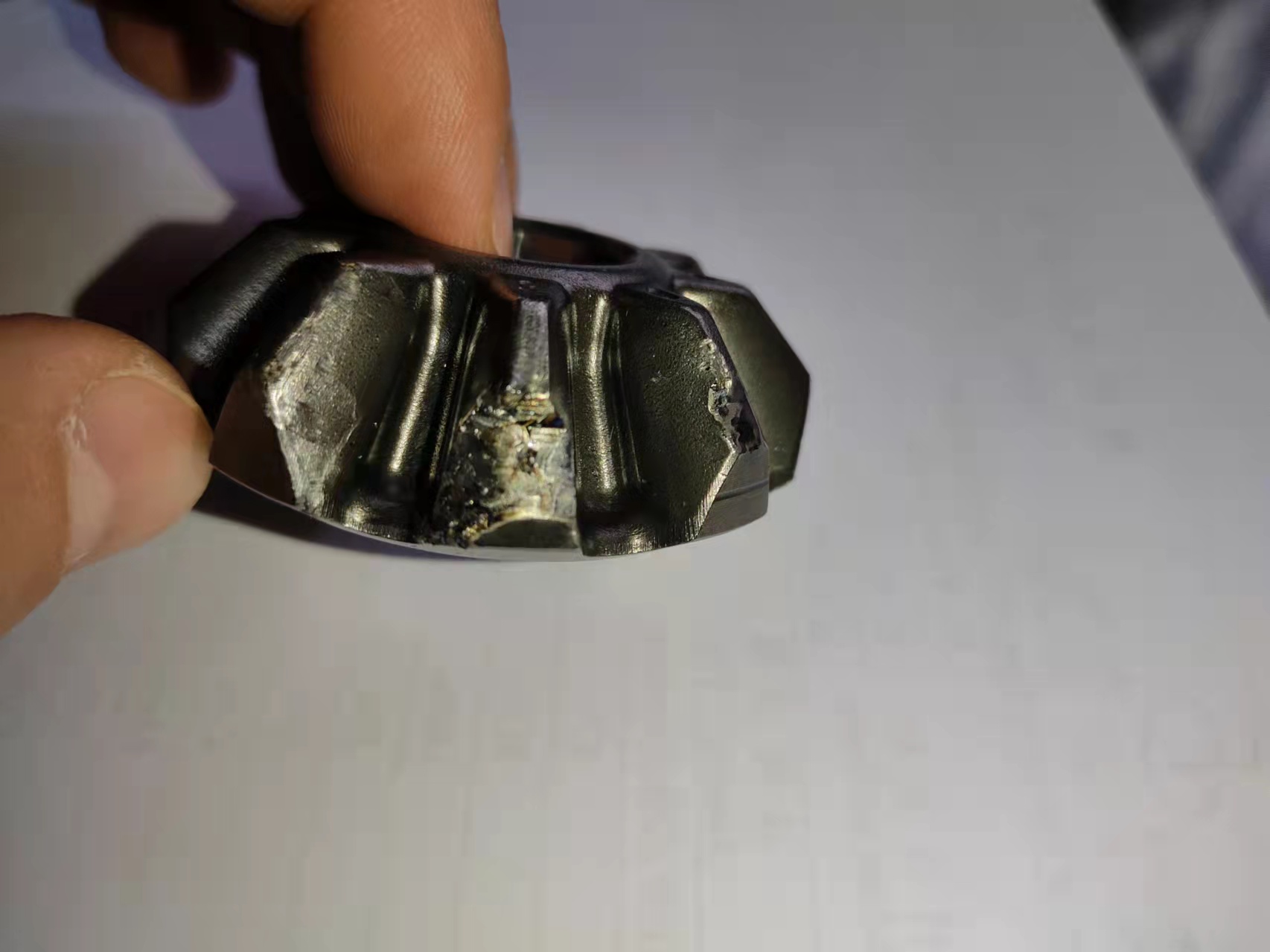

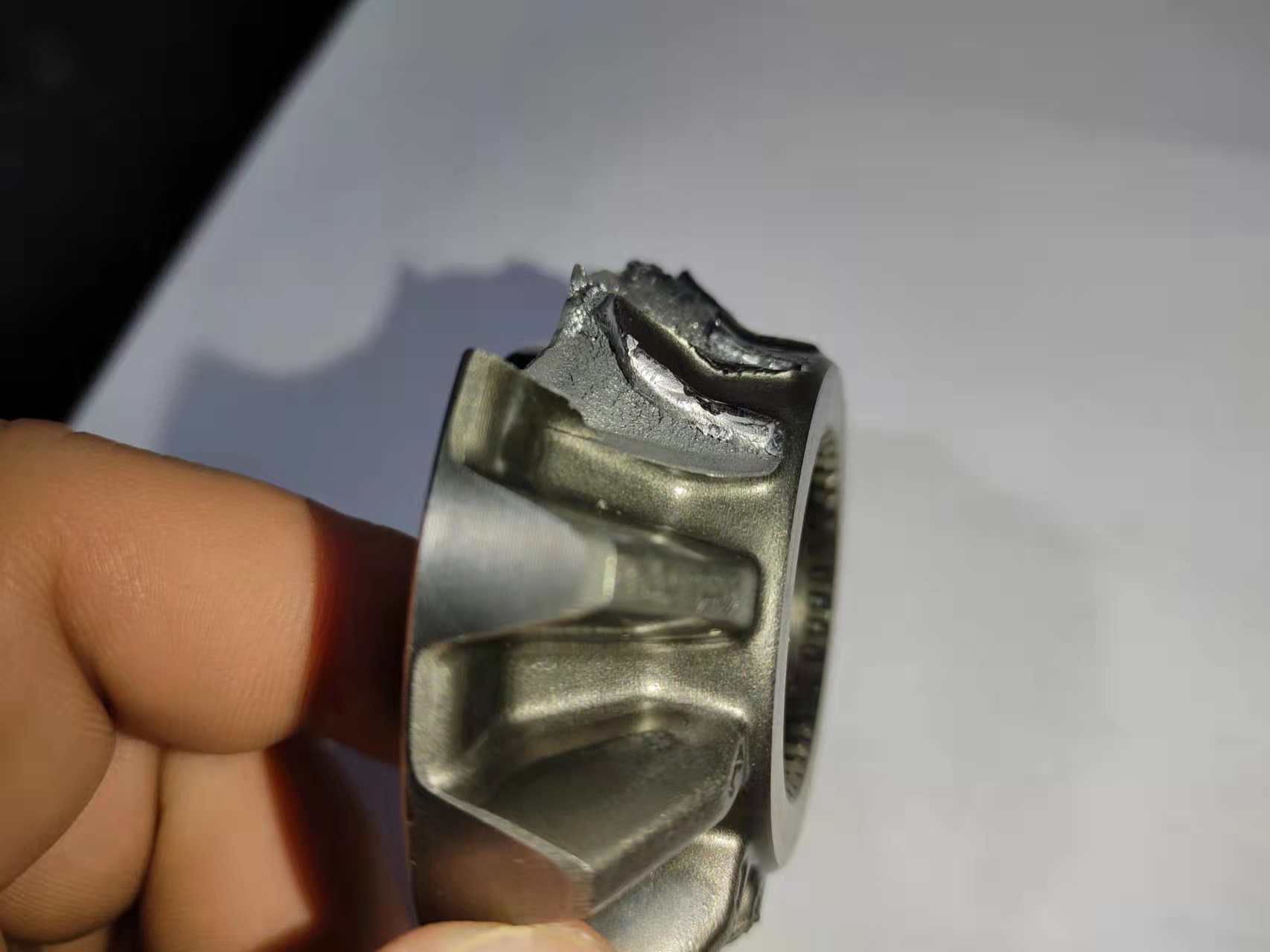

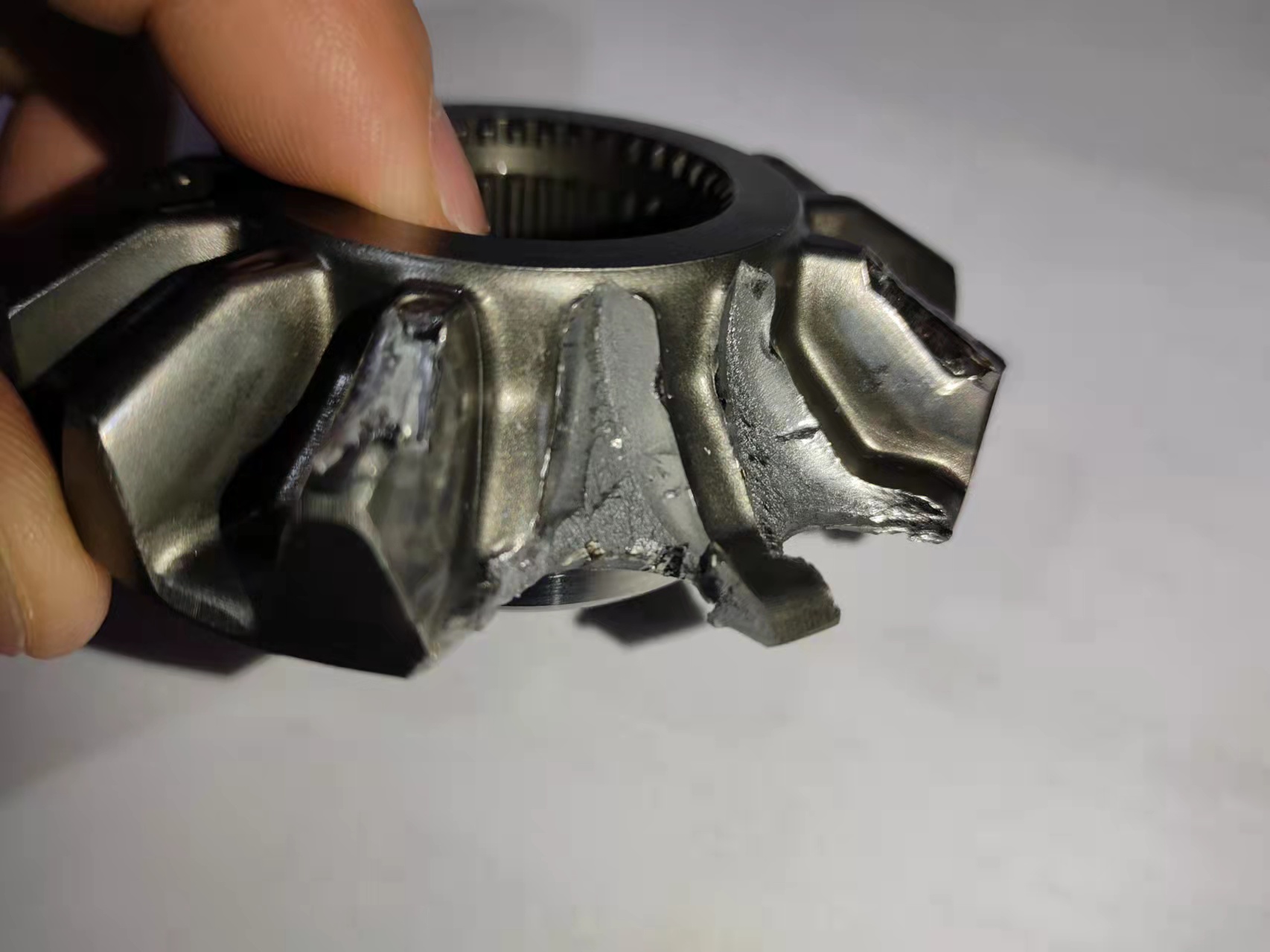

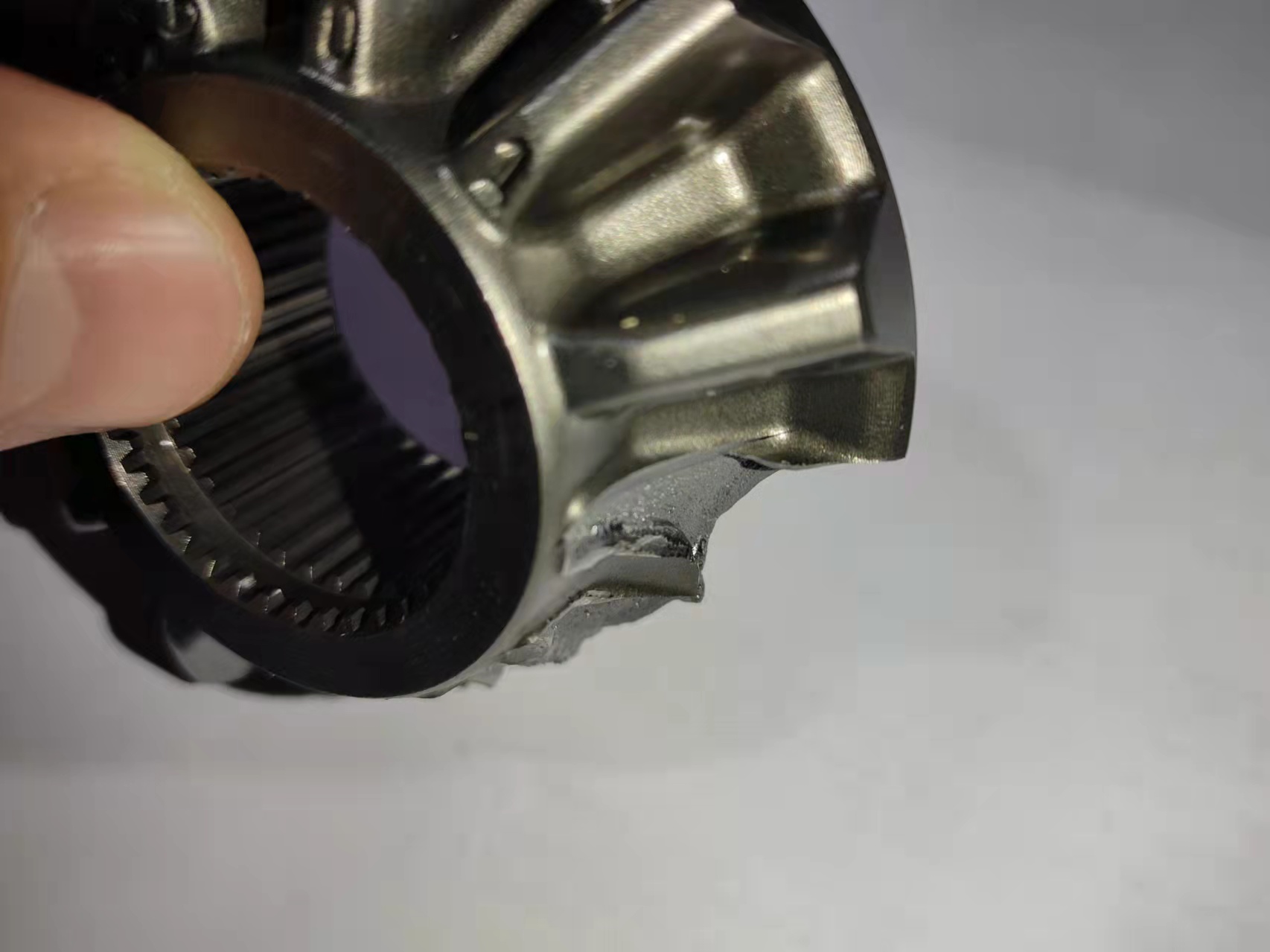

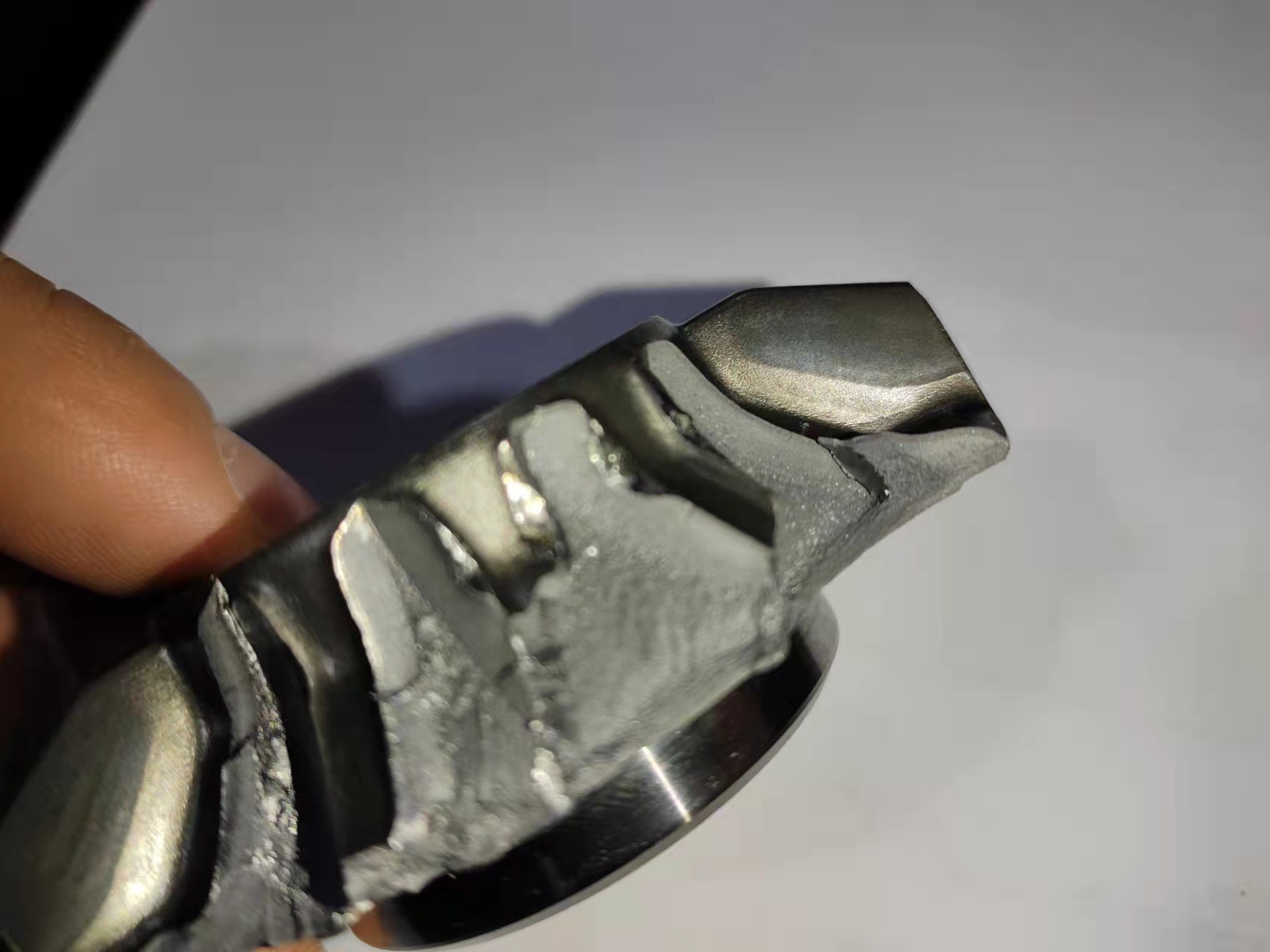

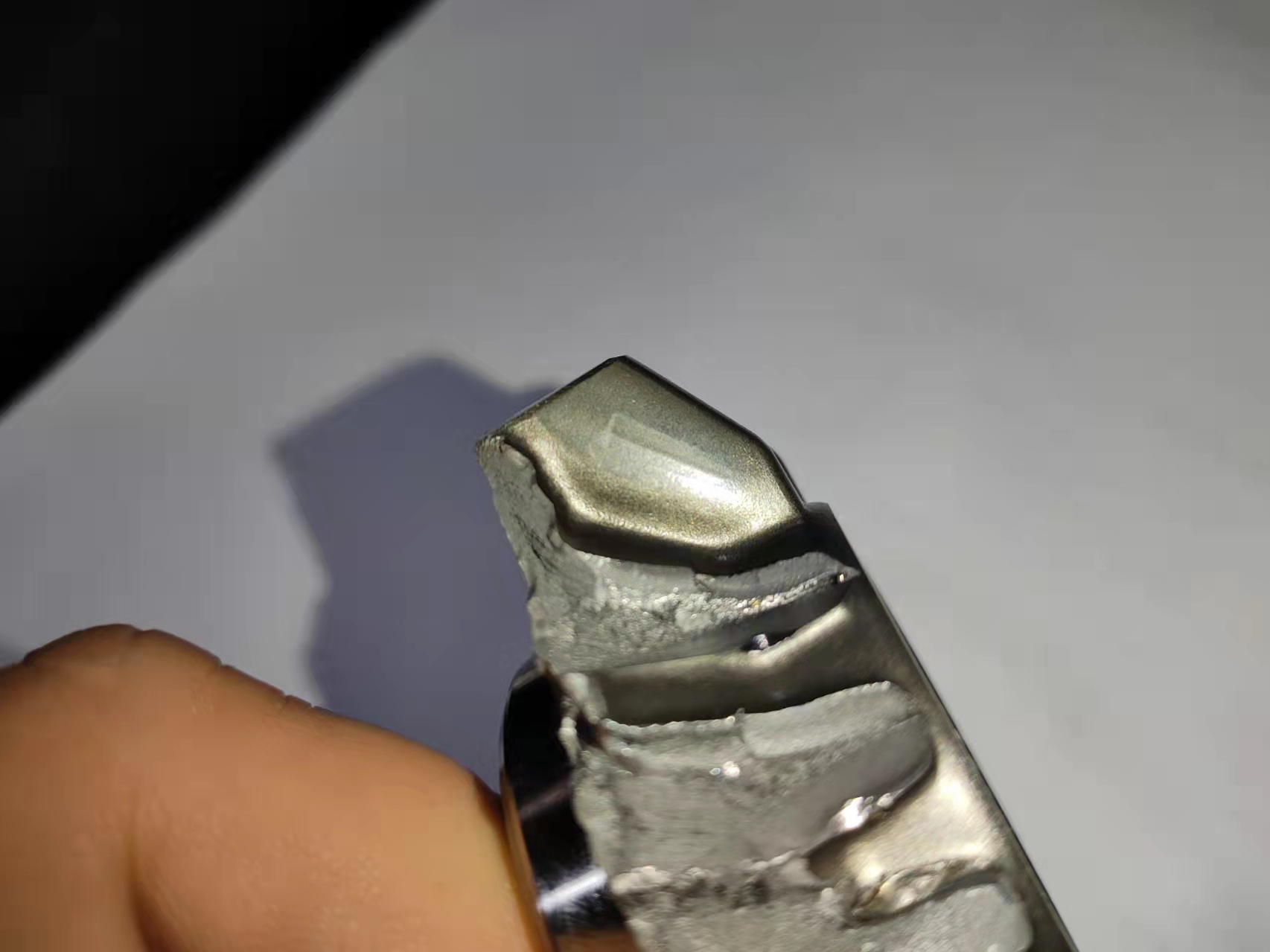

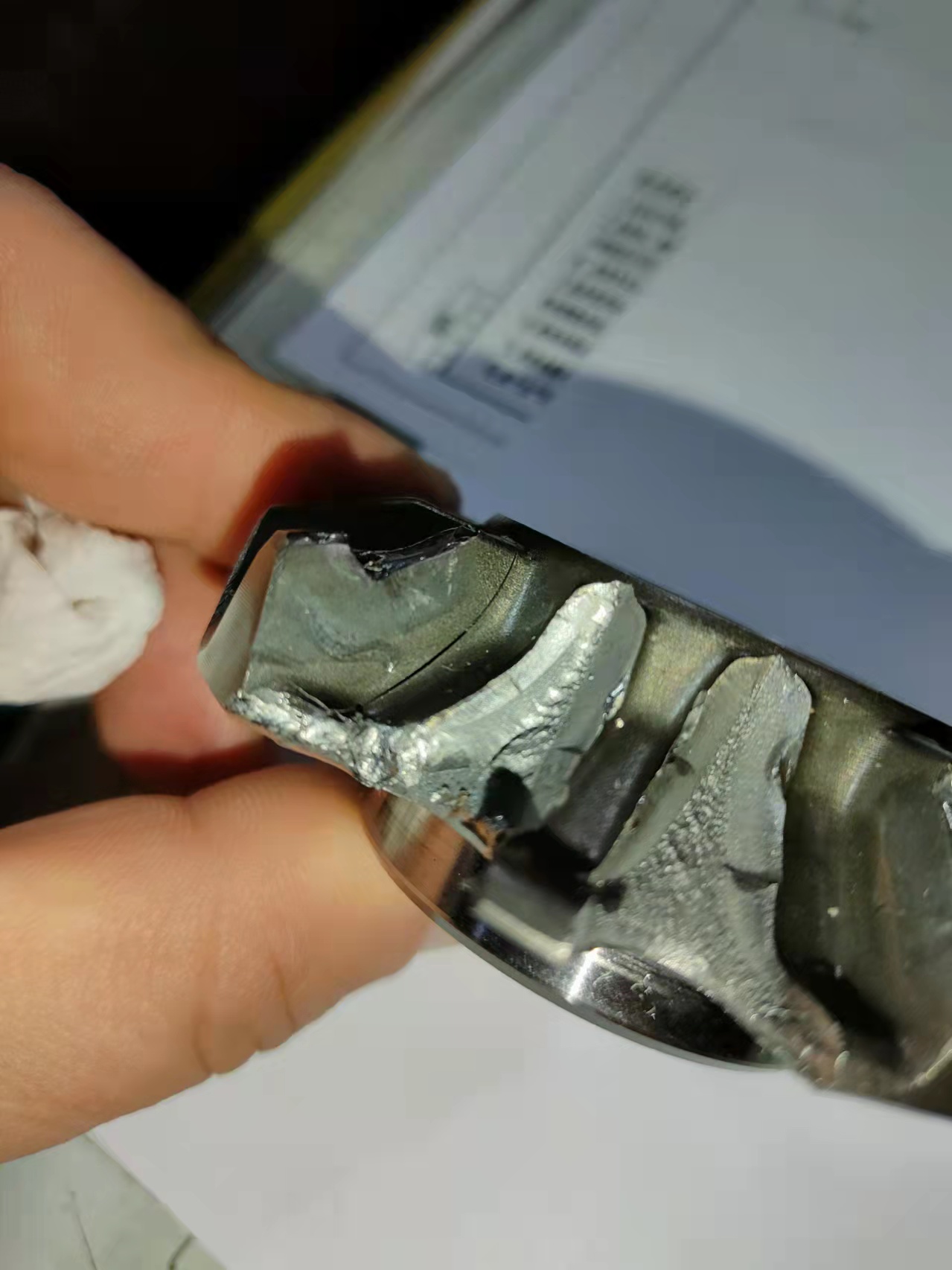

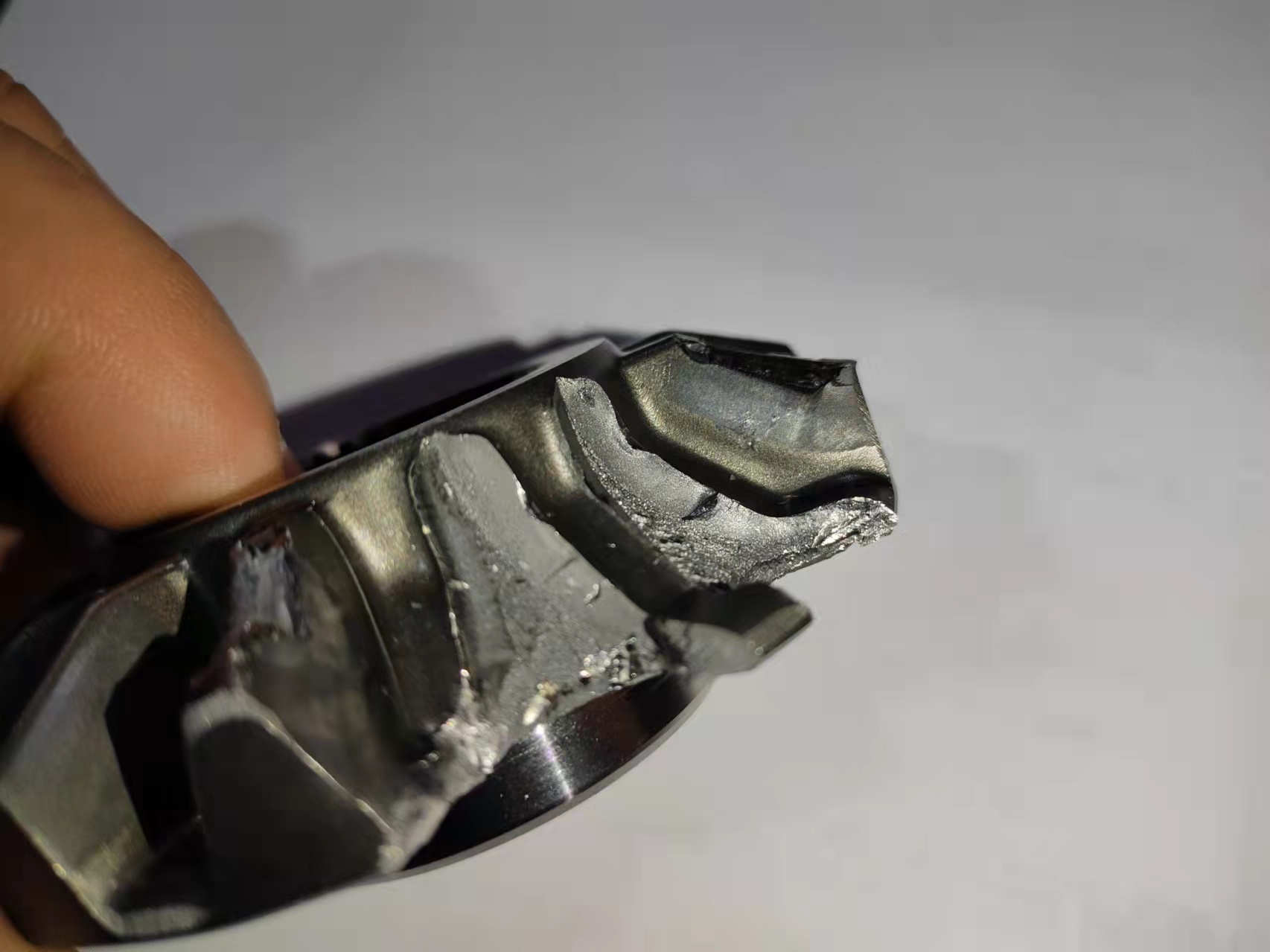

行星齿轮本身没有问题，从失效件看，是半轴齿轮齿根处断裂，行星齿轮是被动掰断的，端口颜色和断口方向可见

qqj3143 · 发表于 2021-12-24 11:08

13640236732 发表于 2021-12-24 10:41
你这个是粉末冶金吗？看看是不是材料强度不够。打一下硬度。

是锻造件，正在分析金相组织硬度

qqj3143 · 发表于 2021-12-24 11:15

mayawang 发表于 2021-12-24 09:01
差速器上的吧，似乎是静强度导致是断齿。有限元分析下静强度够不够，再计算下齿轮承载够不够，再看看铸件质 ...

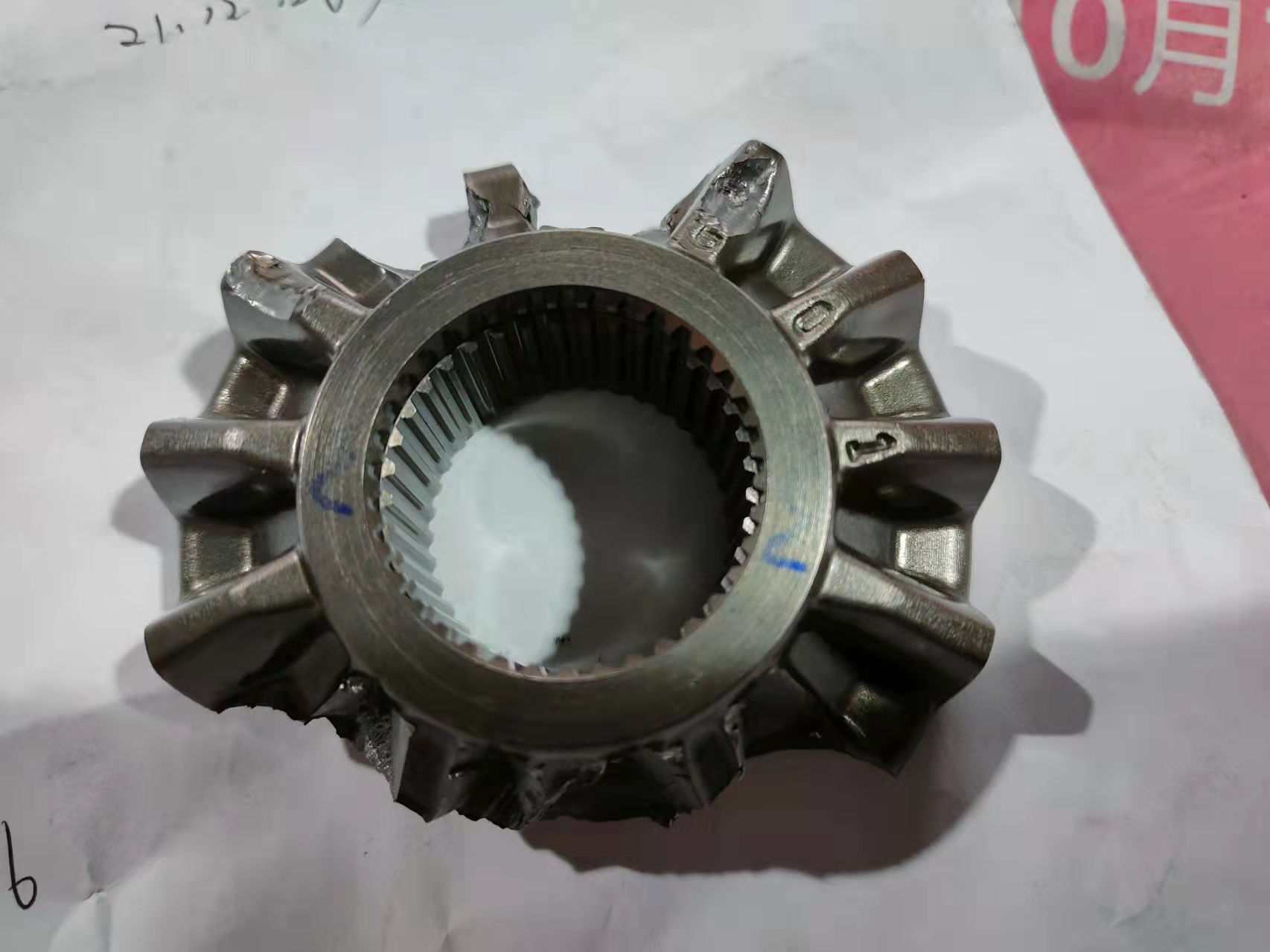

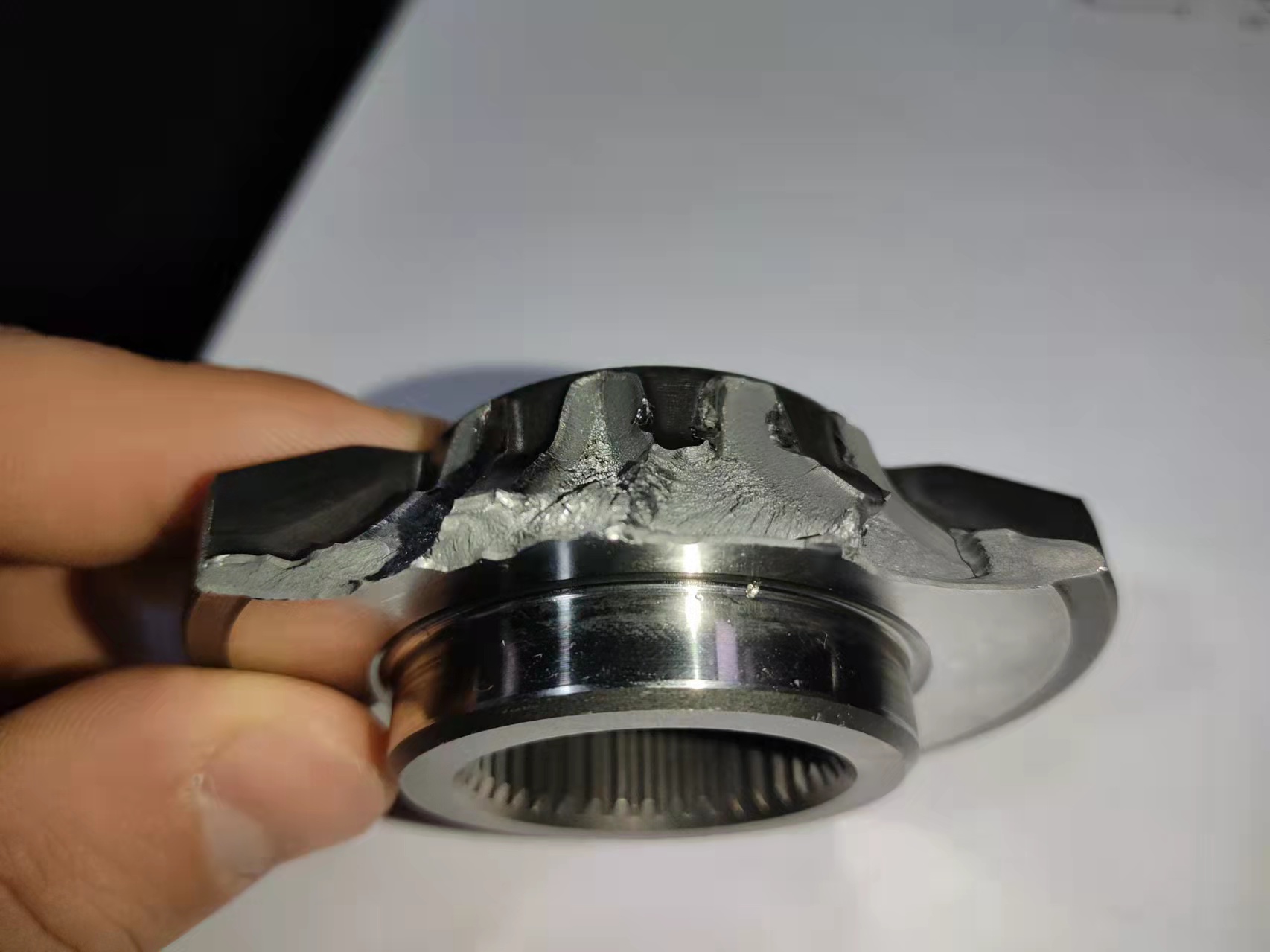

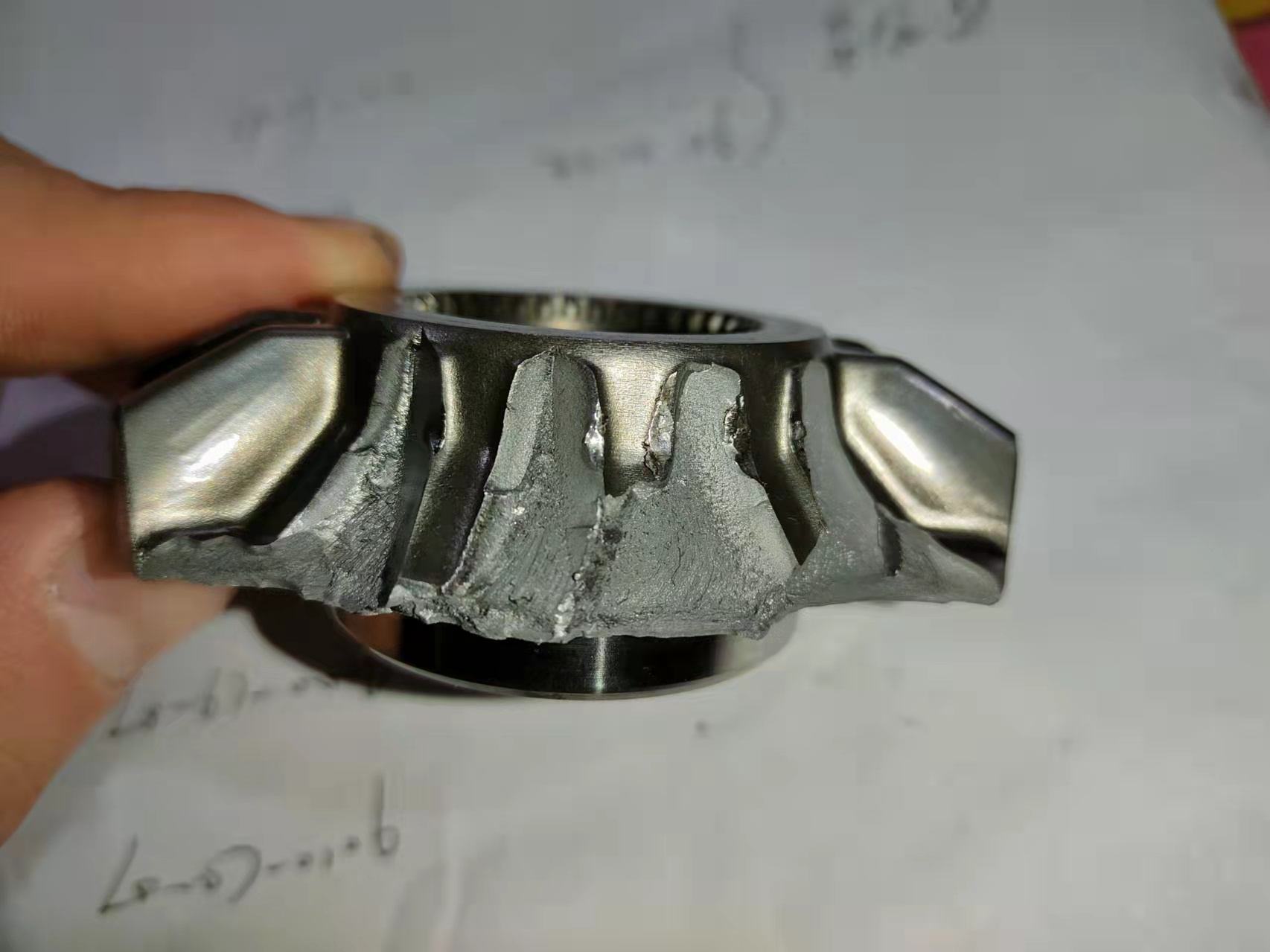

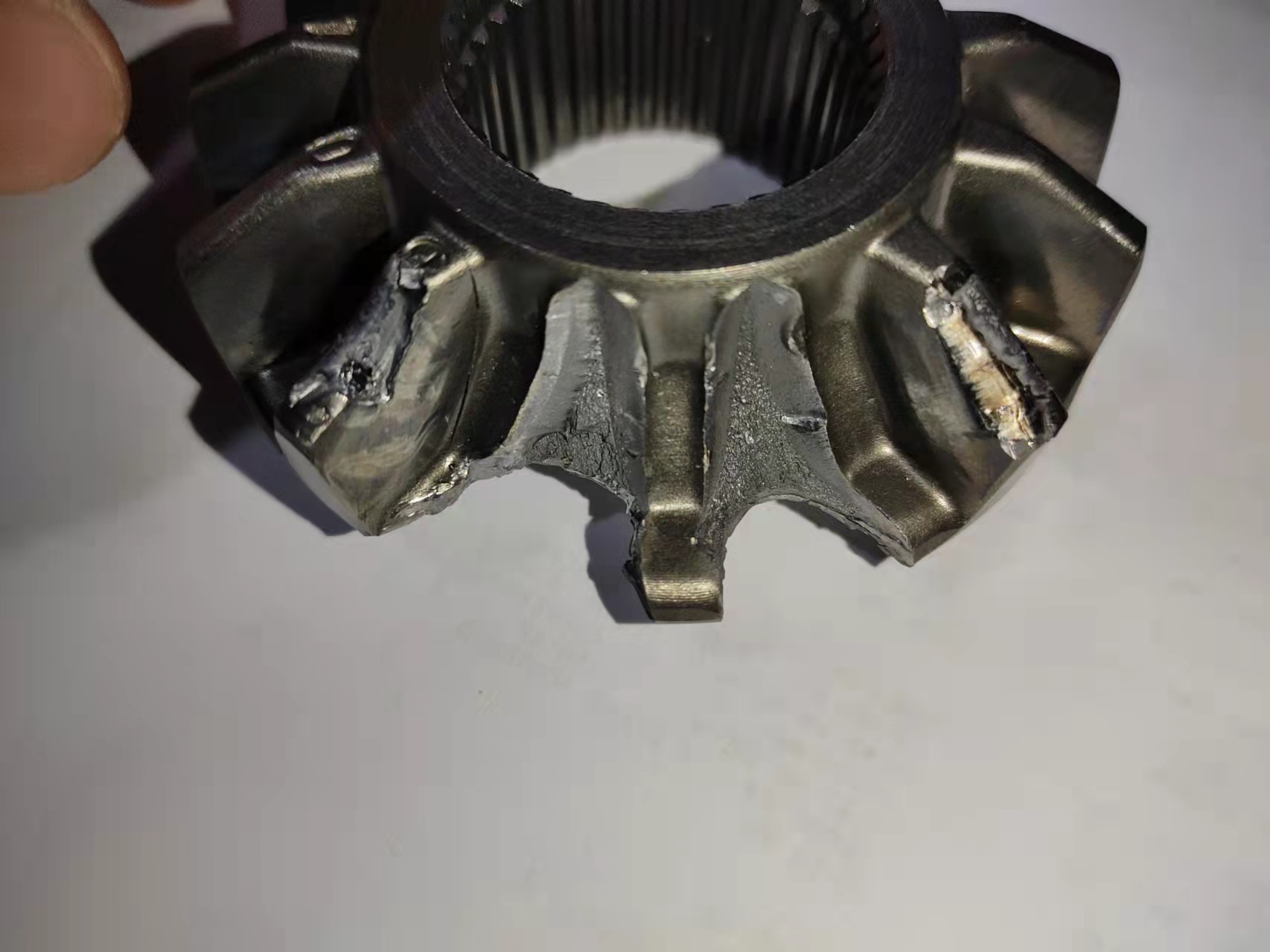

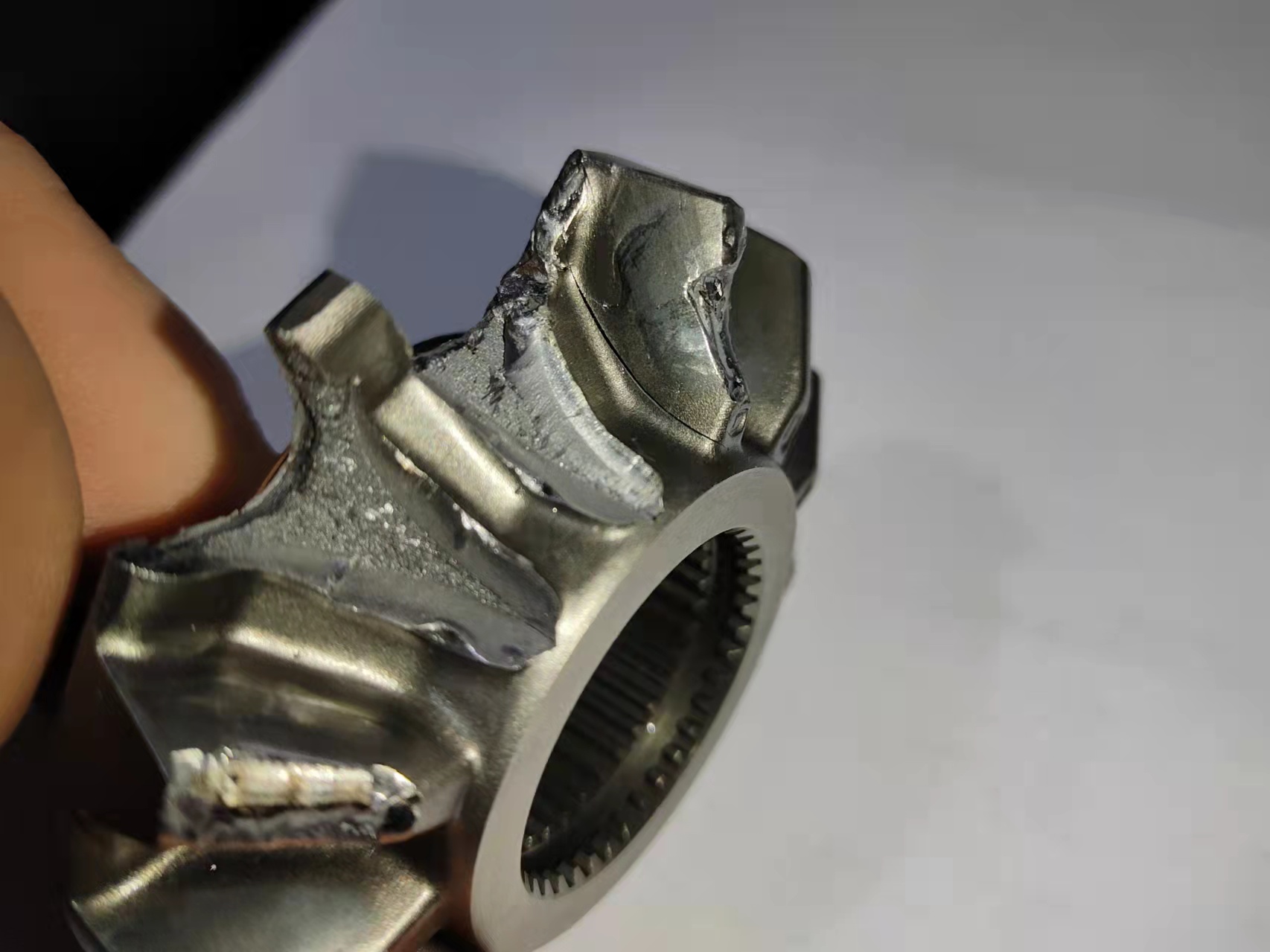

是汽车差速器上的行星齿轮和半轴齿轮，从断口看连齿根都断了，凹进去了，第一次遇到这情况，还请前辈指点该怎样分析

13640236732 · 发表于 2021-12-24 11:40

qqj3143 发表于 2021-12-24 11:08
是锻造件，正在分析金相组织硬度

锻件的话，你拿一些去做探伤看看有没有内部裂纹

lygh618717 · 发表于 2021-12-24 13:32

适当调大齿根及齿顶过渡圆角，重合度不小于1.1金相组织可能？
齿侧间隙？齿圈跳动？
加工误差，安装距变动范围？

xiaodi868 · 发表于 2021-12-24 23:26

能说下锻造工艺流畅吗？从工艺流程看有没有什么问题，还有材料热处理是否有问题？
