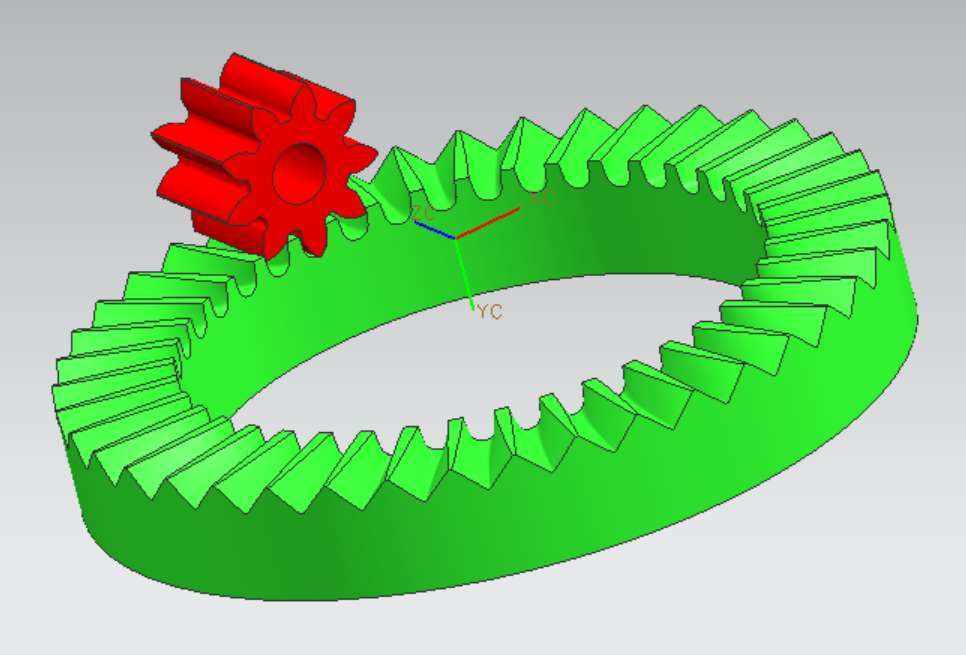

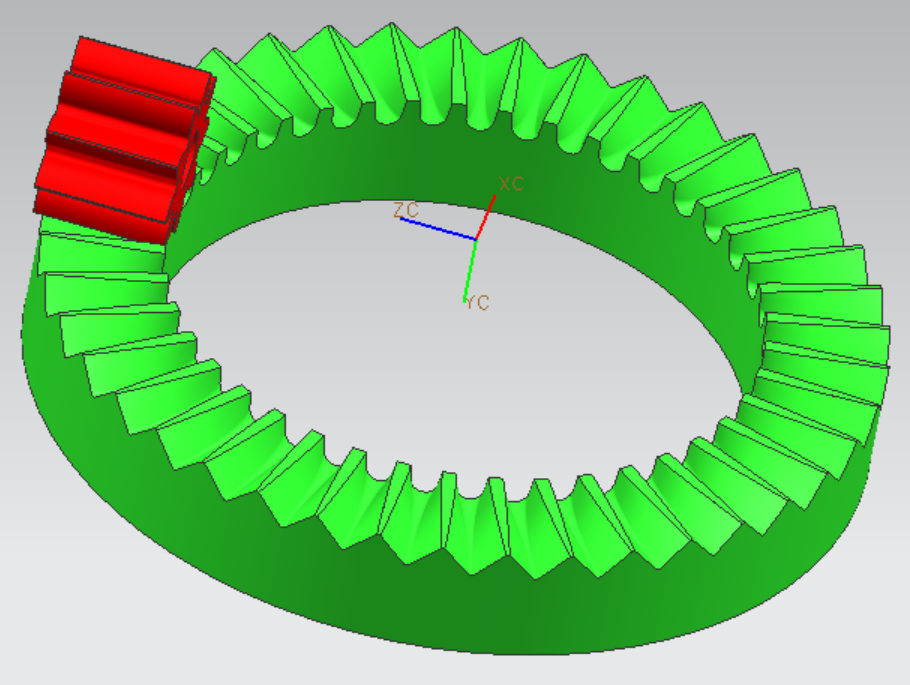

以上设计KISSsoft设计，老是显示齿顶变尖，求大神指教；

Jason2021 · 发表于 2021-12-1 20:18

您需要登录才可以下载或查看，没有账号？注册

x

齿轮形状：冠状齿轮（端面齿轮）
模数：0.5
小齿Z1：9 大齿Z2：41
小齿齿宽2.4mm，大齿齿宽b=4mm；
齿轮形式直齿，螺旋角为0；
压力角20°；
工况：功率10W 扭力 0.07Nm 转速9000
材料大小齿轮均为POM；

飞翔新莞人家 · 发表于 2021-12-2 09:28

你从基准齿廓那里去调端面齿轮提示的参数，这个步骤要花上点时间，慢慢调。

hyfjy · 发表于 2022-1-26 22:14

9齿的小轮应该有一定的变位系数，否则强度是不够的，另外，小轮的转速过高了，应该有一定的降速后计算是否能承受，才可以投入制造

海思无涯 · 发表于 2022-2-8 08:28

请3楼的老师，如果能把改善好的参数发一下，让大家学习学习，就太好了，谢谢
