请教各位大神，看看这个齿轮问题出在哪？

hx888 · 发表于 2021-8-21 12:00

您需要登录才可以下载或查看，没有账号？注册

x

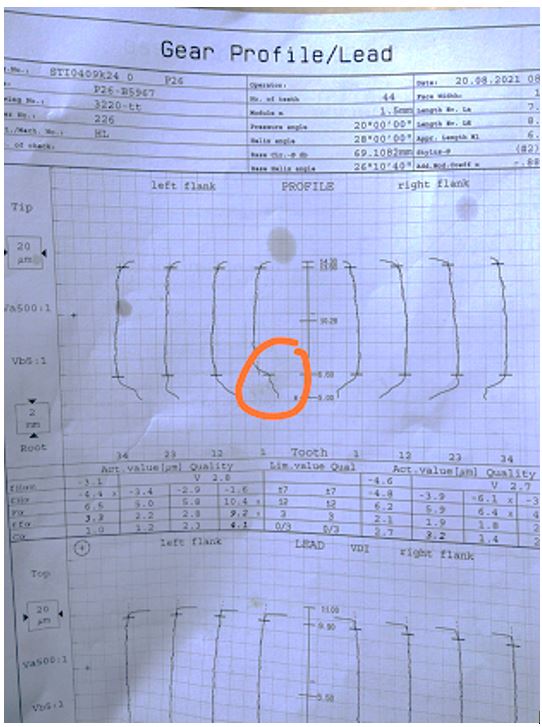

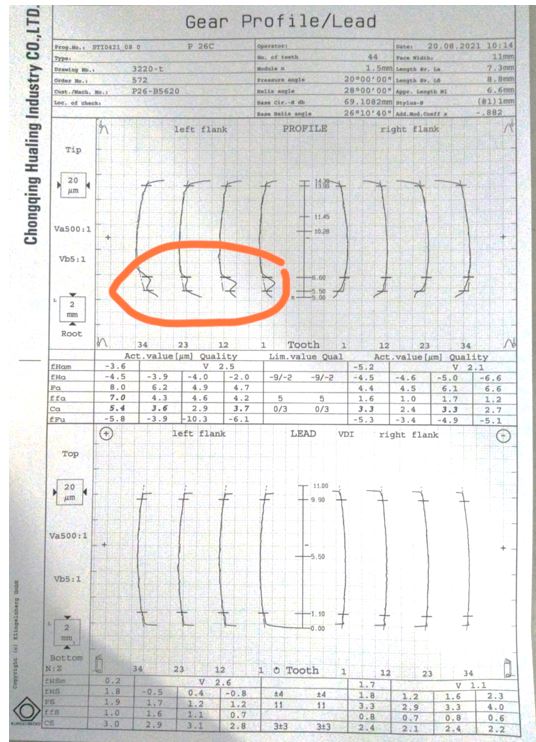

这个零件是我司现场剃齿加工过程中出现的，已经有一个月了，请教各位大神帮忙看看，这是怎么产生的？

苏建新 · 发表于 2021-9-5 16:25

是不是滚齿问题？

by15u3 · 发表于 2021-9-6 08:14

1：测头直径过大，。2滚刀齿根处缺刃

熊先生123 · 发表于 2021-9-10 22:53

by15u3 发表于 2021-9-6 08:14
1：测头直径过大，。2滚刀齿根处缺刃

侧头直径过大的话左右应该一致的，偏向于滚刀问题了，有没有可能窜刀的问题

mwp2022 · 发表于 2021-9-11 08:02

滚后的齿形发一下看看

变速齿轮 · 发表于 2021-9-11 09:07

直接上图片，这样发，还需要大家的齿轮币

唯一的等待 · 发表于 2021-11-17 07:05

能提供加工程序供分析吗

mwp2022 · 发表于 2021-11-17 14:42

by15u3 发表于 2021-9-6 08:14
1：测头直径过大，。2滚刀齿根处缺刃

滚刀齿根缺陷的话，不是应该对应齿顶异常吗？

lengdongfang · 发表于 2021-11-17 16:14

径向轴向剃？

hrxiaokang · 发表于 2021-11-18 06:02

建议检查工件出头量，检查工件行为工差
