塑料蜗杆和塑料斜齿轮设计，新人请教

小诺 · 发表于 2021-6-22 14:03

您需要登录才可以下载或查看，没有账号？注册

x

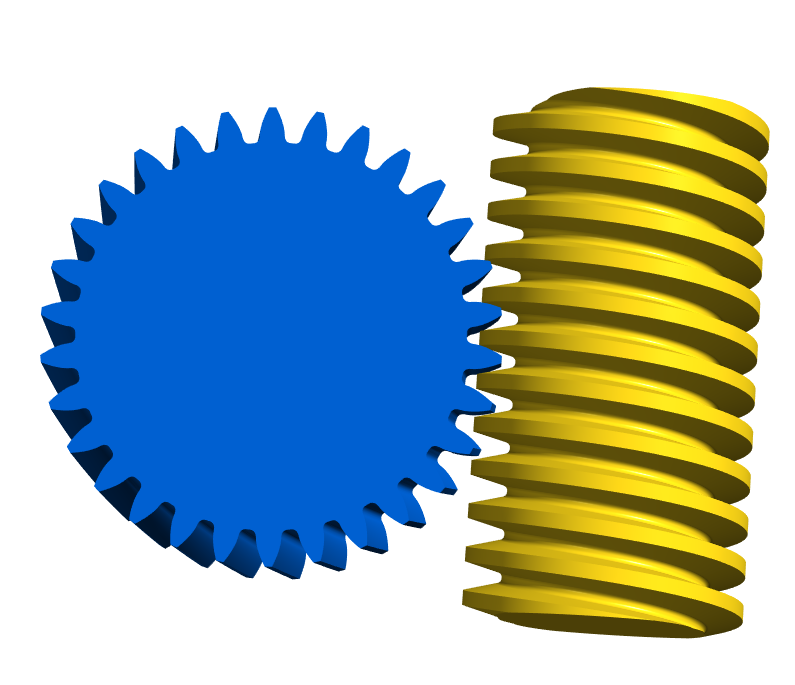

已知蜗杆头数2，斜齿轮30，中心距10，是否能设计蜗杆直径8左右的齿轮副，新手请教

zhoubo618 · 发表于 2021-6-22 14:38

可以的，模数大概在0.4左右。

woodee · 发表于 2021-6-22 15:58

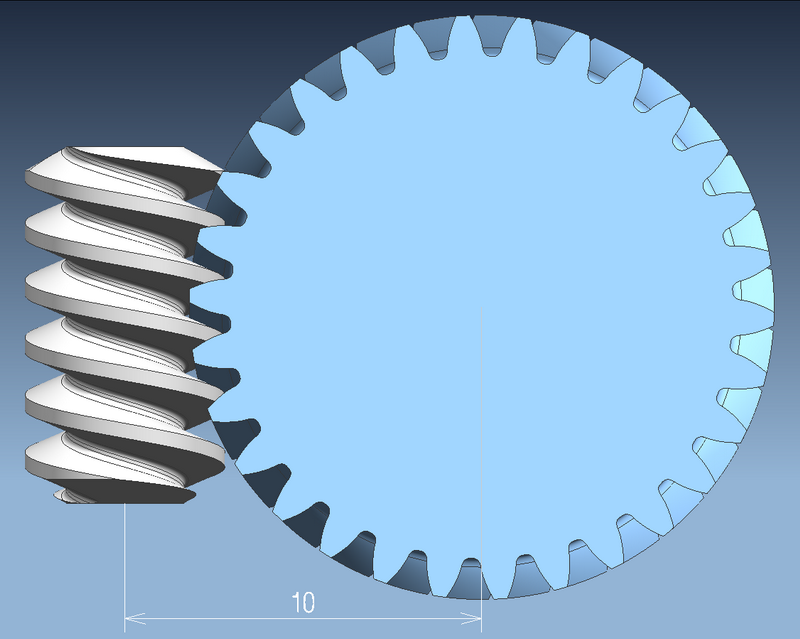

蜗杆直径8，偏大了。如果不是传递运动受力很小，而是传递扭矩的话，建议蜗杆分圆直径用4.6，这样传动效率会高一些，防止塑胶蜗杆/斜齿轮间摩擦热高于塑胶热变形温度，造成变形、损坏失效。

Mn=0.5，An=20°，Z=2，Dp=4.6，Da=5.6，Df=3.3，λp=12.5558578°…………

飞翔新莞人家 · 发表于 2021-6-23 09:31

我是来跟着学习设计的，谢谢各位大佬

小诺 · 发表于 2021-6-24 13:24

zhoubo618 发表于 2021-6-22 14:38
可以的，模数大概在0.4左右。

感谢解答

小诺 · 发表于 2021-6-24 13:26

woodee 发表于 2021-6-22 15:58
蜗杆直径8，偏大了。如果不是传递运动受力很小，而是传递扭矩的话，建议蜗杆分圆直径用4.6，这样传动效率会 ...

感谢老师的解答，这个负载力很小

hyfjy · 发表于 2021-7-1 19:20

建议用金属蜗杆，配上塑料斜齿轮，对噪音和效率都会有好处，

zjp001 · 发表于 2022-4-8 19:58

铜蜗杆配塑胶斜齿轮

恒润 · 发表于 2023-3-27 15:42

woodee 发表于 2021-6-22 15:58
蜗杆直径8，偏大了。如果不是传递运动受力很小，而是传递扭矩的话，建议蜗杆分圆直径用4.6，这样传动效率会 ...

老师您好，请问这里蜗杆分圆直径用4.6，是按照哪种计算方法得出的呢？注塑的话不用考虑直径系数这个概念吗，强度够就可以用？希望老师指点

woodee · 发表于 2023-3-28 12:29

恒润发表于 2023-3-27 15:42
老师您好，请问这里蜗杆分圆直径用4.6，是按照哪种计算方法得出的呢？注塑的话不用考虑直径系数这个概念 ...

直径系数，早期用于蜗轮蜗杆计算，目的是制定标准，减少蜗轮滚刀系列数量。

蜗杆斜齿轮传动，因为不存在蜗轮滚刀问题，所以就没了直径系数的必要。
与塑胶斜齿轮啮合的ZI模数蜗杆，直径的确定，主要考虑马达轴直径及其分圆螺旋升角是否合适（效率和根切）。
