行星齿轮箱优点

sxdphc2020 · 发表于 2021-6-15 11:30

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮箱现有采用NGW行星传动，有均匀分布的特点，能承受相当大的扭力传动，各分担相同的扭力，齿轮传动平稳，有相当大的使用范围，现生产制造工艺也比较成熟，使用相当完善，有很多产品都采用，是市场上使用比较广的一种行星齿轮箱产品，价格比较实惠，使用范围比较广，在各行业中开始大批量使用

zengxiaodong · 发表于 2021-6-15 22:41

我喜欢NW行星齿轮传动，原因是传动比大，容易均载，内外啮合可以单独设计优化等。

sk05112chen · 发表于 2021-6-16 11:06

zengxiaodong 发表于 2021-6-15 22:41
我喜欢NW行星齿轮传动，原因是传动比大，容易均载，内外啮合可以单独设计优化等。

NW结构，行星轮（双联齿轮）不用对齿吧？

zengxiaodong · 发表于 2021-6-16 11:55

sk05112chen 发表于 2021-6-16 11:06
NW结构，行星轮（双联齿轮）不用对齿吧？

设计成不用对齿，这样设计上的自由度大

飞翔新莞人家 · 发表于 2021-6-16 14:14

zengxiaodong 发表于 2021-6-16 11:55
设计成不用对齿，这样设计上的自由度大

我个人的看法是NW型传动效率比不上NGW的，如果空间允许，我还是喜欢NGW型。

FES123 · 发表于 2021-6-16 15:52

zengxiaodong 发表于 2021-6-16 11:55
设计成不用对齿，这样设计上的自由度大

如何设计不用对齿？

zengxiaodong · 发表于 2021-6-16 16:58

FES123 发表于 2021-6-16 15:52
如何设计不用对齿？

两个行星轮相对位置可调，如用涨套联结

zengxiaodong · 发表于 2021-6-17 07:19

飞翔新莞人家发表于 2021-6-16 14:14
我个人的看法是NW型传动效率比不上NGW的，如果空间允许，我还是喜欢NGW型。

效率上NW与NGW无异，甚至NW更好，因为均载效果更好的缘故。

一泉碎月 · 发表于 2021-6-19 23:00

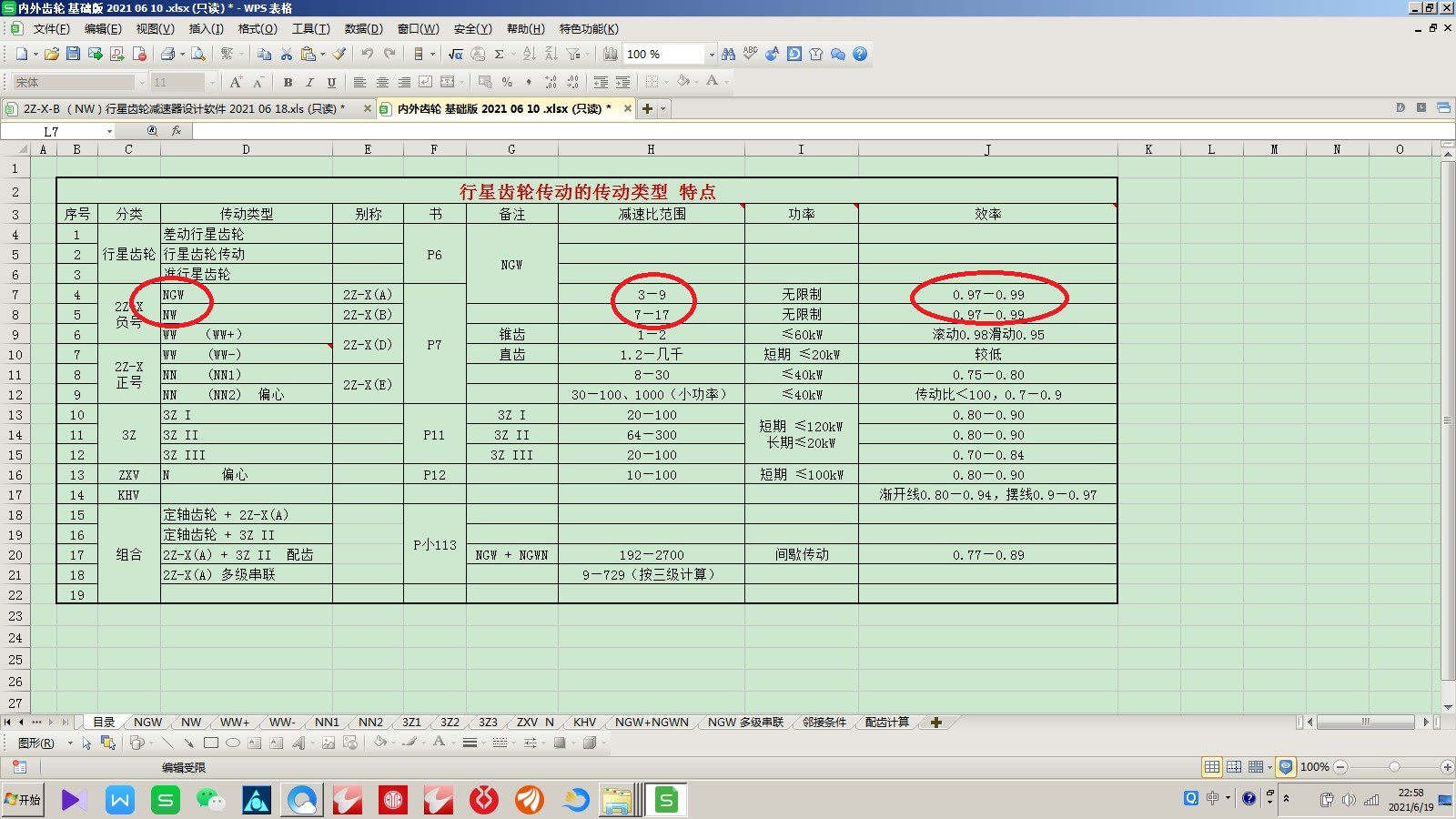

效率上相差无几

一泉碎月 · 发表于 2021-6-19 23:05

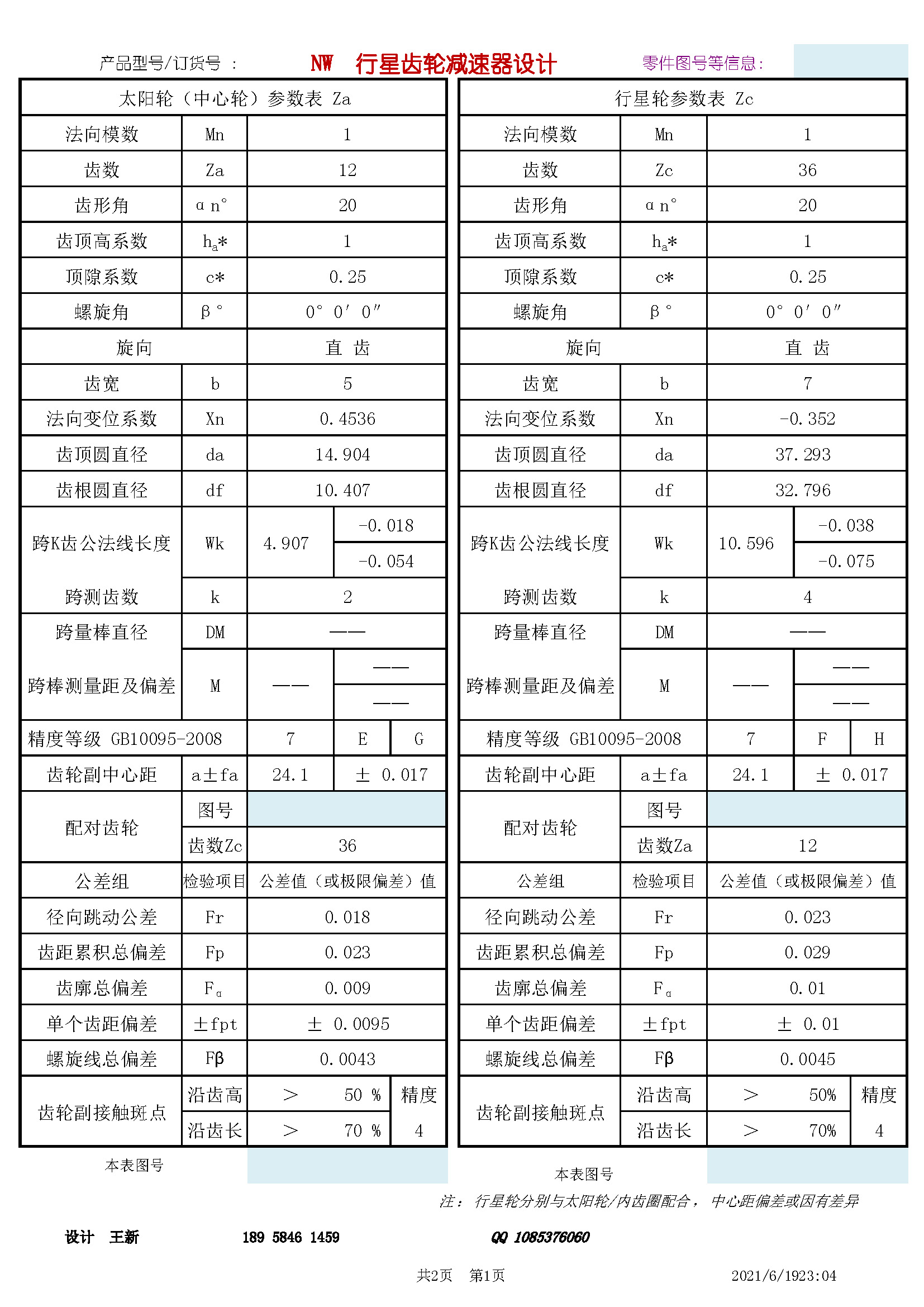

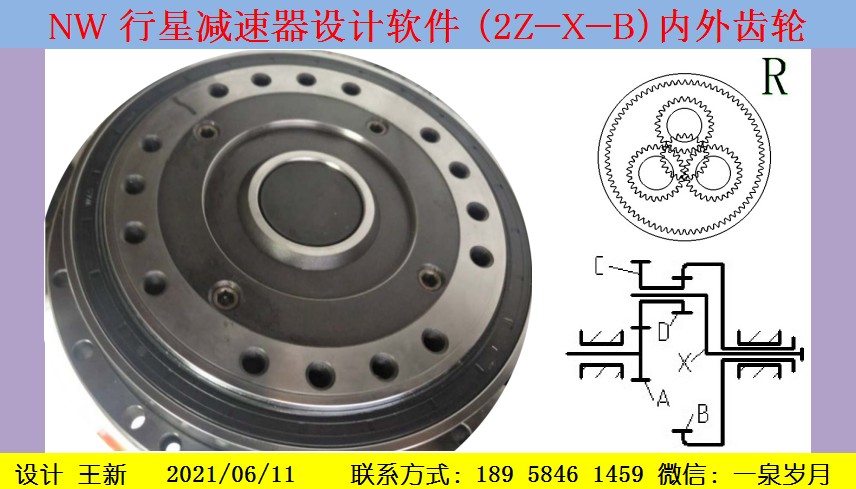

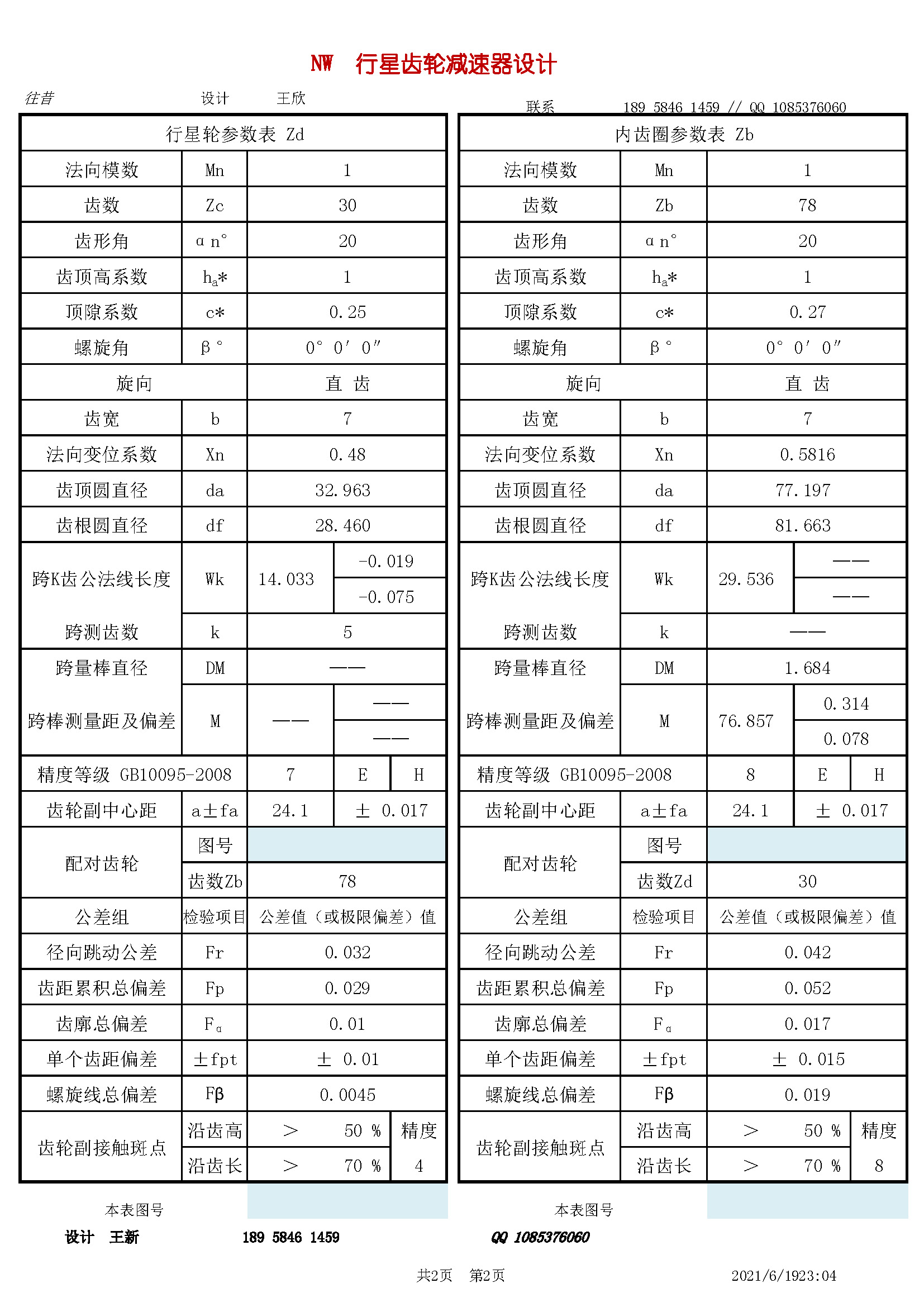

搞了个小计算
