齿轮避免根切系列报导之二——蜗轮避免根切最少齿数Z2min计算

hzy · 发表于 2021-5-3 19:38

您需要登录才可以下载或查看，没有账号？注册

x

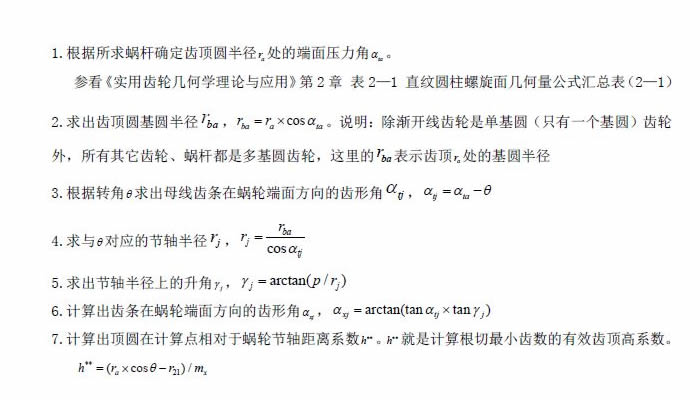

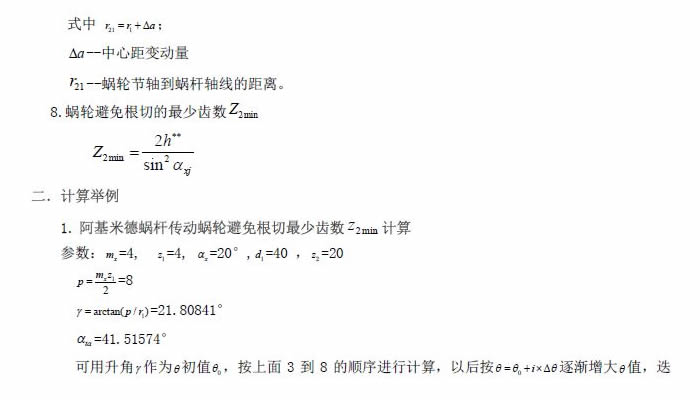

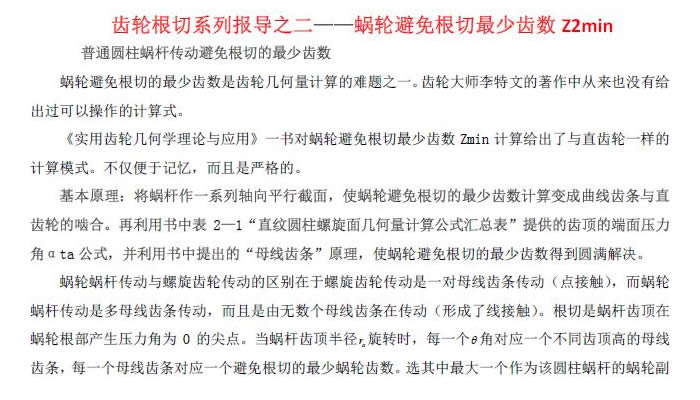

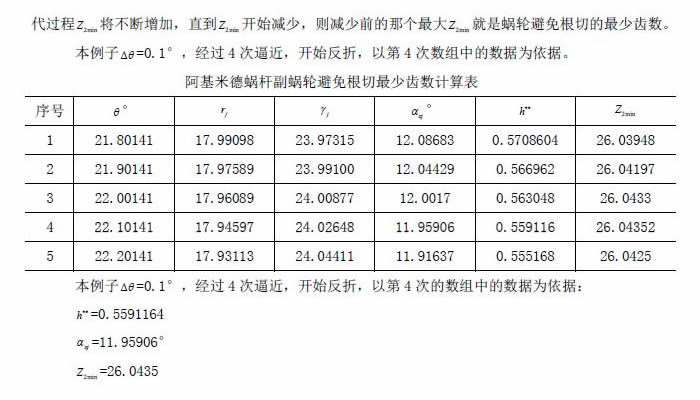

重磅信息：蜗轮避免根切最少齿数Z2min计算


hzy · 发表于 2021-5-4 11:33

欢迎会用UG建模的高手们来验证一下上面的例子，共同提高蜗轮根切问题这个难题

沧海桑田 · 发表于 2021-5-5 07:21

DD99 · 发表于 2021-5-5 13:25

蜗轮根切以前确实没有考虑过。

DD99 · 发表于 2021-5-5 13:28

好像看过老先生说过，蜗轮可以用公法线控齿厚，这个还是疑惑的，是否也详解一下。

hzy · 发表于 2021-5-5 20:55

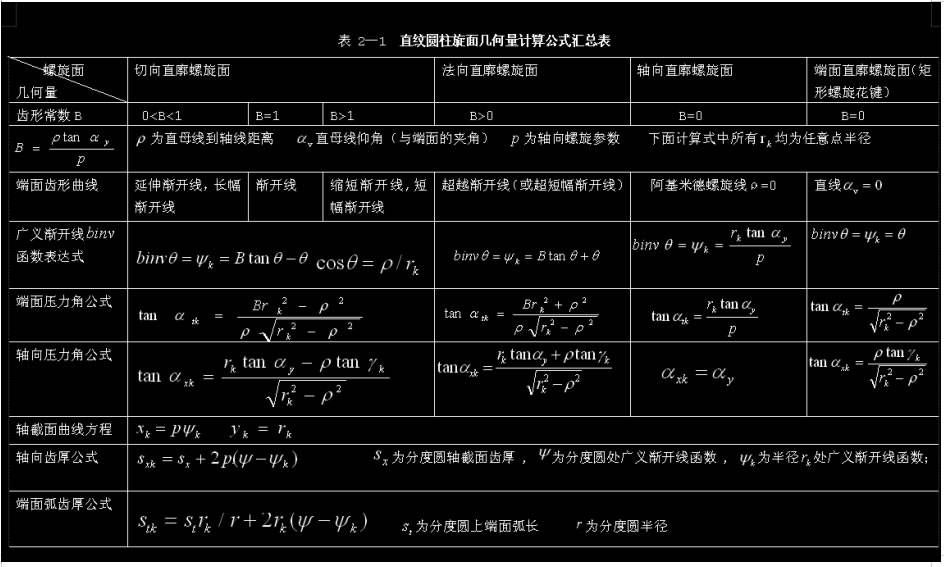

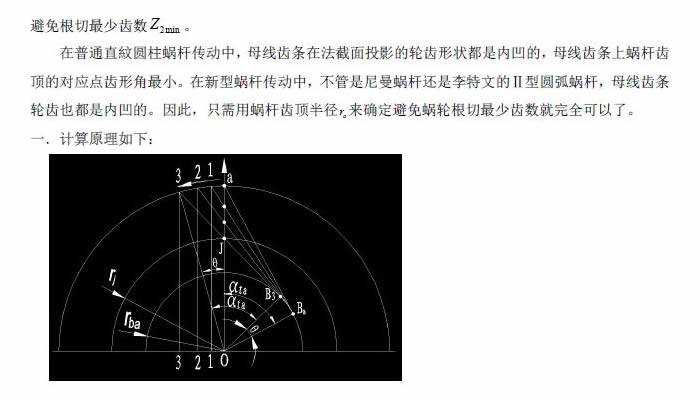

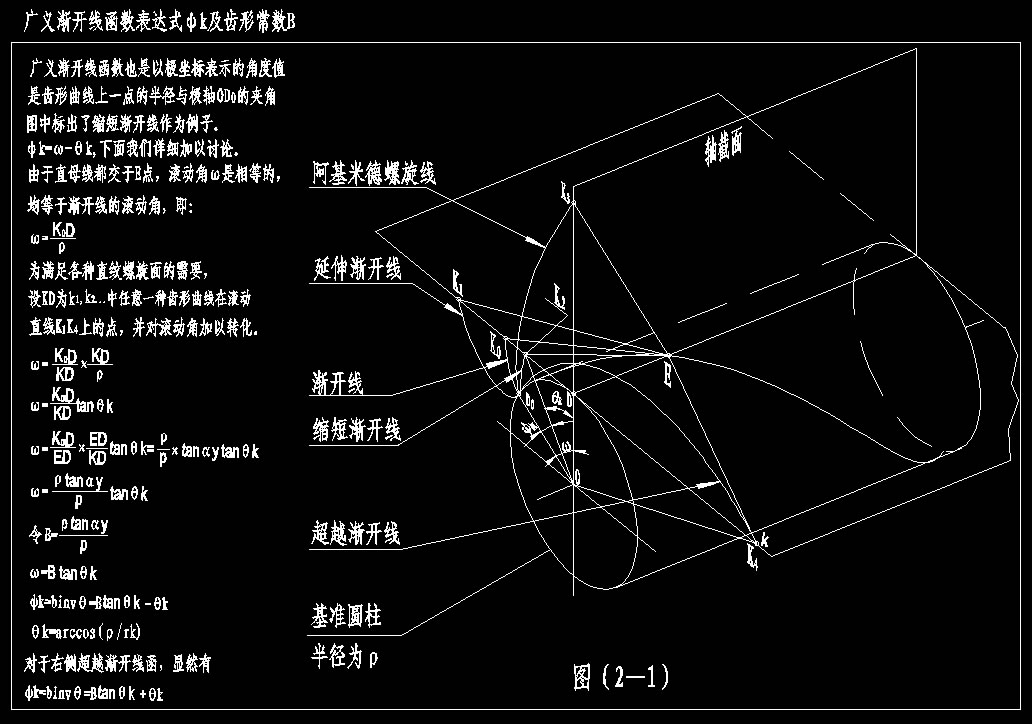

回复4楼：（1）蜗轮避免根切最少齿数是本帖主题。您过去没考虑过这个问题，应当趁热打铁演算演算，它是从轴截面参数开始的，现附上原理图和汇总表，建议你弄清楚关系式，一定会有帮助的。2）您也是论坛高手，比我强多了。可用UG构建一下蜗轮蜗杆传动根切的3d模型。看看我的计算是否正确，谢谢了！

hzy · 发表于 2021-5-5 21:07

回复5楼：蜗轮公法线长度计算，不是本帖内容，更不是一句话两句话能说清楚的，难度更大，待以后有机会可以专题介绍，对不起，饭要一口一口吃，事要一件一件办，本帖先把蜗轮避免根切的最少齿数Z2min问题办好。

skiving · 发表于 2021-5-8 14:27

洪老师的书挺精简的、也很有深度，浓缩了不少老师的精华，需要多品品

hzy · 发表于 2021-5-9 08:22

在论坛中，一些小问题常常会争论不休。然而，像本帖的蜗轮根切这么重要问题，关心的网友不多，也可以争论？并共同提高？令人担忧！

一泉碎月 · 发表于 2021-5-9 18:13
