楼主: 刀疤五
收起左侧

[刀具设计] 圆柱型车齿刀实物

[复制链接]
发表于 2021-5-8 14:19 | 显示全部楼层
++1
发表于 2021-5-8 14:21 | 显示全部楼层
10楼已到,坐等揭秘
 楼主| 发表于 2021-5-8 23:49 | 显示全部楼层
skiving 发表于 2021-5-8 14:21
10楼已到,坐等揭秘

刨掉重复的,还要等等......
发表于 2021-5-8 23:56 | 显示全部楼层
搞技术的果然都很严谨
发表于 2021-5-9 07:20 | 显示全部楼层
10楼说得有些道理
发表于 2021-5-9 19:18 | 显示全部楼层
该类似小模数刀11年就看到过,放在废品刀具箱,因为用不上。当时差点拿回家做纪念,但不知道是用在什么机床上的。刀具来源是贵州那边的轴承厂(已被收购)。
发表于 2021-5-16 13:59 | 显示全部楼层

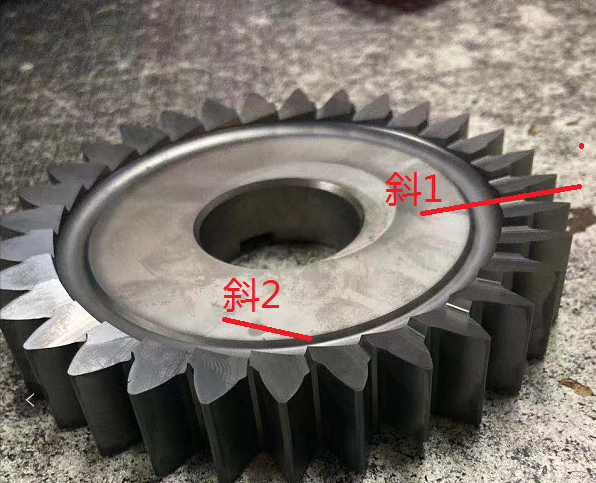

按图,斜度1 是让刀体在车削过程具有<90度的锐角,可以车削硬度不高的材料
斜度2是与齿轮的螺旋角度有关,该角度与齿轮的螺旋角相加或减,车出左旋或右旋的齿轮
发表于 2021-5-16 14:06 | 显示全部楼层
只有斜角1的存在,才有实际车齿有后角(实体的刀体为了修磨故后角为0)
发表于 2021-10-6 00:49 | 显示全部楼层
车齿有轴交角,为保证刀齿两侧的刃口的一致性
发表于 2021-10-6 09:10 | 显示全部楼层
过来凑个数
