误差检测报告

wondear · 发表于 2021-4-1 16:48

您需要登录才可以下载或查看，没有账号？注册

x

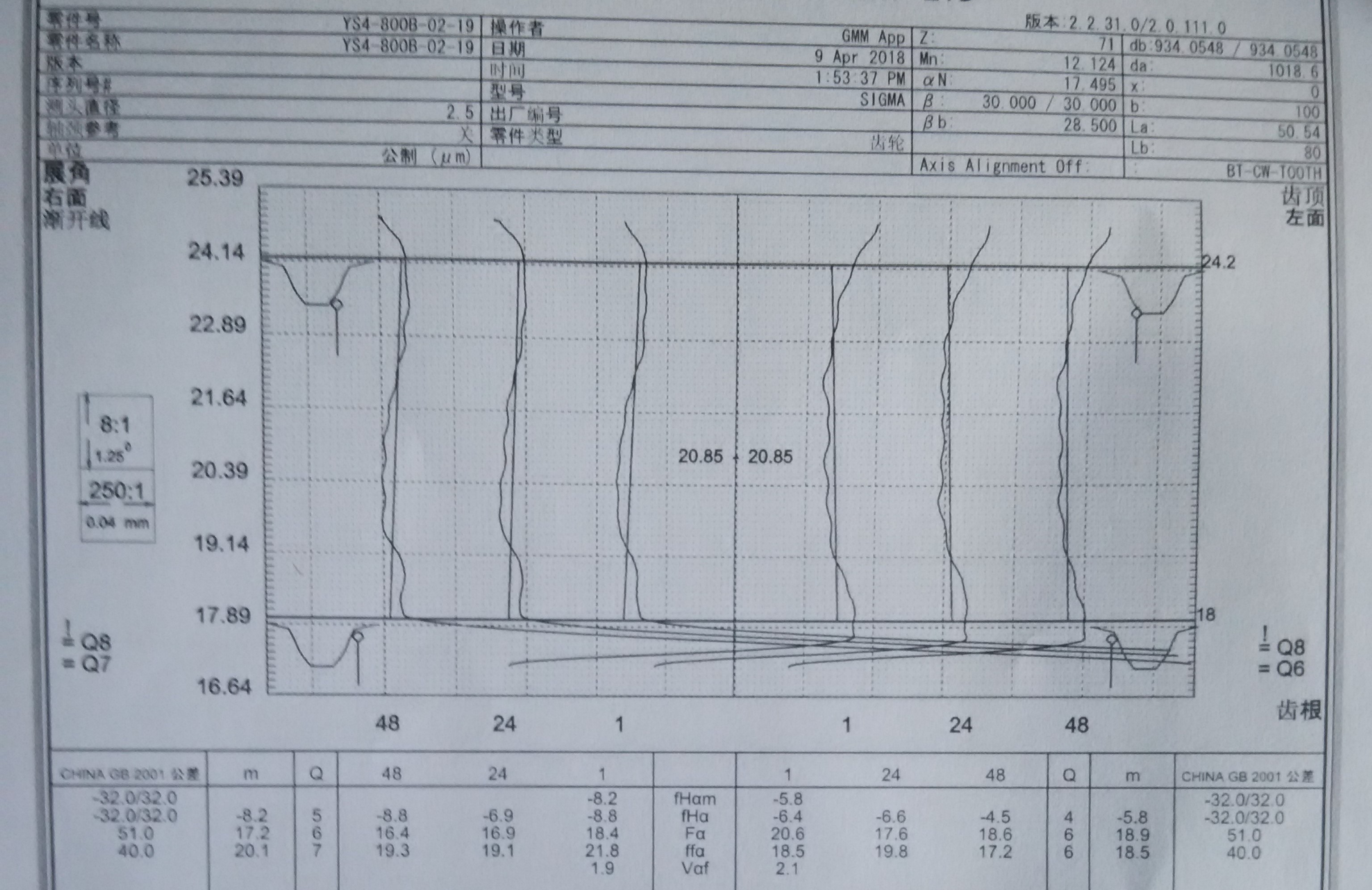

这种误差检测报告要怎么看啊第一次接触这个，有点看不懂

2-11 齿形齿向.jpg

wei006 · 发表于 2021-4-2 07:50

有点中凹

yongxiangle1969 · 发表于 2021-4-2 07:54

齿根起台阶了。

yongxiangle1969 · 发表于 2021-4-2 07:57

如果没有修形的话，左右有效齿形应该为一条直线，齿顶和齿根部分则分别负一点，看起来象一个大写的“K”字

zl3264507 · 发表于 2021-4-2 09:18

这么大的模数12.124，71个齿，1米左右的，能够加工成6级已经很牛了。

wondear · 发表于 2021-4-2 09:49

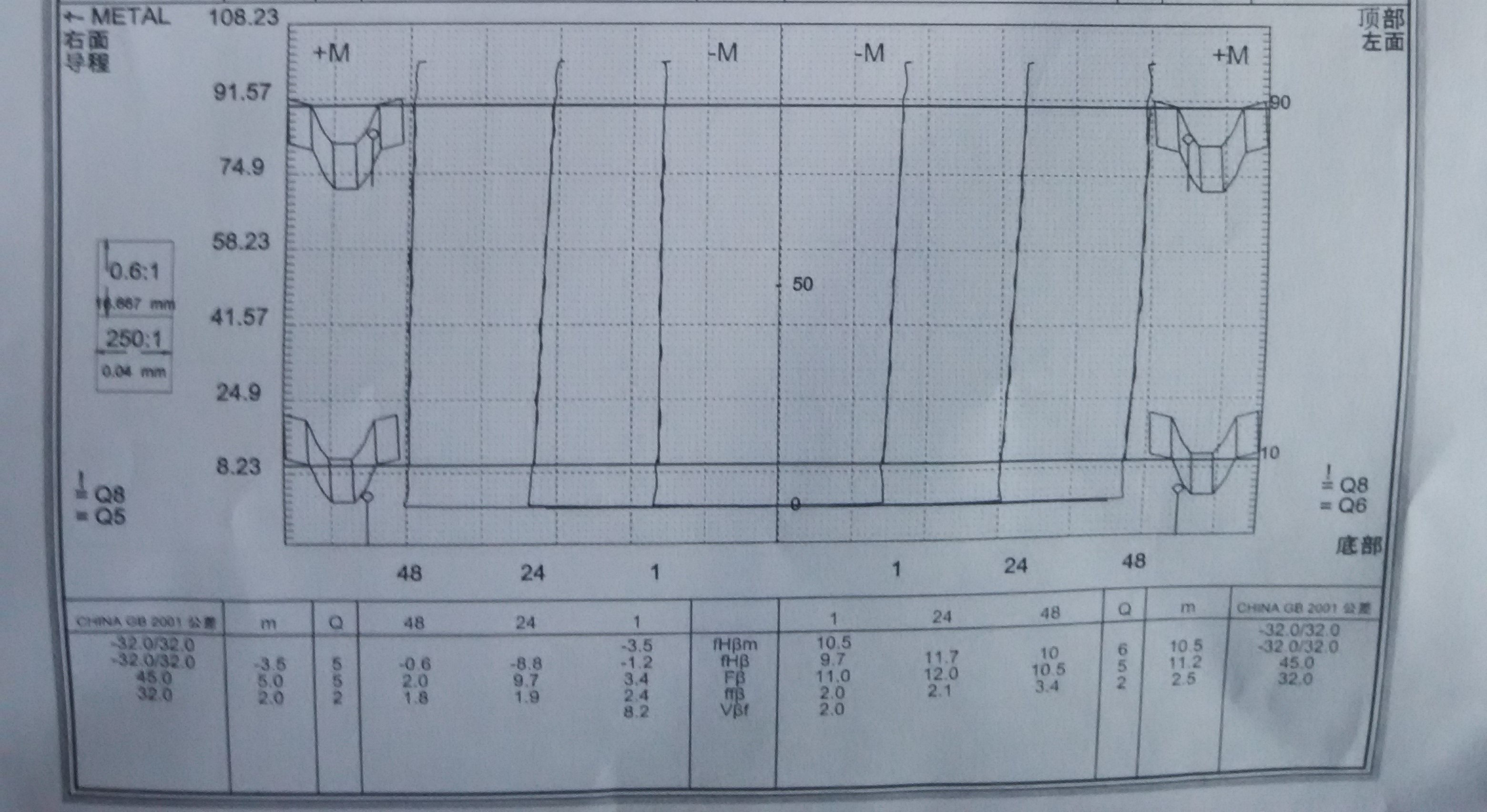

这边还有个齿向的
老板告诉说这个是超差的
我这有点看不明白

不太清楚要怎么看
就比如说图中的横着的直线代表啥，中间的直线是啥，判断的标准是什么
有没有老师能指导一下啊···

2-1 齿形齿向2312.jpg

wondear · 发表于 2021-4-2 11:32

yongxiangle1969 发表于 2021-4-2 07:57
如果没有修形的话，左右有效齿形应该为一条直线，齿顶和齿根部分则分别负一点，看起来象一个大写的“K”字

那些竖着的直线是有效齿形吗？那种弯弯曲曲的线是表示实际齿形偏差吗？这个正负应该怎么看？问题有点多，大佬别介意

老板直接说这个齿是超差的，然后就让我自己看了

zl3264507 · 发表于 2021-4-2 15:11

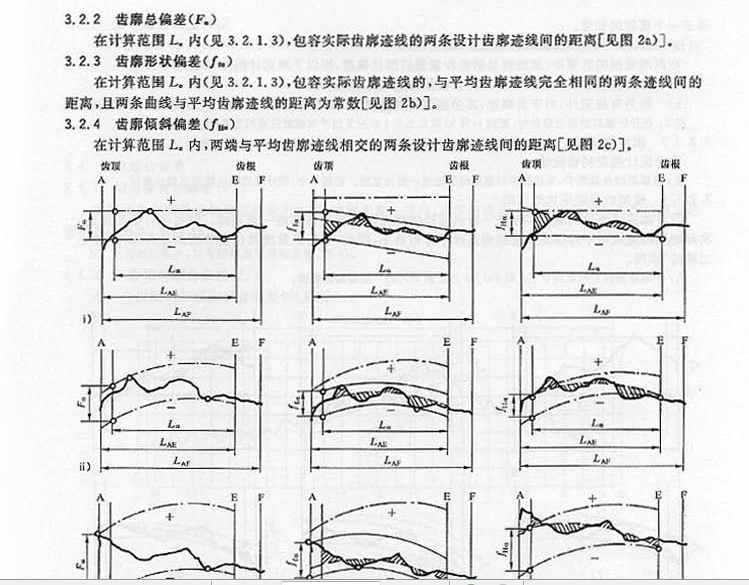

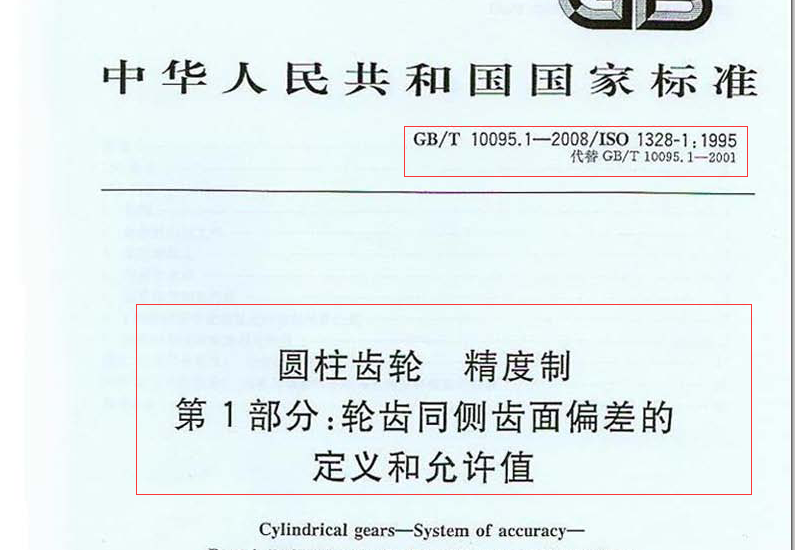

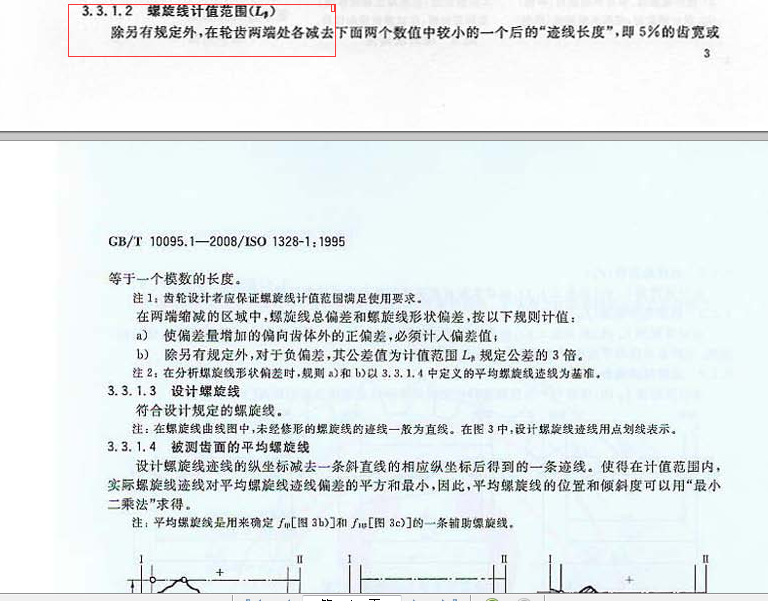

不要直接看检测报告，先看一下


zl3264507 · 发表于 2021-4-2 15:17

wondear 发表于 2021-4-2 09:49
这边还有个齿向的
老板告诉说这个是超差的
我这有点看不明白

图中的横着的直线代表啥（齿形齿向评定的范围），中间的直线是啥（是检查报告上左右齿面的分界线），判断的标准是什么（图纸上的要求，齿轮的精度等级，或客户另有规定）

wondear · 发表于 2021-4-5 13:37

zl3264507 发表于 2021-4-2 15:17
图中的横着的直线代表啥（齿形齿向评定的范围），中间的直线是啥（是检查报告上左右齿面的分界线），判断 ...

好的谢谢我研究研究
