面齿轮输出3D，端面齿轮插齿怎么改善

风风雨雨玩玩天

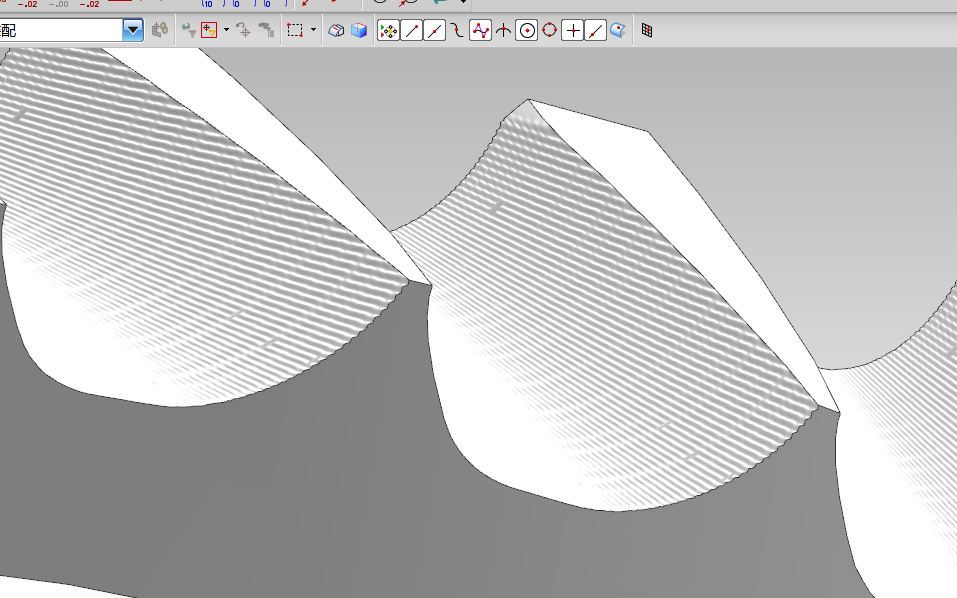

用KISSSOFT做面齿轮输出3D数据，因面齿轮的输出由插齿刀行程，所以有刀具的痕迹，
请问各位，这个怎么才能去除或者改善呢？更改了插齿次数与步骤数的3D数据又会变得很大。下面是截图

18929343671

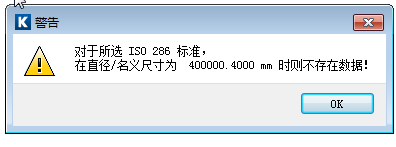

版主，你好，kisssoft建模面齿轮，输入参数计算总是出现类似报错，怎么解决

970040336

有没有高手入场

970040336

小齿：模数：0.6      齿数：5齿  大齿：31齿    要怎么建模呢？

970040336

小齿：5齿   模数：0.6
大齿：31齿 要怎么建模呢？

yzgys

建议用UG参数化建模

13640236732

yzgys 发表于 2022-3-14 09:50
建议用UG参数化建模

建议用MATLAB建模。

hyfjy

你的图上显示的是面齿轮的倒角部分，而真正使用的齿面仅在图片中一个齿的顶端留下了一点点，说明你的模型取的齿宽有严重的问题，把真正的齿面都排除在外了，只用小端的过度曲面，这样的模型虽然是按你的设计要求进行“建模”的，而这样的模型是完全无用的，总结出来的就是面齿轮的建模大端应尽量避免顶切，而小端则要尽量避免根切，你只要面齿轮的小端根切，是不能进行“传动啮合”的，这只是过度曲面。
面齿轮的设计不能随心所欲，只能遵从面齿轮的基本传动原理形成的可用部分，第一，圆柱齿轮的齿数不能太少，通常不能少于8个齿，第二，传动比也不能太小，通常要大于2.5。第三，在面齿轮的齿宽上，只能截取大端顶切到小端产生没有严重的根切的部分，（小端的根切会快速地占用小端的齿形），这样才能设计出符合传动原理的面齿轮模型。
绝不要想当然地任意给定面齿轮的宽度，否则你就会怪使用的软件“不行”了。

hyfjy

本贴的关键，不是使用什么软件的问题，而是设计的思想就错了。如果偏偏想要得到在传动中根本就不存在的那部分齿形，啥软件也没有用。

hyfjy

把基本原理搞清楚，面齿轮的设计中对比齿宽的选择是有明确的要求的。还有一些附带的要求，传动比较大的面齿轮，比较容易得到比较漂亮的齿形结构，当传动比接近于1时，啮合的齿面宽度会明显的减少，即使勉强设计，得到的齿宽也不可能让人满意，更不要说是小轮齿数大于面齿轮的齿数了，在这样的条件下，圆柱齿轮也失去了允许轴向串动的可能，就因为有明显的齿面干涉现象了。
