直伞锥齿轮，锻造尺寸，图示尺寸该如何测量，求教各位老师！！！

qqj3143 · 发表于 2021-3-20 13:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

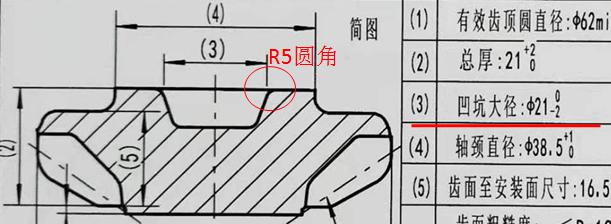

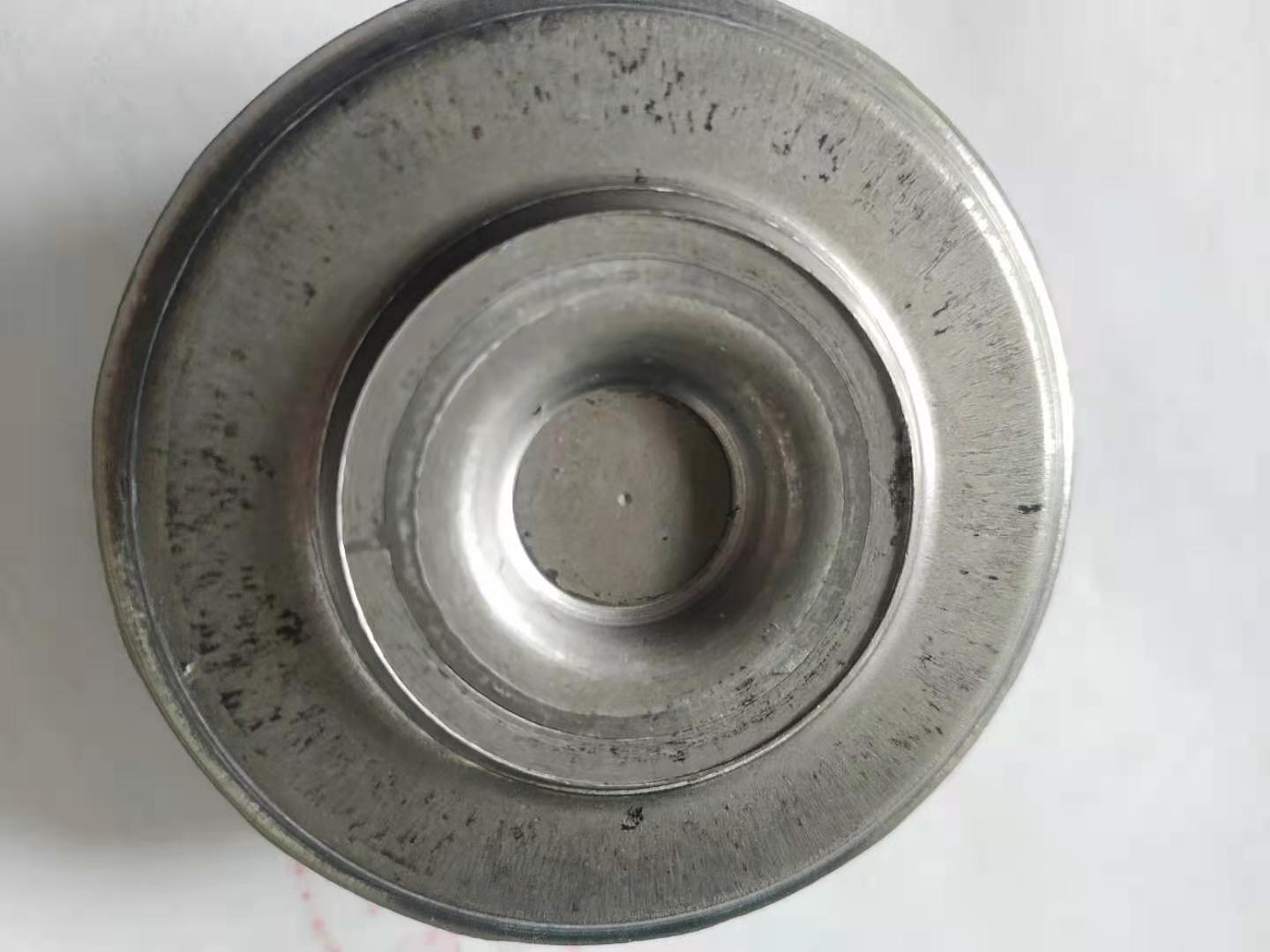

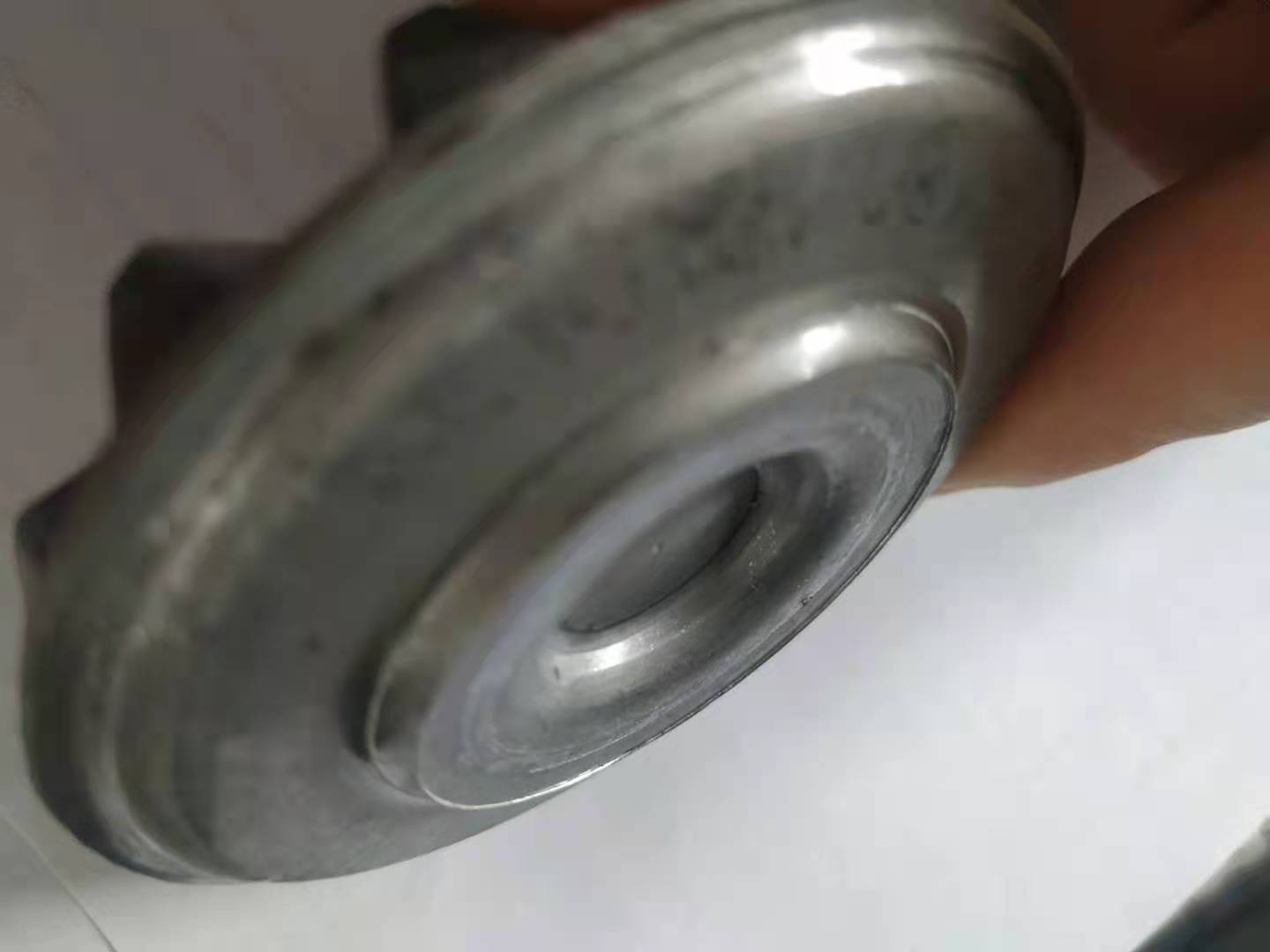

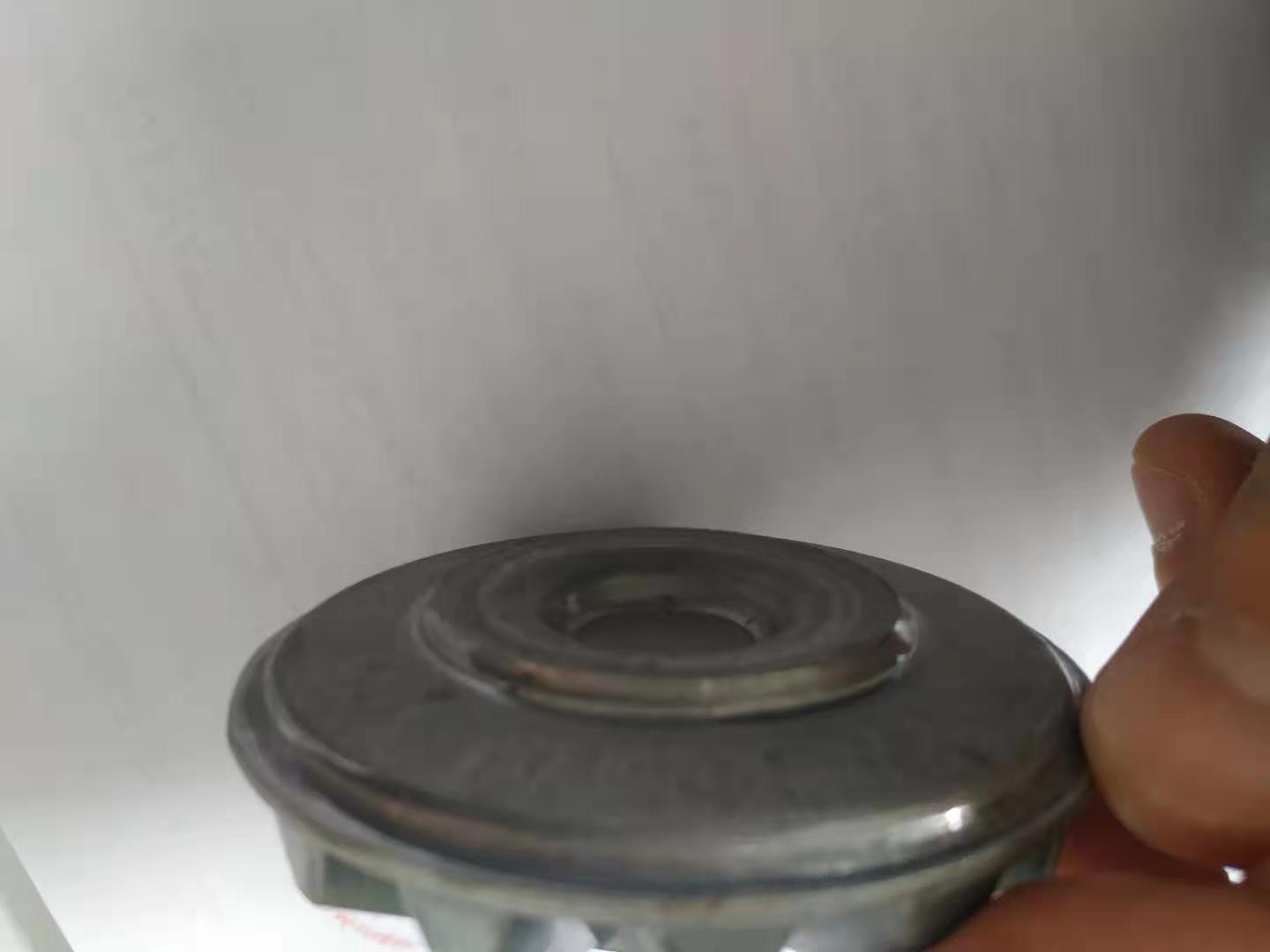

请教各位老师，图中（3）凹坑直径尺寸该如何去测量，直伞锥齿轮，冷整形工序模具顶杆顶出的凹坑，工艺中要求用游标卡尺测量，测量处有个R5圆角，游标卡尺测不准，客户审核时开出了不合格项，要求优化检测方法。求教各位大师，这种尺寸该如何去测量。

hyfjy · 发表于 2021-3-20 20:32

精锻件的图示圆角，通常是在做模具时用车床加工的，一般为非配合尺寸类，故公差也会比较大，一般用靠模去靠一下，看一下透光度就足够了，毕竟这部分与齿轮传动没有直接的联系。对于孔的大端面尺寸，是加工模具时，在不倒圆角的情况下先车到位，然后再作圆角，也可以用一个与内端面凹坑的公称尺寸相同的塞规去检查一下，看一下配合的公紧就可以了。如果有足够的余量满足最后齿坯可以加工出最后的零件盲孔就满足了加工零件的要求。

13640236732 · 发表于 2021-3-20 14:54

你要问人家这个用途是什么？这样的尺寸一定测量不准的，一定是实配出问题了。还有个问题，你们的锻造是哪里做的？我想做面齿轮的锻造，没有供应商。我的电话13640236732.

jxgzlyh · 发表于 2021-3-21 08:28

这是不是把TS16949用的过渡？或者说太机械教条化了？这种情况，我觉得控制模具尺寸，比大费周折测毛坯尺寸更有意义

jingshi · 发表于 2021-3-21 08:47

势必要测量，只能采用控制高度测量了。

yzgys · 发表于 2021-3-21 09:15

可使用轮廓仪检测，此特性策划探测时，选用卡尺检测实际是无效的，所以可以开具一般不合格项

HBTIANZE · 发表于 2021-3-21 11:14

做个样本检验检验比较方便。

qqj3143 · 发表于 2021-3-21 14:56

jxgzlyh 发表于 2021-3-21 08:28
这是不是把TS16949用的过渡？或者说太机械教条化了？这种情况，我觉得控制模具尺寸，比大费周折测毛坯尺寸 ...

这个尺寸是模具上顶杆控制的，只要保证顶杆尺寸就可以保证。没必要为了这个尺寸而大费周章！

psk107520 · 发表于 2021-3-21 15:52

我觉得这个尺寸是不太重要的，公差都给那么大！如果想要检查此尺寸，可以尝试下，利用钢球配合高度尺测量

qqj3143 · 发表于 2021-3-21 16:57

psk107520 发表于 2021-3-21 15:52
我觉得这个尺寸是不太重要的，公差都给那么大！如果想要检查此尺寸，可以尝试下，利用钢球配合高度尺测量

求教，钢球配合高度如何去检验？
