本人设计了一个摆线齿3D，没放放侧隙的。请大师校核一下齿形有没有问题。

13640236732

感觉传不上图片

yzgys

可以参考https://www.gearbbs.com/forum.php?mod=viewthread&tid=7899 阿懵版主 《摆线轮齿形曲线在cad中绘制》

13640236732

yzgys 发表于 2021-3-5 10:20
可以参考https://www.gearbbs.com/forum.php?mod=viewthread&tid=7899 阿懵版主 《摆线轮齿形曲线在cad中绘 ...

不知道对不对，请有专业软件的人来对比一下

hyfjy

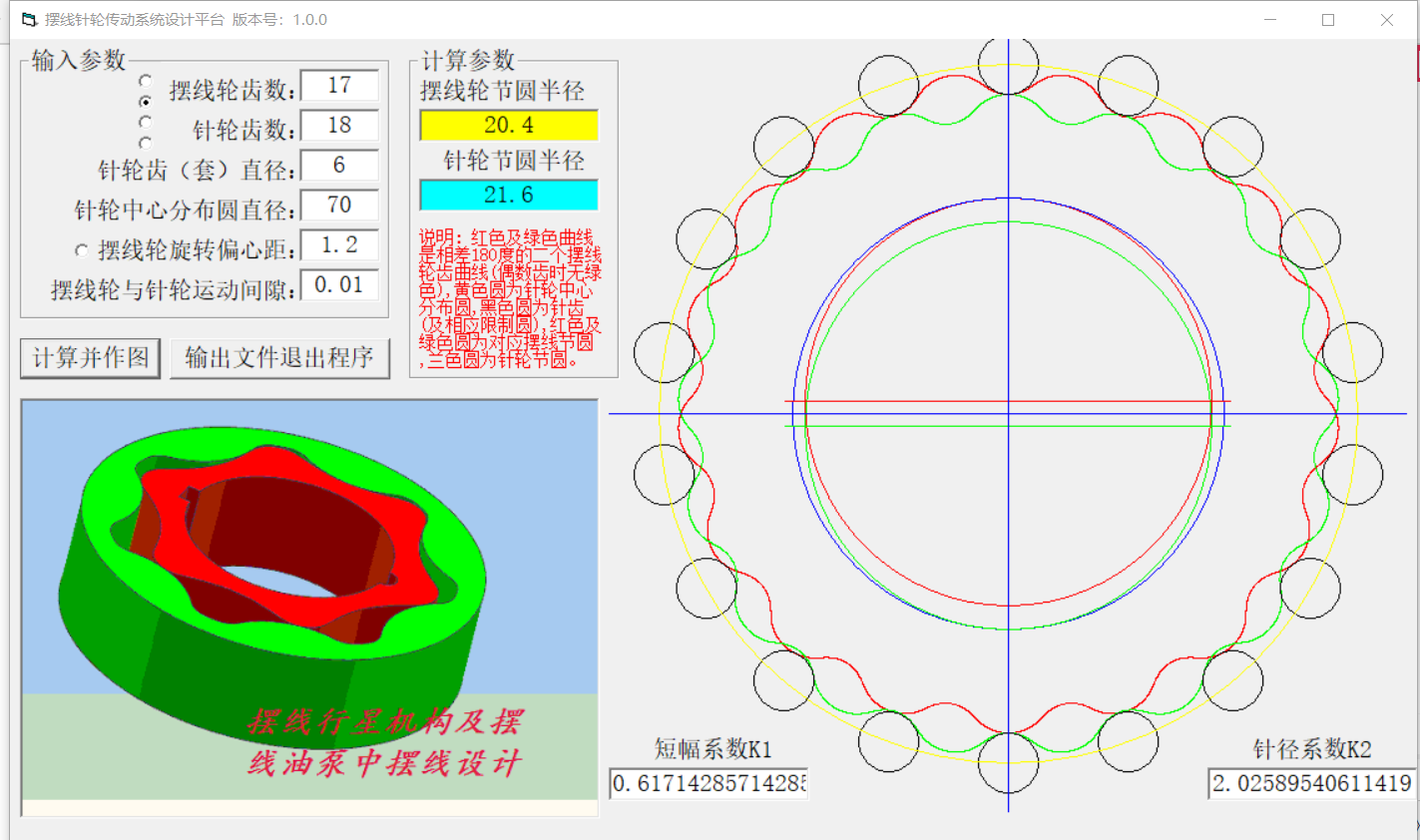

计算：

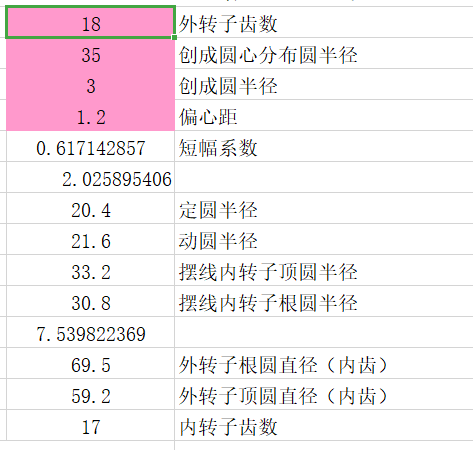

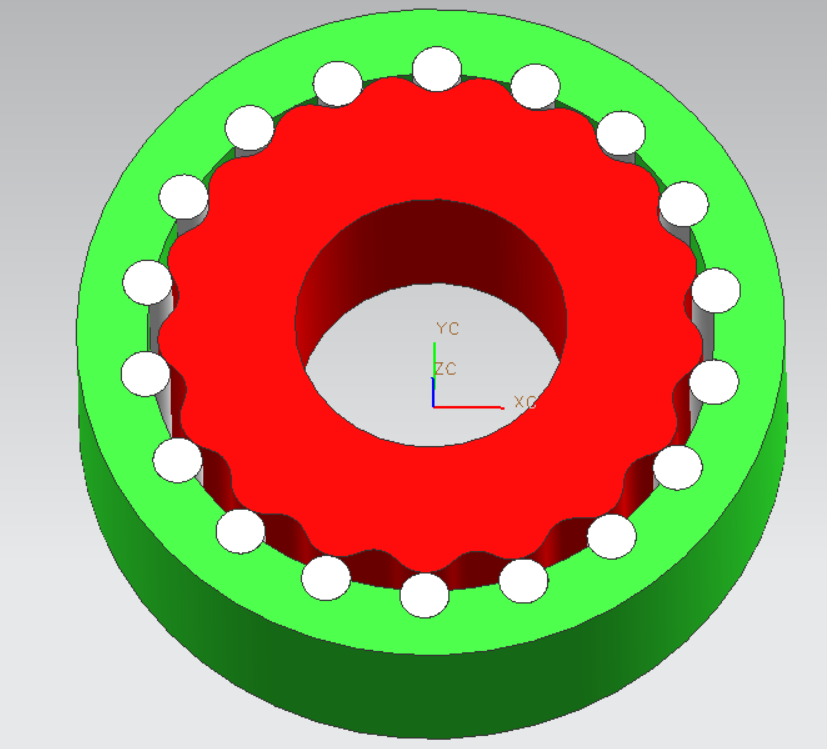

三维图：

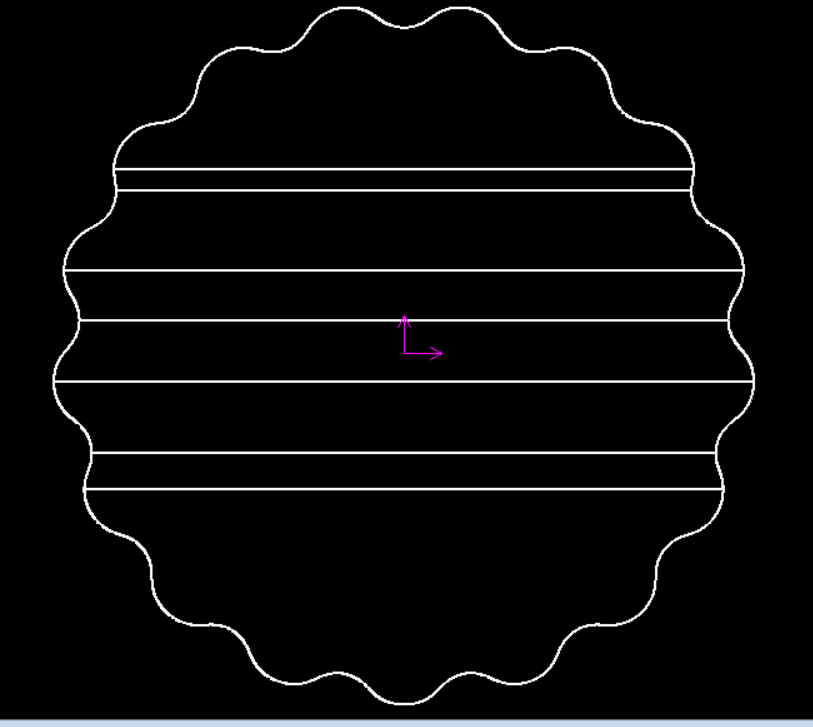

二维图：



计算数据：
摆线轮偏心距  :  1.2
摆线轮外圆半径: 33.19
摆线轮节圆半径: 20.4
摆线轮根圆半径: 30.79
摆线轮齿数    :  17
针轮齿数      :  18
针轮分布圆半径: 35   针轮分布圆直径: 70
针轮(套)半径  : 3  针轮(套)直径: 6
针轮节圆半径  : 21.6
设计啮合间隙  :  0.01
针轮限制圆直径: 68.78
短幅系数      : 0.617142857142857
针径系数      : 2.02589540611419

公法线：
极限尺寸      : W 6 = 54.7586522101089
极限尺寸      : W-6 = 54.3703882833336
极限尺寸      : W 8 = 64.1912619482279
极限尺寸      : W-8 = 61.2873200413593
极限尺寸      : W 9 = 66.1356150575024
极限尺寸      : W-7 = 58.9589141420696
极限尺寸      : W 7 = 60.359774789465

13640236732

hyfjy 发表于 2021-3-5 22:44
计算：

大师把3D放出来看看，我想对比一下，看看自己的对不对

hyfjy

13640236732 发表于 2021-3-6 14:13
大师把3D放出来看看，我想对比一下，看看自己的对不对

B1718.zip (254.92 KB, 下载次数: 19)

2021-3-6 20:24 上传

点击文件名下载附件

多多指教，谢谢。

13640236732

hyfjy 发表于 2021-3-6 20:24
多多指教，谢谢。

感谢大师，我的除了没放侧隙，轮廓和您的都对得上的。

hyfjy

13640236732 发表于 2021-3-6 21:07
感谢大师，我的除了没放侧隙，轮廓和您的都对得上的。

可以计算出几个齿或者多个齿的公法线长度值，作为加工时的参考。

13640236732

hyfjy 发表于 2021-3-6 21:20
可以计算出几个齿或者多个齿的公法线长度值，作为加工时的参考。

好的，谢谢大师指点！我回去增加公法线的计算进去。
