半轴齿轮齿顶锻造缺陷，一直分析不出原因，求解！

qqj3143 · 发表于 2021-2-26 08:47

您需要登录才可以下载或查看，没有账号？注册

x

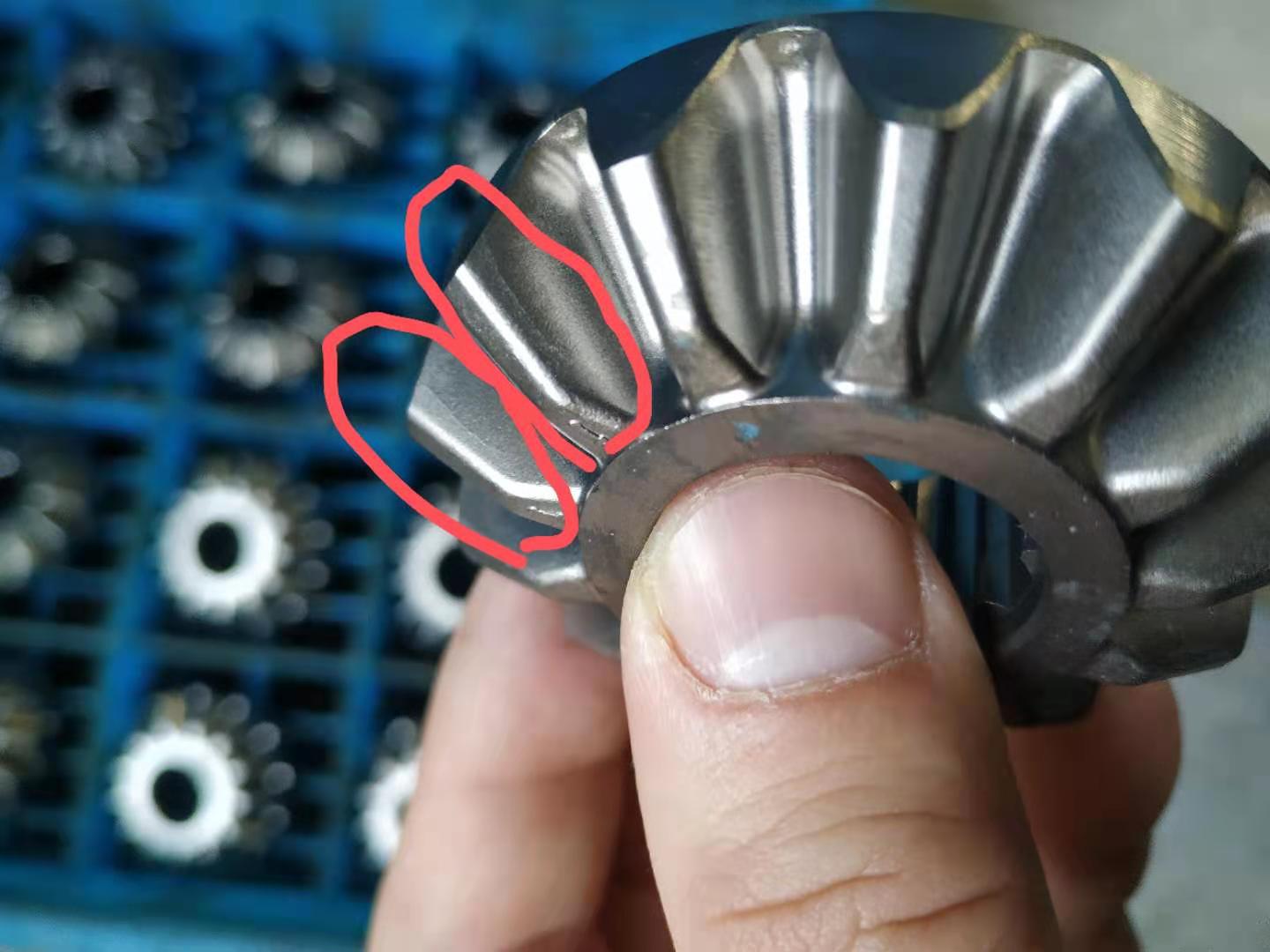

R角处微裂纹1

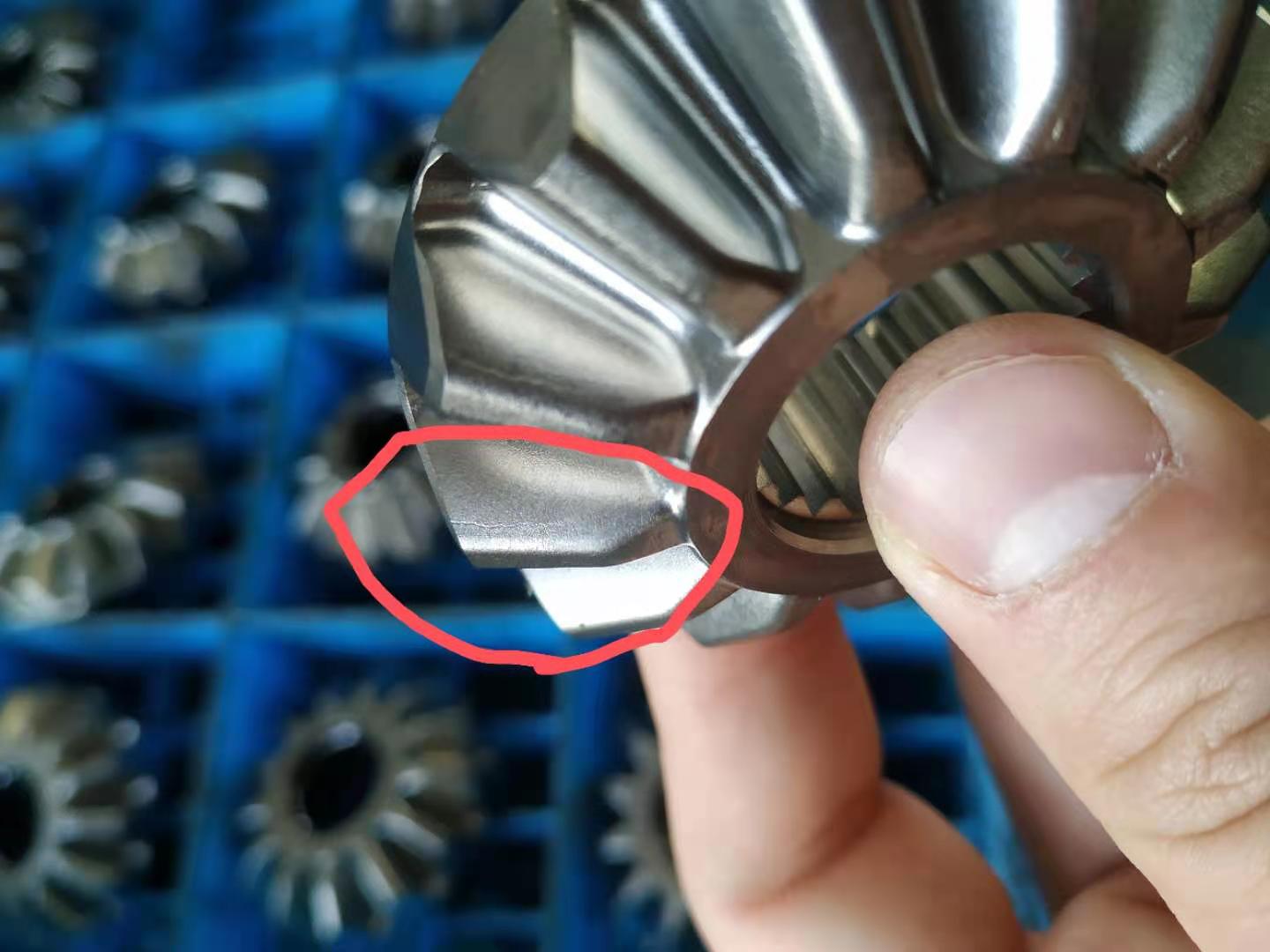

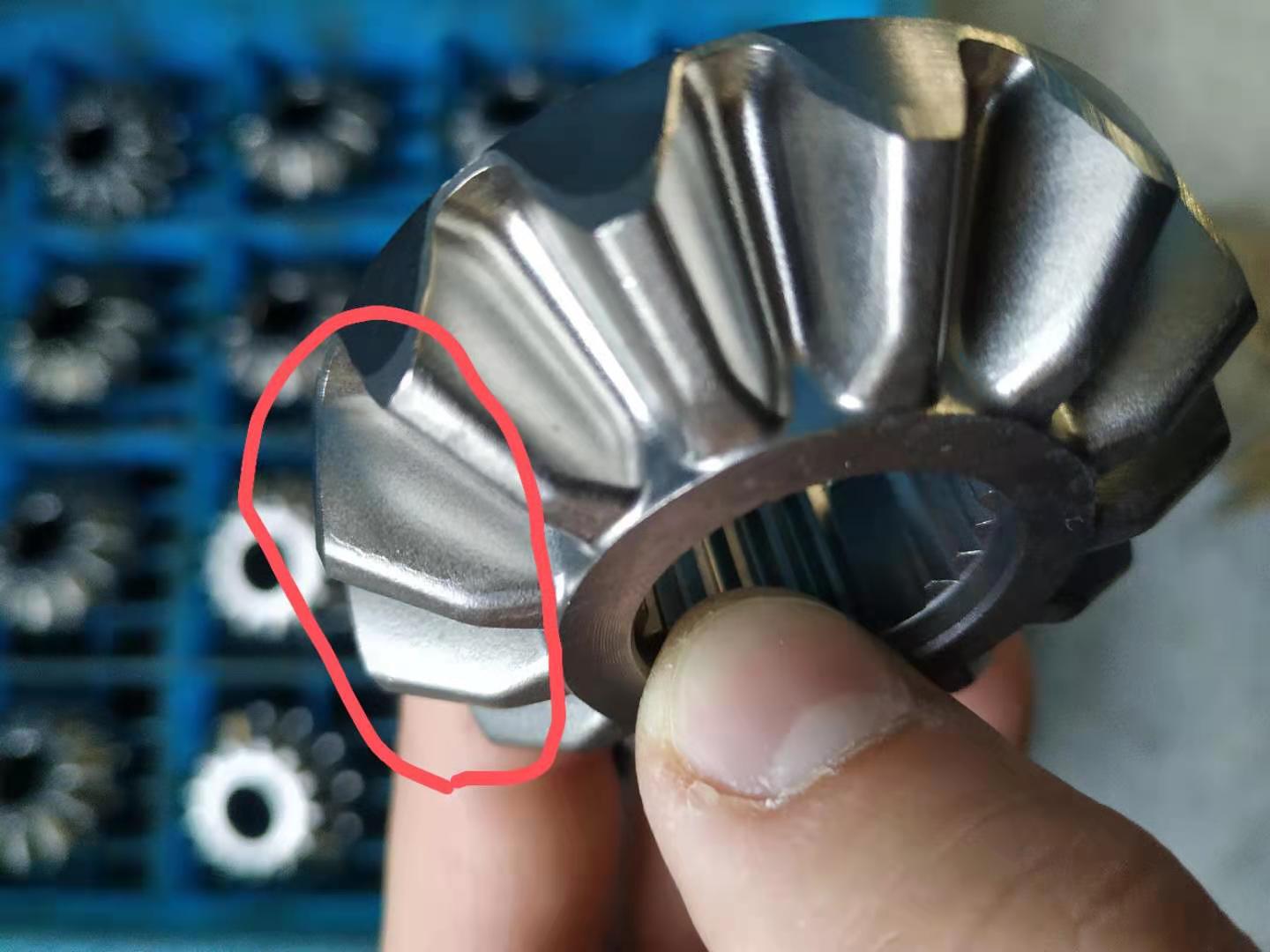

半轴齿轮齿顶R角处有微裂纹，一件齿轮上多个齿有该缺陷，缺陷比例10%左右，初步分析是锻造模具，温锻模具和冷整形模具不吻合导致的锻造缺陷，锻造工序：温锻出坯+冷整成形。求教各位大神，

13640236732 · 发表于 2021-2-26 13:14

你好，这是你们自己锻压的吗？我也想要锻压齿的供应商，电话13640236732

jingshi · 发表于 2021-2-27 08:31

把余量增加少许

13640236732 · 发表于 2021-2-27 17:48

能否加个好友，QQ1441194169.我帮你分析。

hyfjy · 发表于 2021-2-27 21:16

估计粗锻与精整，应该设计不同压力角的模型，在精整过程中，让齿面有金属层流动，充满模腔，就不会有齿面的锻造缺陷了。模腔的产品齿顶圆角应该布置合适，可以保证顶部完整平滑。

qqj3143 · 发表于 2021-3-3 07:36

hyfjy 发表于 2021-2-27 21:16
估计粗锻与精整，应该设计不同压力角的模型，在精整过程中，让齿面有金属层流动，充满模腔，就不会有齿面的 ...

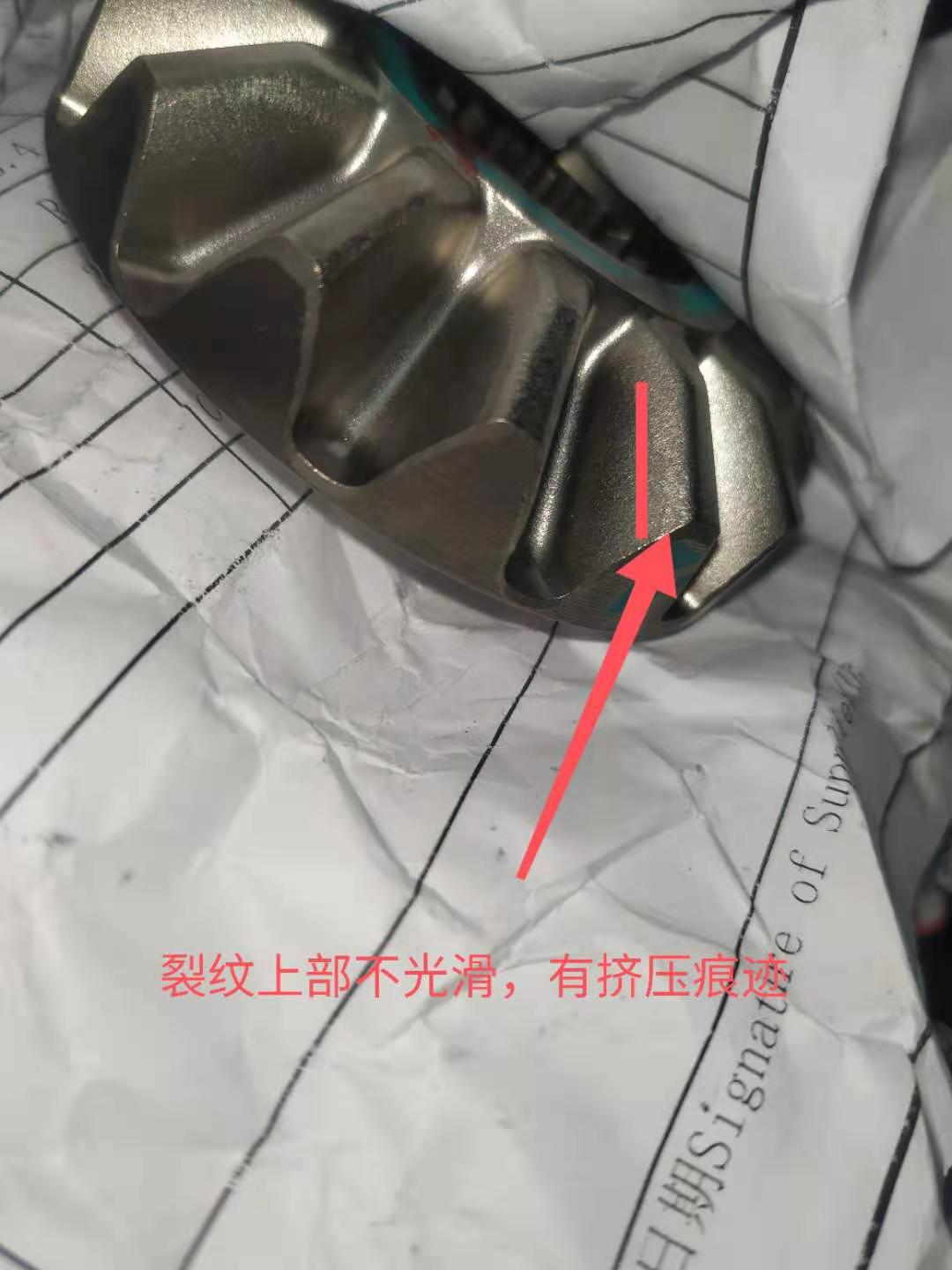

受教了，谢谢您！裂纹缺陷上部不光滑，与正常齿面粗糙度不同，有挤压痕迹，有点像挤压覆盖

jingshi · 发表于 2021-3-3 07:58

qqj3143 发表于 2021-3-3 07:36
受教了，谢谢您！裂纹缺陷上部不光滑，与正常齿面粗糙度不同，有挤压痕迹，有点像挤压覆盖

就是余料不足或余料分配不合理造成的精整覆盖不完整。

hxhzzg1 · 发表于 2021-3-3 08:02

差速器锥齿轮也是锻造，一般裂纹是原材裂纹，第二锻造温度过高，造成过烧，锻造很容易出裂纹，锻造900-1200，保温1小时，锻造正火920-950保温1小时，纯属个人看法

qqj3143 · 发表于 2021-3-3 21:37

jingshi 发表于 2021-3-3 07:58
就是余料不足或余料分配不合理造成的精整覆盖不完整。

谢谢您的分析！
有没有这个可能，温锻模具锻的太多，超寿命上限，模具磨损变形，导致冷整时变形齿冷整不完整。

hyfjy · 发表于 2021-3-3 22:23

qqj3143 发表于 2021-3-3 21:37
谢谢您的分析！
有没有这个可能，温锻模具锻的太多，超寿命上限，模具磨损变形，导致冷整时变形齿冷整不 ...

我觉得不太可能、
