齿轮滚刀渐开线起始圆怎么计算

QQ616466960 · 发表于 2021-2-7 12:06

您需要登录才可以下载或查看，没有账号？注册

x

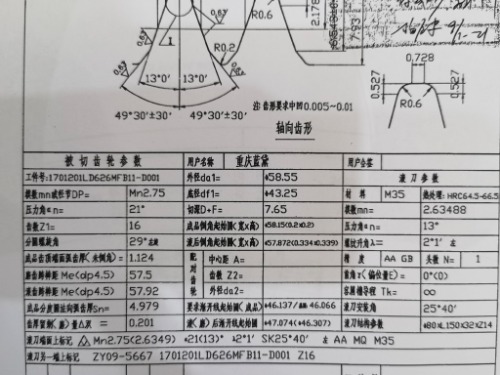

如下图如果刀具厂家已经设计出滚刀，如果改变其中几项，怎么计算挖根量、齿顶倒角、滚齿起始圆、齿根圆角它们之间的关系，

liuguangro73031 · 发表于 2021-2-8 07:37

同求，一直困惑着

569340337 · 发表于 2021-2-11 16:22

同求，谁能授业解惑？

yongxiangle1969 · 发表于 2021-2-12 08:40

主要有两种方法：一种简单的方法就是包络法（或称图解法），直接输入改后的滚刀参数进行包络，然后在包络图上测量你想知道的参数。精度也能满足日常工作的需要。另一种就是解超越方程法，一般都需要靠编程来求解。可以参考《齿轮刀具设计理论基础》。

cwhcn1 · 发表于 2021-2-19 10:45

精确计算很复杂，我自己编制了一套小程序，可以帮你计算。

请参考我的帖子：https://www.gearbbs.com/forum.ph ... d=396295&extra=

QQ616466960 · 发表于 2021-2-20 07:22

cwhcn1 发表于 2021-2-19 10:45
精确计算很复杂，我自己编制了一套小程序，可以帮你计算。

请参考我的帖子：https://www.gearbbs.com/for ...

有关书籍还是查看4楼提到的那个书籍吗

cwhcn1 · 发表于 2021-2-20 08:02

QQ616466960 发表于 2021-2-20 07:22
有关书籍还是查看4楼提到的那个书籍吗

是的，《齿轮刀具设计理论基础》。

QQ616466960 · 发表于 2021-2-22 17:45

cwhcn1 发表于 2021-2-20 08:02
是的，《齿轮刀具设计理论基础》。

我看了点点这个书籍，感觉和刀具厂家设计的数据差很多

舒国朋 · 发表于 2021-2-23 08:02

提示: 该帖被管理员或版主屏蔽

lgq_hmily · 发表于 2021-2-23 21:42

楼主，软件能否发下，385780987@qq.com
