伞齿刨安装距和实际安装距离不符咋办你的问题

a982749185 · 发表于 2021-2-4 21:37

您需要登录才可以下载或查看，没有账号？注册

x

按书本上的安装距离是，工件安装距离加上芯轴端面到机床主轴端面距离，就是机床工件箱游标尺所示的数值。但是我的和实际的差两个毫米这是咋回事？什么原因引起的。

jingshi · 发表于 2021-2-5 07:42

最大可能是测量误差造成，不知道你是怎么测量的，你介绍一下你的测量过程。

a982749185 · 发表于 2021-2-8 11:04

我用深度齿测量胎具到机床的距离加上工件的安装距

jingshi · 发表于 2021-2-9 07:53

a982749185 发表于 2021-2-8 11:04
我用深度齿测量胎具到机床的距离加上工件的安装距

实际数据有些是很难测量到的。就是机床形成的数据。

xhx13814122644 · 发表于 2021-2-9 08:32

实际装配调接触区的时候，安装距是有变化的

houjinwen · 发表于 2021-2-10 06:59

谢谢分享啊

鑫盛齿轮公司 · 发表于 2021-2-12 11:20

机台的安装距离还是自己动手测量一下比较放心，不要迷信机台自己给出来的参数。

hyfjy · 发表于 2021-2-23 22:35

相对于测量工具（锥齿轮综合检查仪），机床的精容易不准，在检验时，以符合安装箱体等同的安装距作为判定产品安装距是否合格的依据，在安装距下保证啮合间隙，接触区的大小，位置，噪音等需要检查的项目，完全合格以后，才能开始批量生产。

hyfjy · 发表于 2021-2-25 20:29

收到网友的一套角变位模型后，进行了运动仿真计算

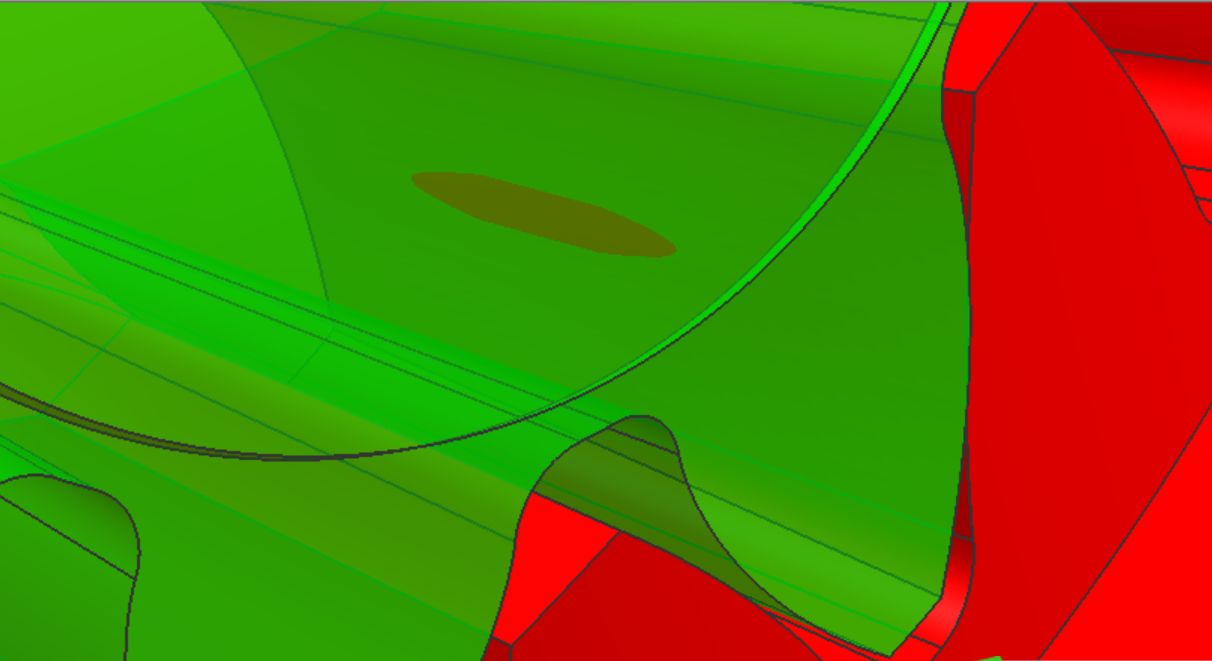

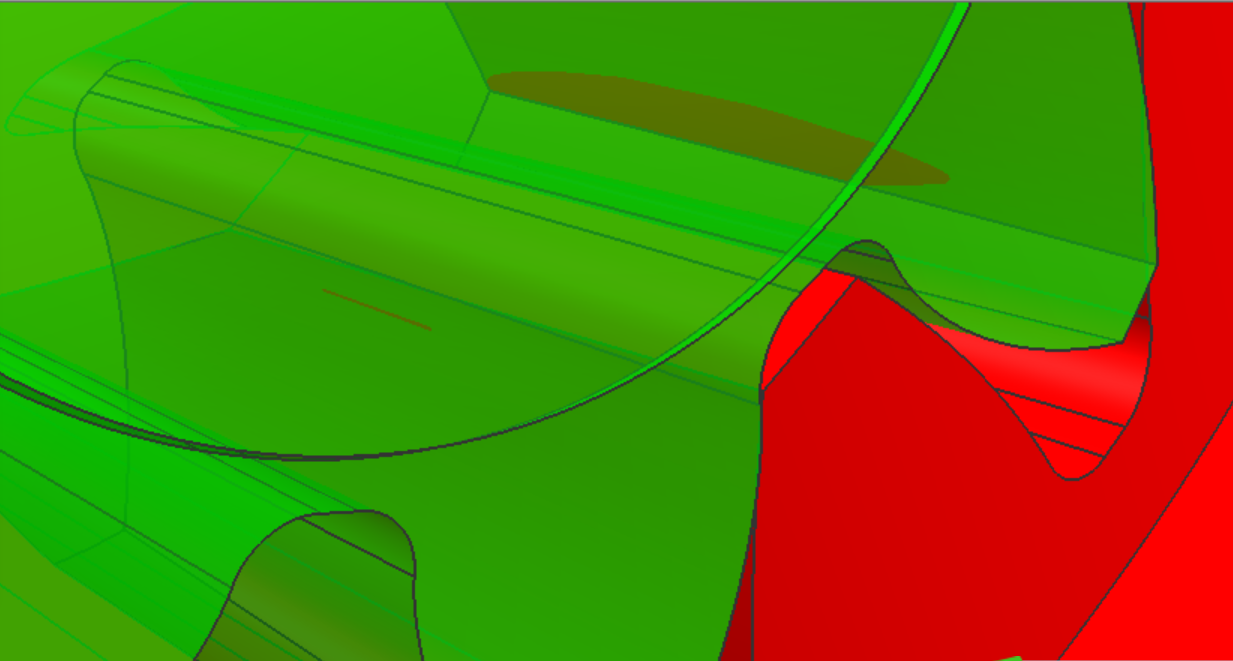

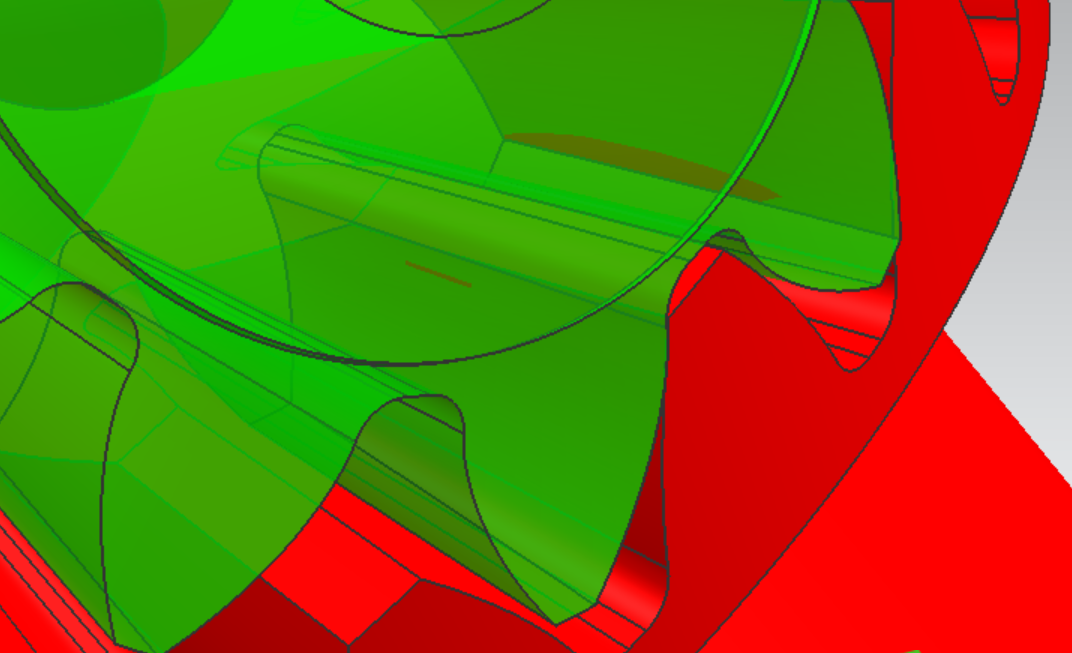

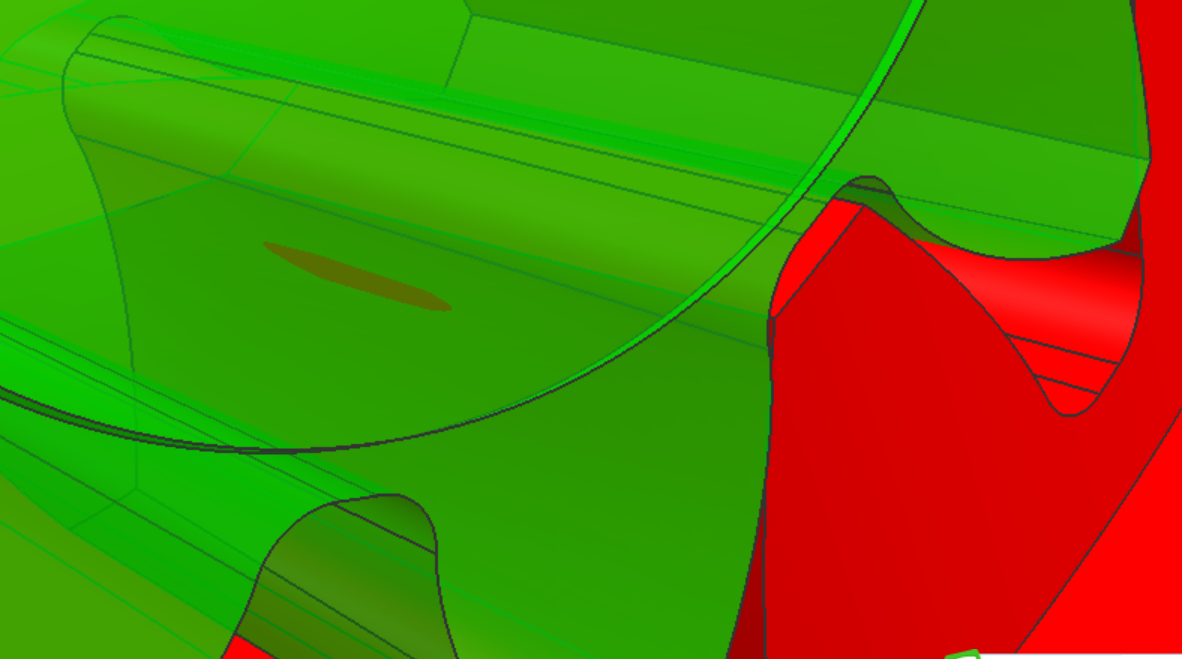

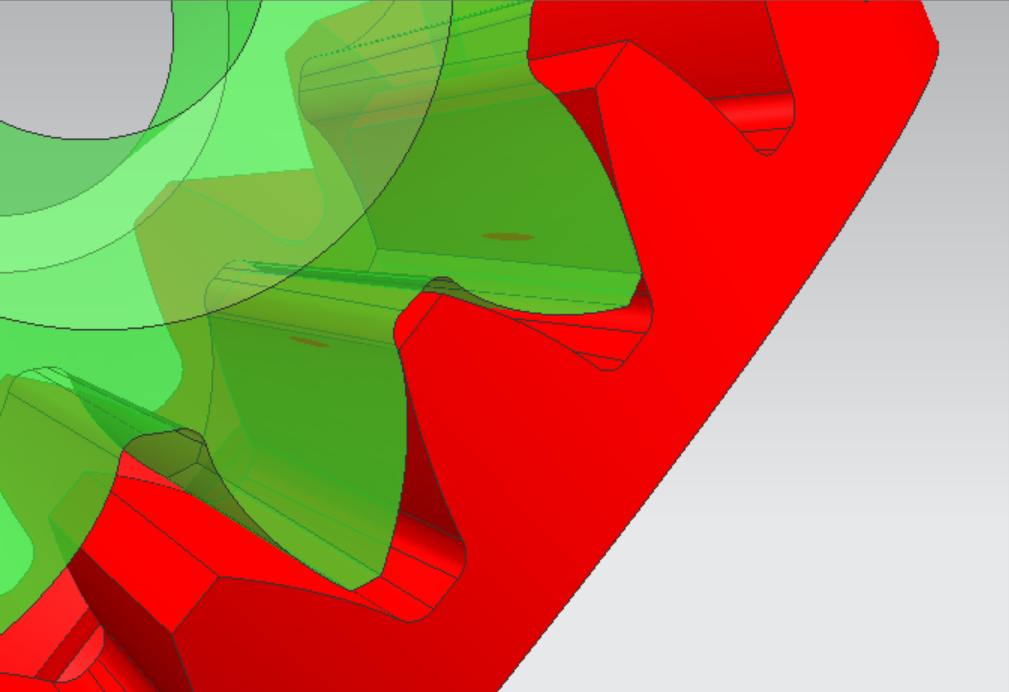

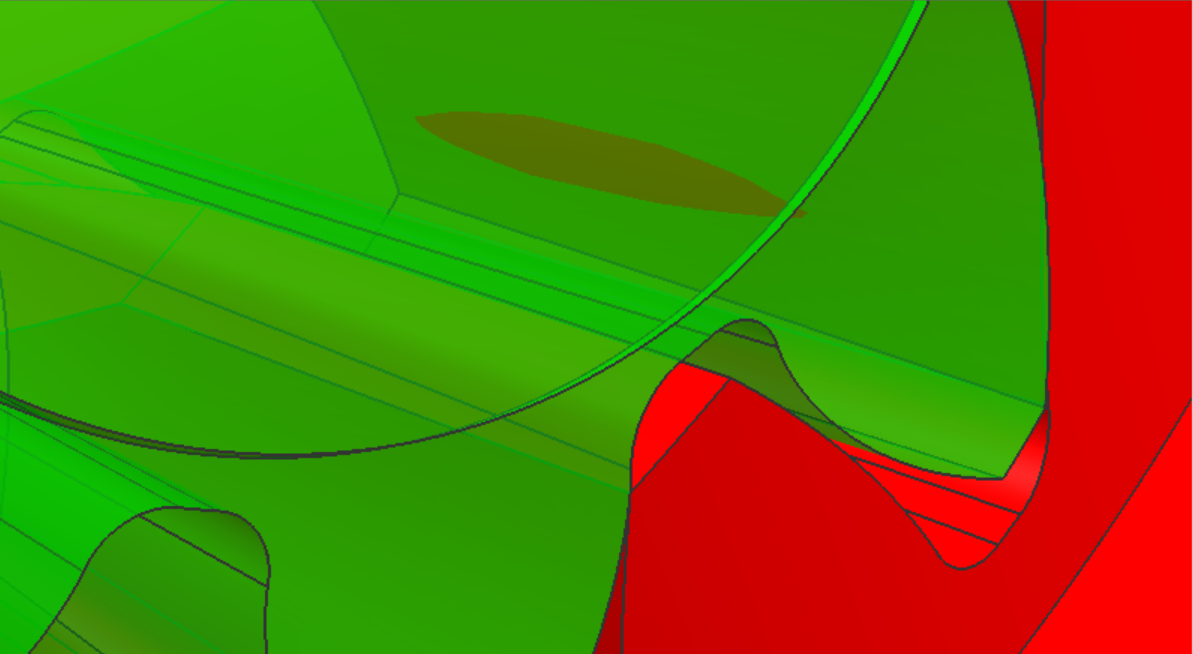

啮合过程的截图：

全过程的动画

结论：
大小轮齿形角不一致，造成在啮合过程中啮合迹线由小变大，同时啮合深度也由浅入深，实际上就是干涉了

hyfjy · 发表于 2021-2-25 20:34

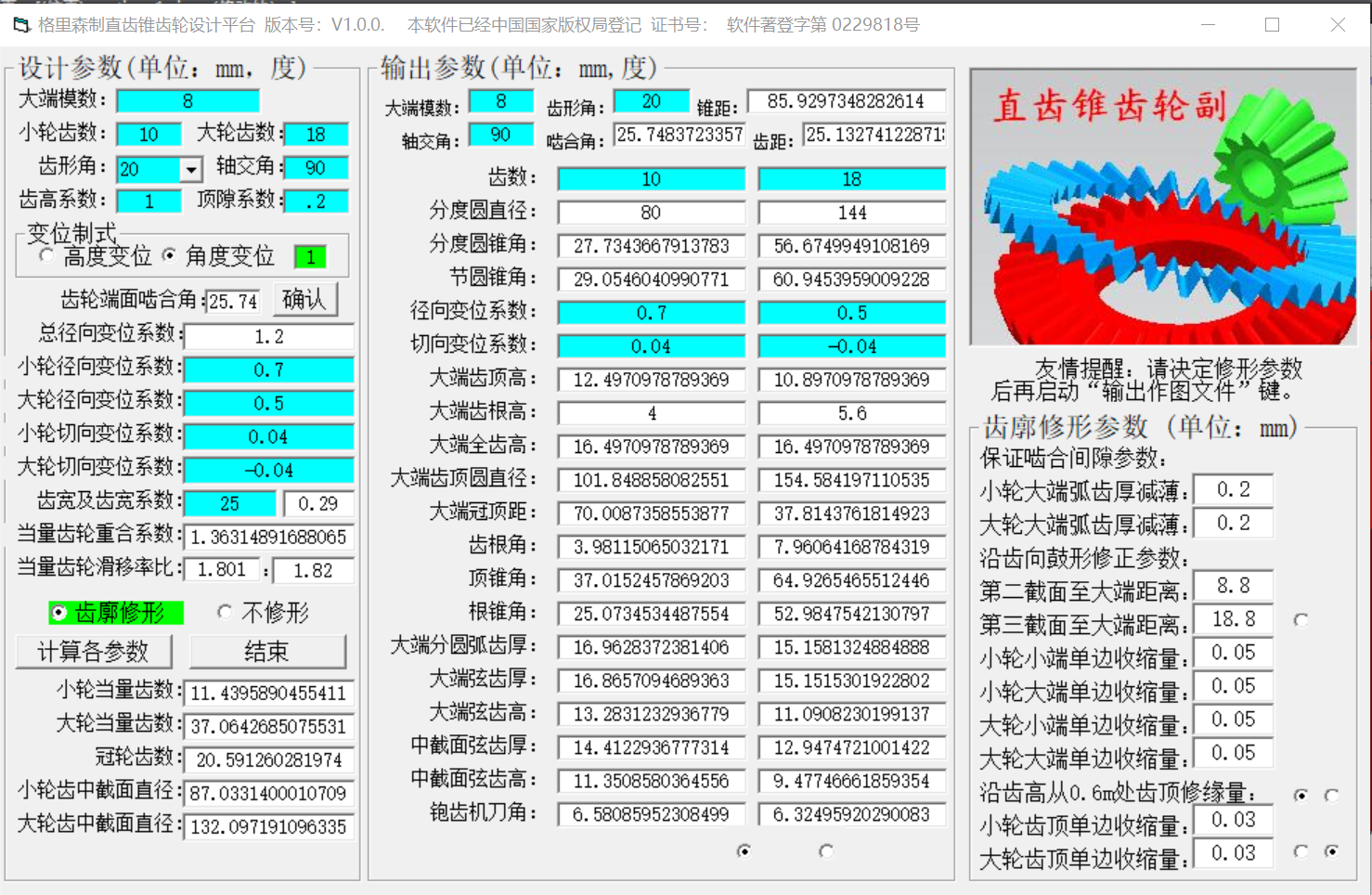

再举一个实际的计算例子，还是18比10齿的

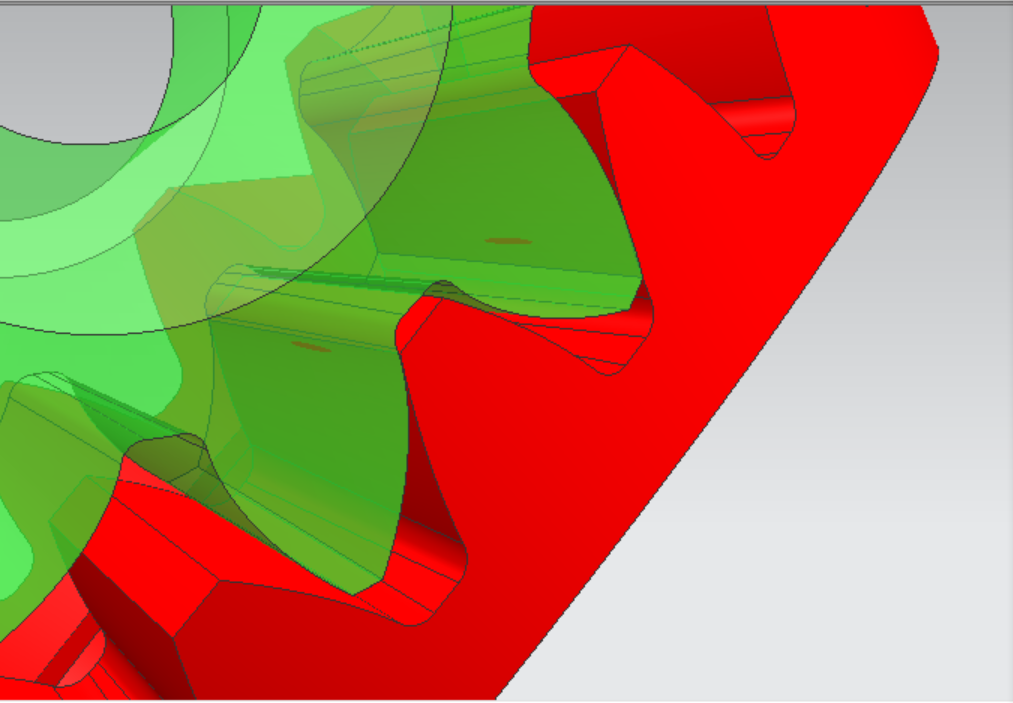

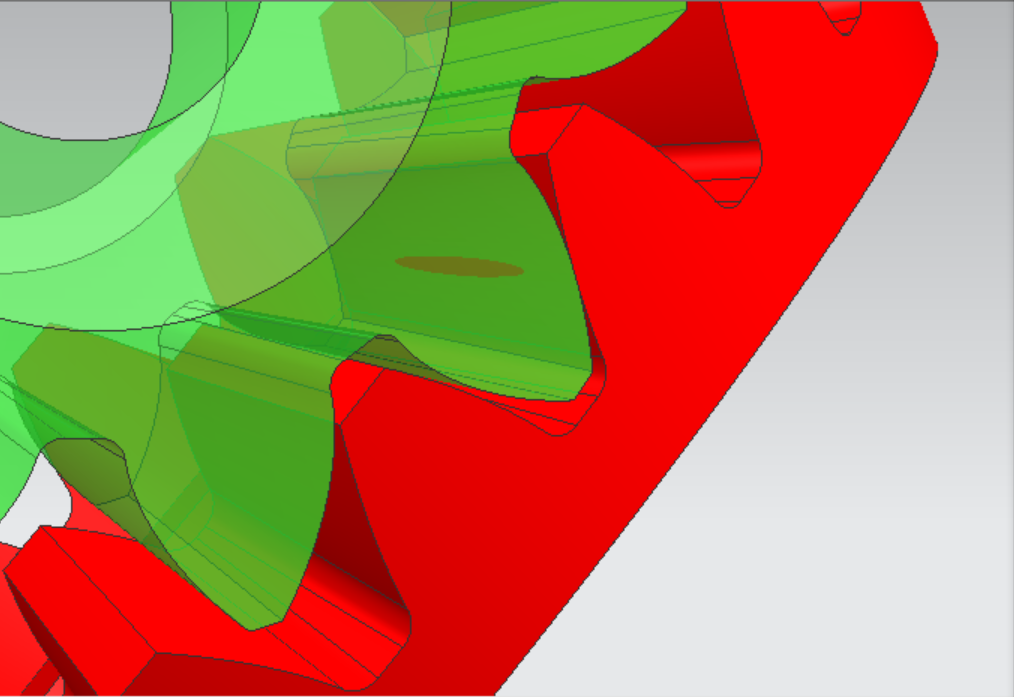

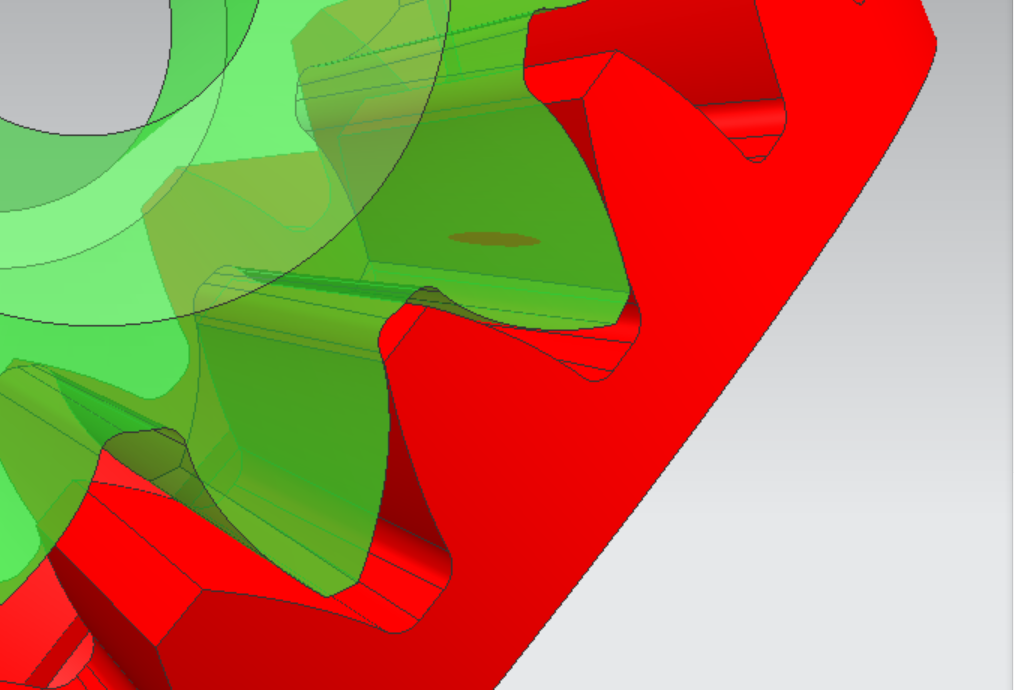

啮合的过程截图：

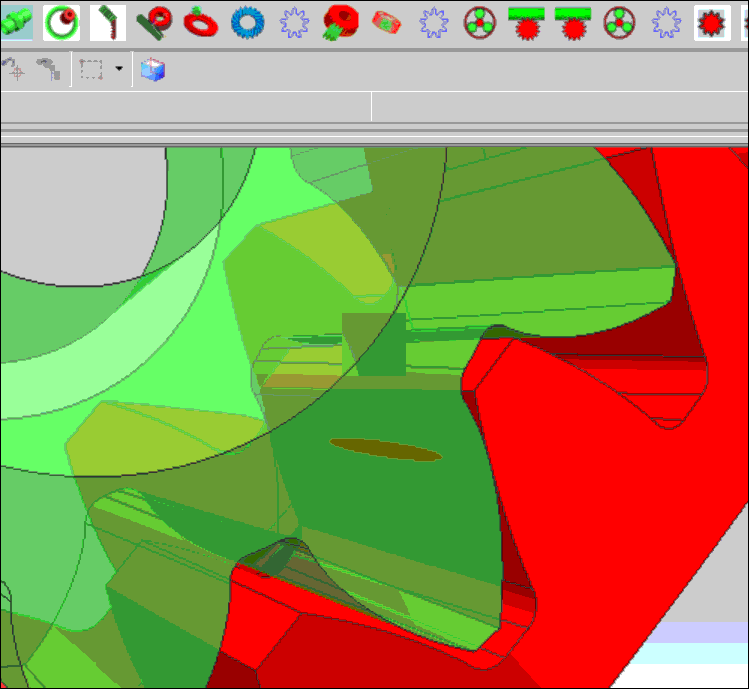

啮合全过程的动态图：

装配好的实体模型如下：

18-10.zip (5.72 MB, 下载次数: 3)
