请问粉末冶金材料SMF5030的齿面接触疲劳和弯曲疲劳强度是多少

sunkun0517 · 发表于 2021-1-31 10:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

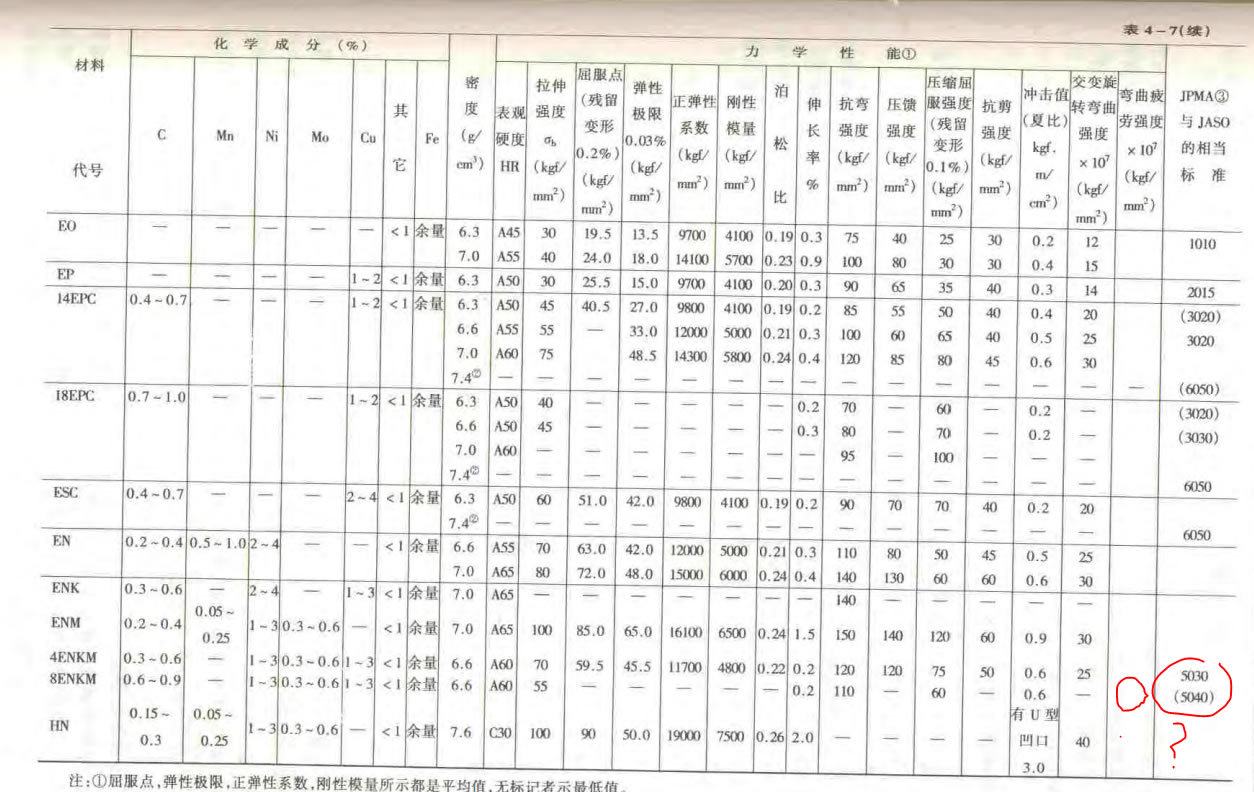

现在在做粉末冶金齿轮，强度校核过了，而且齿面硬度HRC35-45, 但不知道SMF5030的齿面接触疲劳和弯曲疲劳强度大概是是多少。打算拿几个样品是检测机构检测一下力学性能和组织。请问要检测哪几项能推出该材料的齿面接触疲劳和弯曲疲劳强度？屈服强度抗拉强度硬度金相组织还有吗？化学成分？能不能用ISO 6336-5的曲线图推导？谢谢


宁馨儿 · 发表于 2021-2-1 12:18

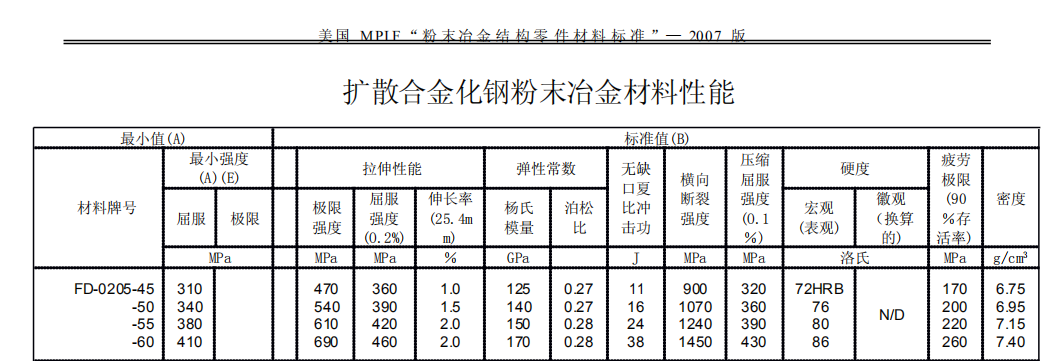

你这本书是《粉末冶金实用工艺学》？书里写了参照MPIF35

（SMF5040应该是对应牌号FD-0205？）
另外，

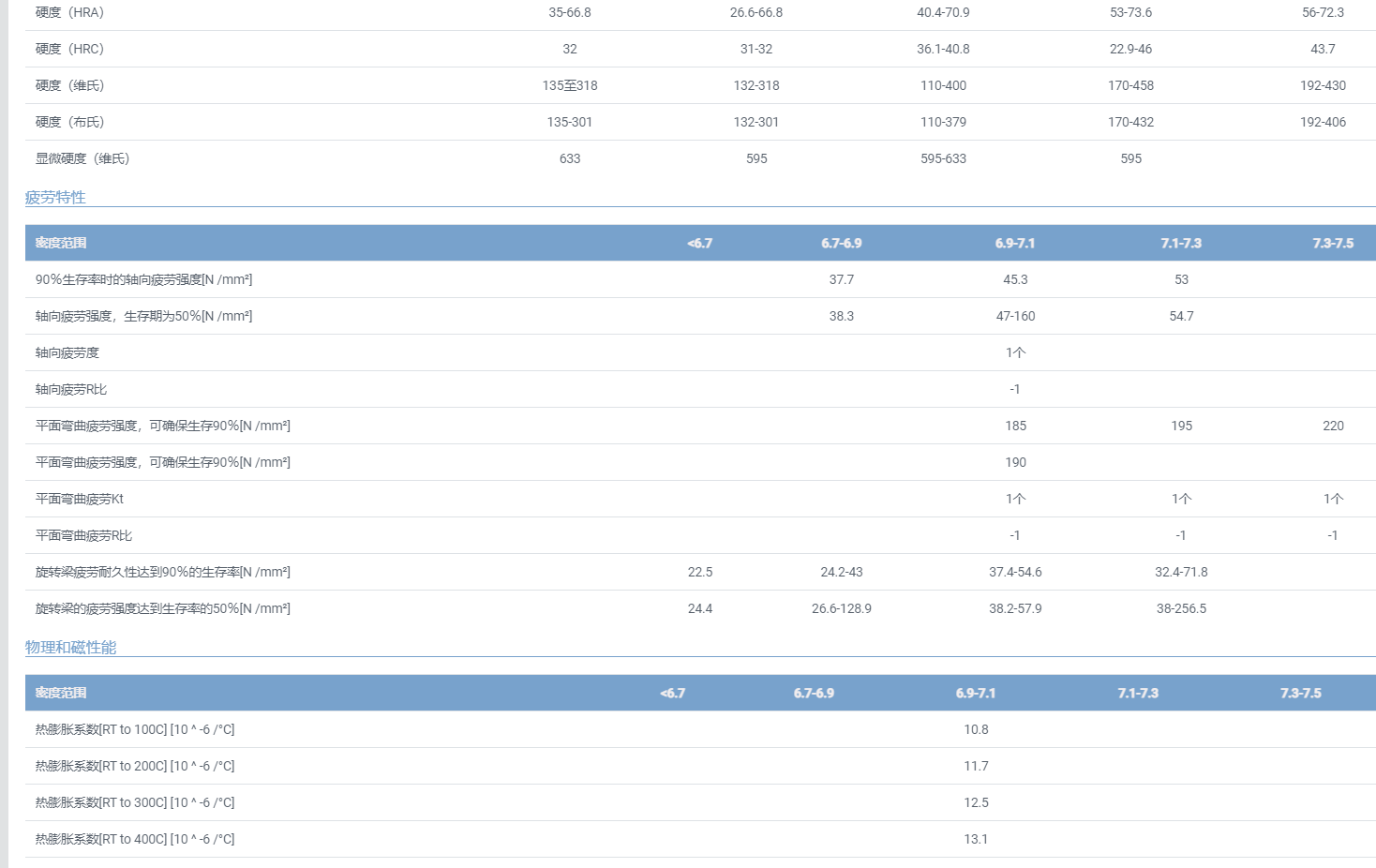

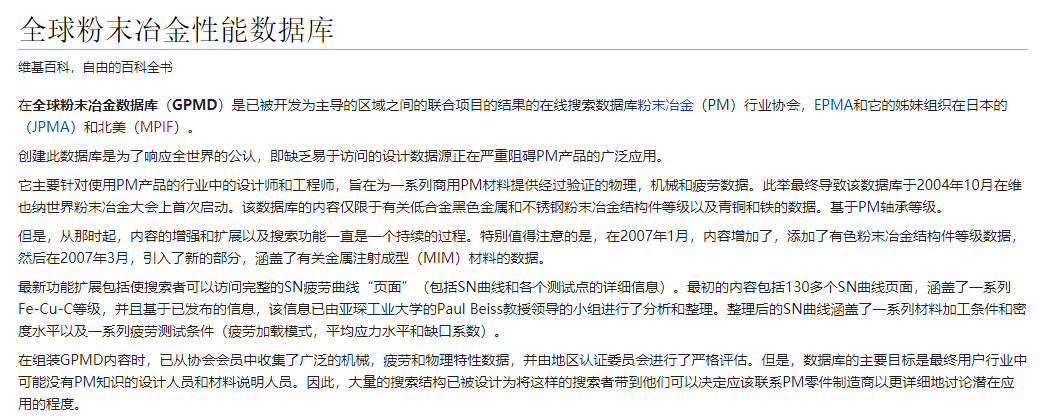

有个数据库：GPMD

里面可以查到很详细的参数：

（浏览器翻译的）
地址如下：http://www.pmdatabase.com/main/search

sunkun0517 · 发表于 2021-2-3 09:21

宁馨儿发表于 2021-2-1 12:18
你这本书是《粉末冶金实用工艺学》？书里写了参照MPIF35
（SMF5040应该是对应牌号FD-0205？）
另外，

非常感谢感谢。

我收藏了，是个宝藏

GearDesign · 发表于 2021-2-3 13:38

楼主图片出自哪本书？推荐一下啊，谢谢

sunkun0517 · 发表于 2021-2-4 19:14

GearDesign 发表于 2021-2-3 13:38
楼主图片出自哪本书？推荐一下啊，谢谢

粉末冶金齿轮设计、标准及应用

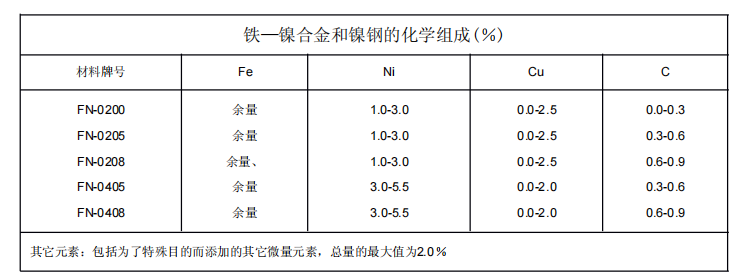

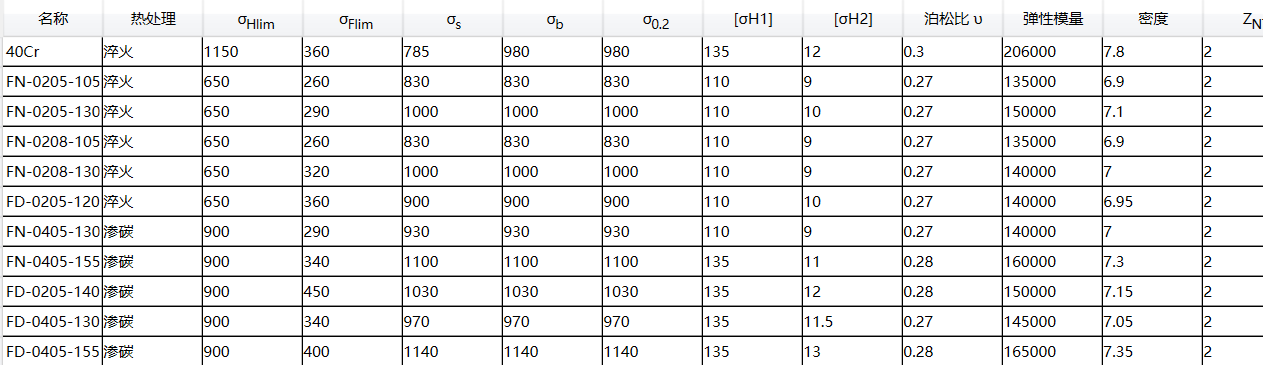

houjinwen · 发表于 2021-2-9 05:01

谢谢分享啊啊啊

账号		自动登录	找回密码
密码			注册

请问粉末冶金材料SMF5030的齿面接触疲劳和弯曲疲劳强度是多少

本帖子中包含更多资源。

浏览过的版块
