塑料齿轮与金属齿轮负载啮合时的尖叫问题怎么解决？

始于2007 · 发表于 2021-5-12 14:30

我感觉小齿轮的齿顶太尖了，齿数少变位大，

飞翔新莞人家 · 发表于 2021-5-12 16:14

我也遇到过这类问题，也不知怎么去解决，关注大神们的分享。

mrmrw · 发表于 2021-5-13 09:43

zshmail 发表于 2021-1-27 12:19
塑料齿轮精度差，径向跳动都有0.15-0.2.
顶隙0.35的作用除了存储润滑油，还有就是包容这个径向跳动的误 ...

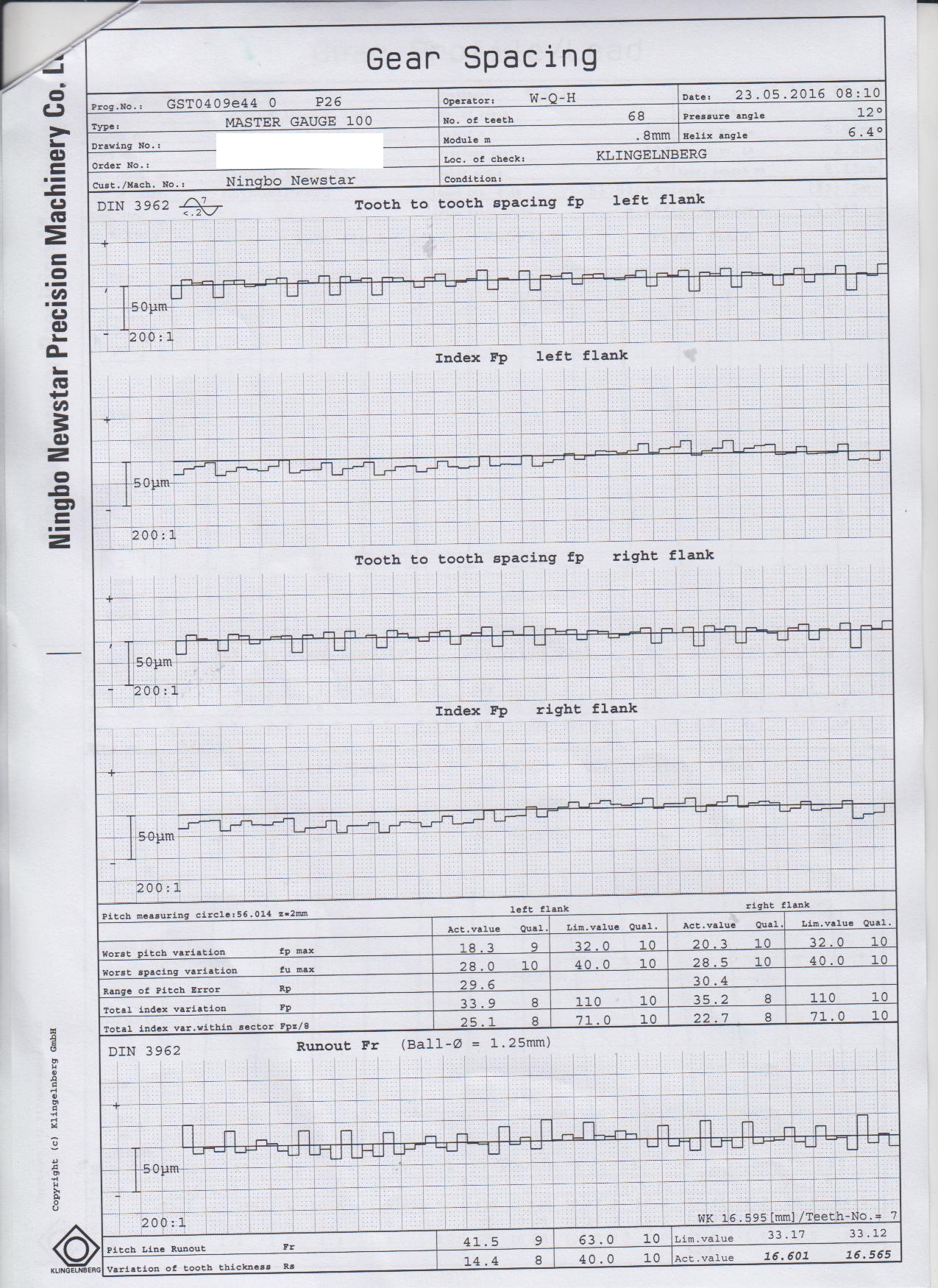

塑料齿轮的Fr也是可以控制得很好的！看来你没有做过塑料齿轮，我发一个我2016年做的塑料齿轮的检测精度报告你看看！
齿轮模数mn=0.8，齿数z=68的，外径在56.7左右的！使用的德国克林贝格P26检测的精度，从报告看，螺旋线存在一点偏差，这是因为塑料收缩大小头导致的，下一步可以将此指标可以修正过来。

mrmrw · 发表于 2021-5-13 09:48

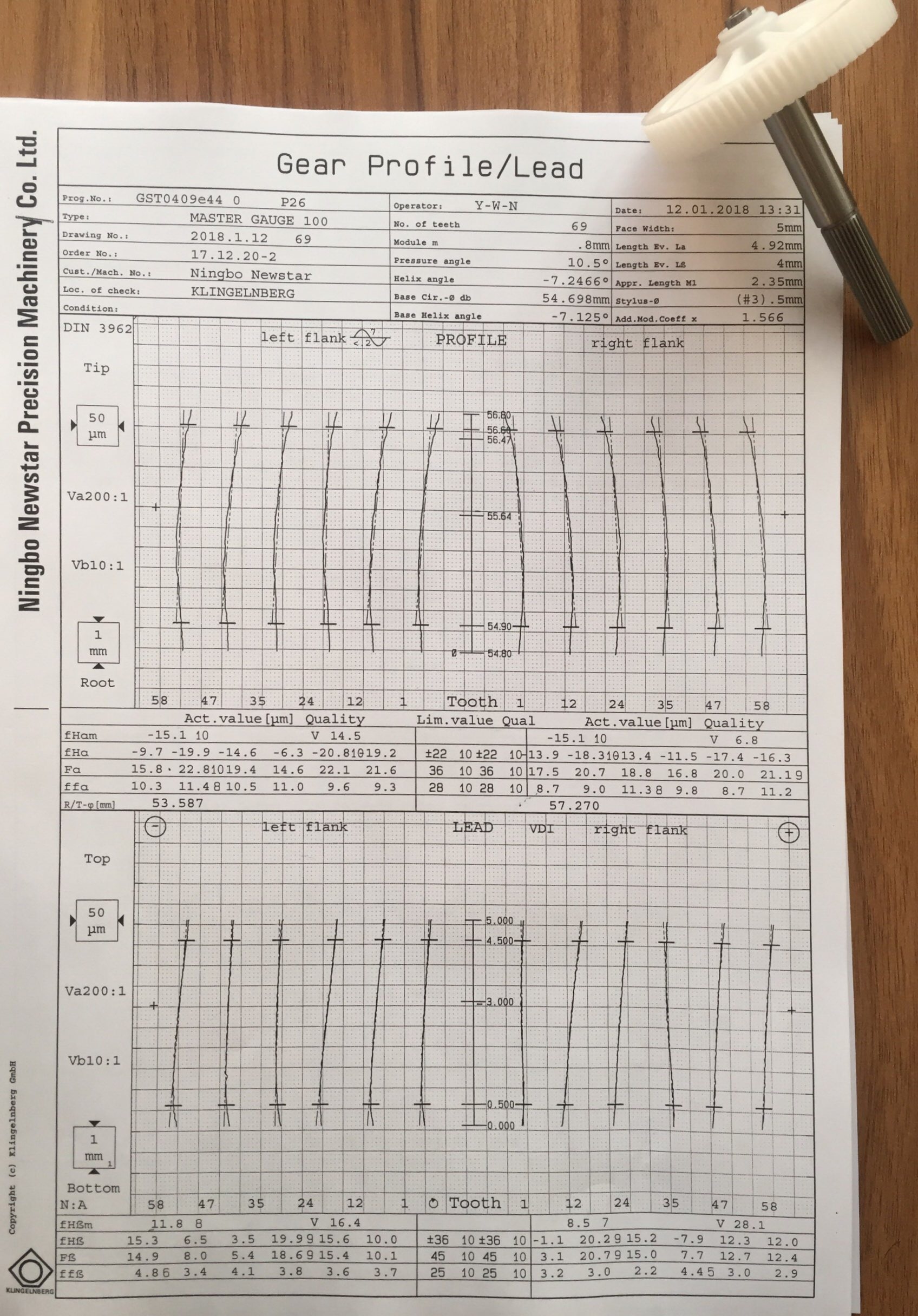

再发一个2018年做的塑料齿轮修形的检测报告

塑料斜齿轮的齿形修形已经很好的实现了。根据T1的试模结果修正T2的模具型腔，得到的齿形修凸结果是很明显的。外径58mm的斜齿轮，修凸后精度检测结果如下所示：另外，加强筋的结构导致齿距累积偏差波动非常有规律，这也从侧面反映了塑料齿轮的齿距精度跟结构有非常大的关系。如果修正结构，齿轮齿距偏差将进一步降低，而且可以降低Fr的数值，从而整体上提高塑料齿轮的精度。

mrmrw · 发表于 2021-5-13 09:50

从我个人的工作实践看，塑料齿轮的精度不一定很差。如果成本允许，精度可以做得比较好！

飞翔新莞人家 · 发表于 2021-5-13 10:16

mrmrw 发表于 2021-5-13 09:48
再发一个2018年做的塑料齿轮修形的检测报告

完美！！！与金属齿轮有一比

zshmail · 发表于 2021-5-13 13:22

mrmrw 发表于 2021-5-13 09:50
从我个人的工作实践看，塑料齿轮的精度不一定很差。如果成本允许，精度可以做得比较好！

学习了

daniel_wang · 发表于 2021-5-29 13:53

精度很好啊

flight · 发表于 2021-8-26 10:54

强度不足导致的吧

囸能量2020 · 发表于 2021-10-20 10:32

马老师技术杠杠的
