求齿轮传动设计详细教程，包括马达选型

kiwiboos · 发表于 2021-1-13 15:19

您需要登录才可以下载或查看，没有账号？注册

x

用在日用品上面，有图但不清怎么设计。请教下大家！包括马达选型

转动系统

kiwiboos · 发表于 2021-1-16 10:12

大齿轮转速需到1700rmp/min

yishuilian12345 · 发表于 2021-1-18 15:47

2.根据预选的马达，计算齿轮箱的传动比 3. 根据空间设计齿轮模数、齿数等， 4.强度校核

yishuilian12345 · 发表于 2021-1-18 15:48

1.确定齿轮箱工作时的功率P=T*N/9550，预测齿轮箱的效率,求马达所需最小功率，预选马达
2.根据预选的马达，计算齿轮箱的传动比
3. 根据空间设计齿轮模数、齿数等，
4.强度校核

jacmwg · 发表于 2021-1-18 16:40

有图？具体是指什么图，只要有齿轮的速比，齿轮的分布图再加上马达的详细参数，基本就可以设计出来了，主要是校核下齿轮的强度就OK了！

kiwiboos · 发表于 2021-1-18 17:18

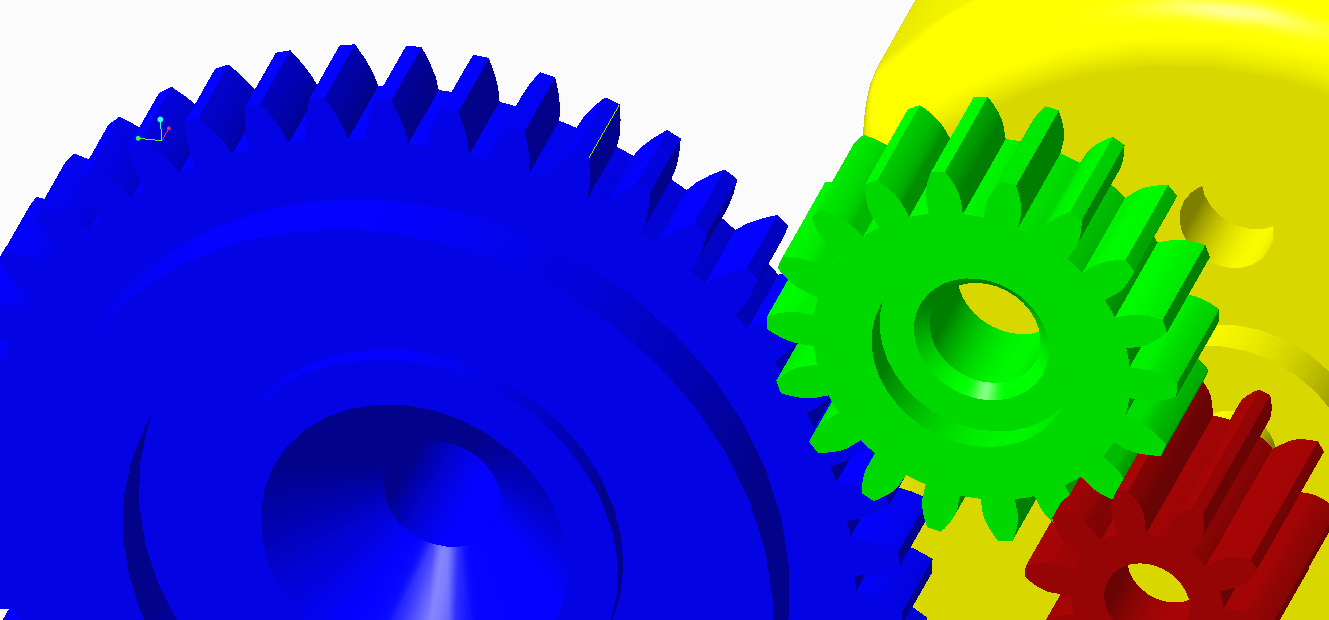

齿数分别是 45 18 10

kiwiboos · 发表于 2021-1-18 17:20

转速分别算出是 1700rmp/min 4250rmp/min 7650rmp/min

kiwiboos · 发表于 2021-1-18 17:21

后面不会了

changqingshu · 发表于 2021-1-19 08:25

1、7650的转速10齿齿轮是主动轮吧，有这么高转速的马达可选吗！
2、18齿的轮起到惰轮的作用吧，
3、两对齿轮副通过齿轮副计算软件，通过中心距能算出来，问题不大。
4、日用品上用得到这么高转速的用具吗！

kiwiboos · 发表于 2021-1-19 19:16

changqingshu 发表于 2021-1-19 08:25
1、7650的转速10齿齿轮是主动轮吧，有这么高转速的马达可选吗！
2、18齿的轮起到惰轮的作用吧，
3、两对 ...

是啊，往复泵用的
