没尺寸要求的齿轮怎么加工？有懂齿轮零件图的吗

智力负数 · 发表于 2021-1-6 20:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

齿轮零件图只能看到节圆直径值XX0到-0.1请问图纸要表达什么？加工时尺寸要控制在理论公法线值0到-0.05/1.46还是-0.05/1.46以下？

智力负数 · 发表于 2021-1-6 20:34

看到这类图纸头大

per-shaving · 发表于 2021-1-7 00:14

图纸呢？

百叶心灵 · 发表于 2021-1-7 08:45

单个齿轮零件是没有节圆这个概念的，只有一对齿轮正常啮合时，才会形成节点和节圆。

山中樵翁 · 发表于 2021-1-7 13:07

单个齿轮哪有节圆？应该是要有变位系数吧？能把图纸贴出来吗？

智力负数 · 发表于 2021-1-12 15:01

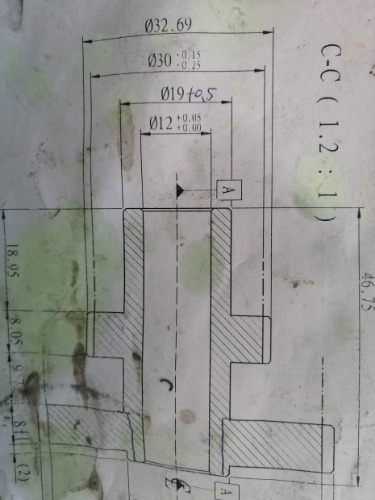

这是2模15齿齿轮这里的30指什么

jingshi · 发表于 2021-1-12 16:26

智力负数发表于 2021-1-12 15:01
30指什么

齿根圆

zshmail · 发表于 2021-1-13 07:35

这款应该是直齿吧。

1.通过（齿顶-齿根）/2=齿全高，然后除以2.25得到模数m

2.齿顶-2*m=分度圆

3.（节圆-分度圆）/2m=变位系数

百叶心灵 · 发表于 2021-1-13 09:27

楼主这个齿轮应该是短齿吧，齿顶高系数是0.8，30是分度圆直径（模数*齿数），设计时估计是按分度圆相切计算的无侧隙齿轮参数和中心距，为了留出齿轮啮合的侧隙，直接把分度圆上标上了负公差，不过这种标注方式本身就是错的，分度圆是为了便于计算齿轮各部分的尺寸，人为规定的一个圆，是个理论值，不存在公差的。
就这个齿轮加工来讲，可以根据标注的公差值（-0.15/-0.25）求出变位系数（公差值/（2*模数）），进而算出公法线区间W2=9.191~9.225

Michael_S · 发表于 2021-1-23 17:10

zshmail 发表于 2021-1-13 07:35
这款应该是直齿吧。

1.通过（齿顶-齿根）/2=齿全高，然后除以2.25得到模数m

你这个变位系数这么算，肯定不对的。你把公式写出来。变位系数得根据公法线长度这些算出来。节圆是没用的
