行星轮离心力和行星轮定位销受力计算

chenshi

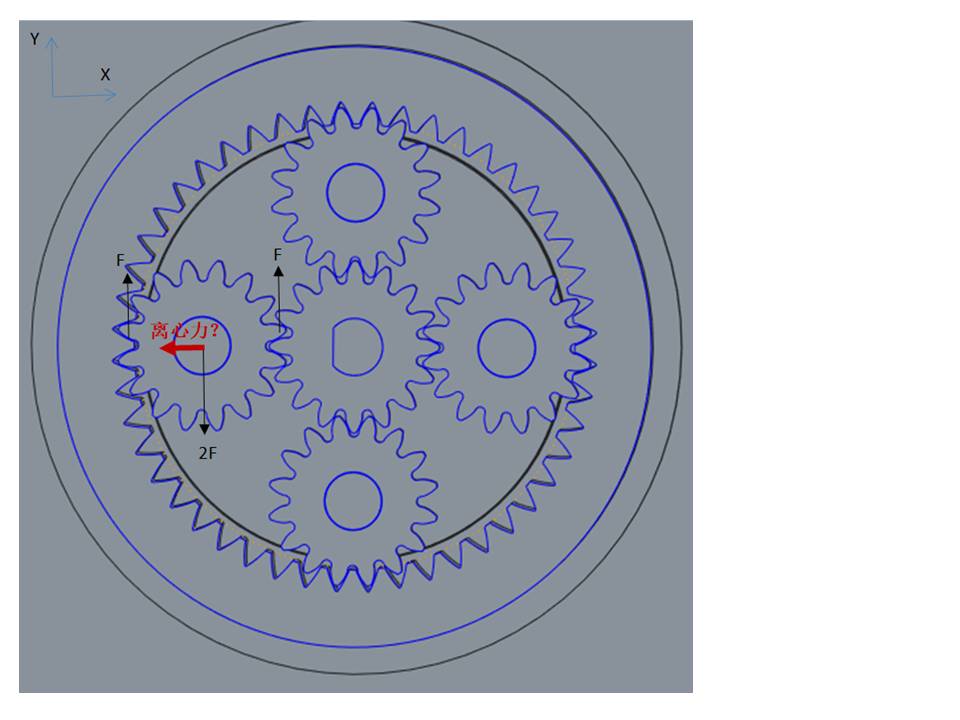

如附图，如果想对某个行星轮及其对应的行星轮销钉进行受力分析，我们很容易得知：
行星轮在Y方向同时受到太阳轮对其作用的圆周力F、内齿圈对其作用的相同方向的圆周力F和方向相反的由行星轮轴销产生的反作用力2F；同时根据牛顿第三定律，轴销会受到由行星轮施加的反作用力，沿+Y方向。
在X方向上，行星轮受到由太阳轮和内齿圈施加的向心力，大小相等、方向相反，故行星轮轴销受到的合力为0（图未画出）。

但现在有个疑惑在于离心力上（X方向上），如图红色部分，行星轮的离心力是否真的存在，是否真的也作用于行星轮轴销？在物理学里边，离心力是一个虚拟的并非真实的力，如果这样，行星轮轴销所受到的力仅在Y方向上，而X方向为0？

还请对此有研究的伙伴给个回复，谢谢！

86583762

太阳齿轮和行星齿轮作用力

GearDesign

只有在很高的输入转速时（或线速度大于15m/s），才会考虑离心力。离心力作为径向力作用在行星销轴或者其余行星轮之间的轴承上。

chenshi

GearDesign 发表于 2021-2-7 13:06
只有在很高的输入转速时（或线速度大于15m/s），才会考虑离心力。离心力作为径向力作用在行星销轴或者其余 ...

感谢回复！

michaelyang

离心力确实存在，但小模数减速箱齿轮一般没必要考虑离心力，，，

chlove200

学习了，谢谢分享

一泉碎月

需要计算悬挂的销轴，可以计算行星轮销轴的切向力，销轴材料，行星架材质，销轴直径与悬挂长度，行星板的厚度等。
