求助，7/26 mn=0.8 A=14 圆柱齿轮如何设计

fuguangyi · 发表于 2020-12-27 12:22

您需要登录才可以下载或查看，没有账号？注册

x

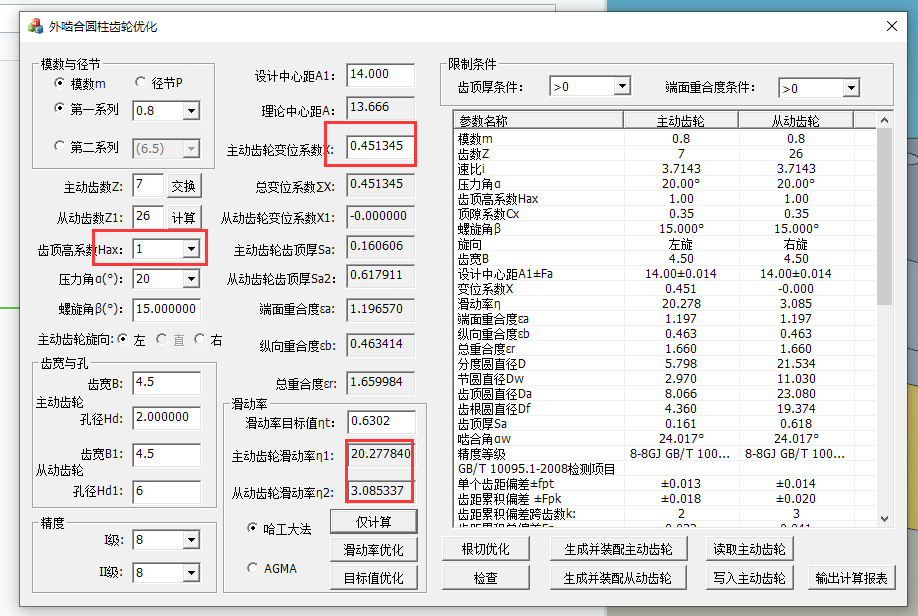

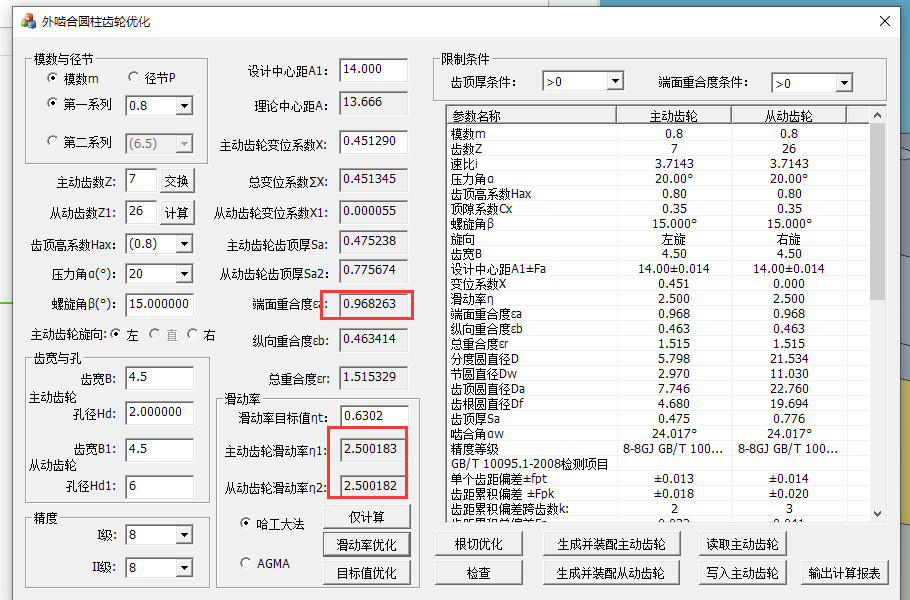

1、采用短齿的，滑动率很好，但是端面重合度太小，如果采用标准齿高，端面重合度上去了，两齿轮同样的变位系数，滑动率相差太多

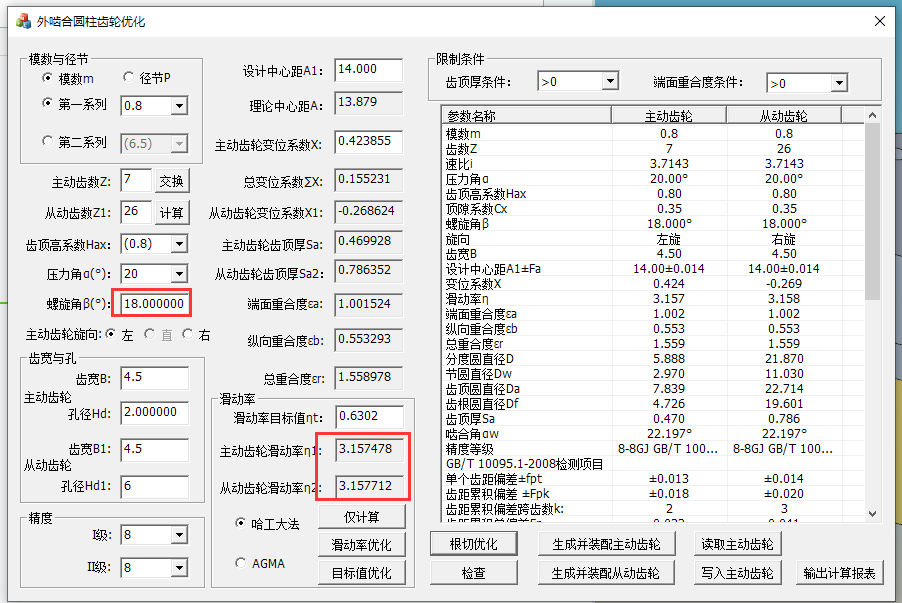

2、因为齿轮后面要装一个608的轴承，齿顶直径不能超过8mm，如何选择齿顶高系数和螺旋角，来分配变位系数？如果去短齿，螺旋角取18达到20，也能满足装配要求，但是滑动率就大了点，因为这个主动齿转速有15000rpm，这种参数可以吗？

hjf123 · 发表于 2020-12-28 08:35

把你的软件发一份吧
zlm1974@qq.com

submariner · 发表于 2020-12-28 09:52

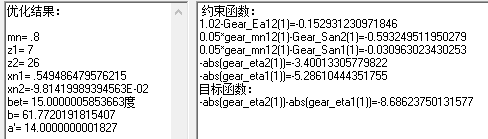

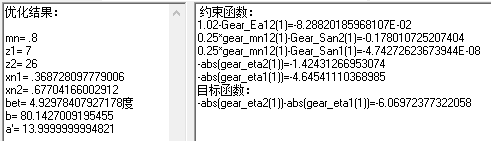

除了齿顶太尖了外，其他数值看起来还好 Image 12.png

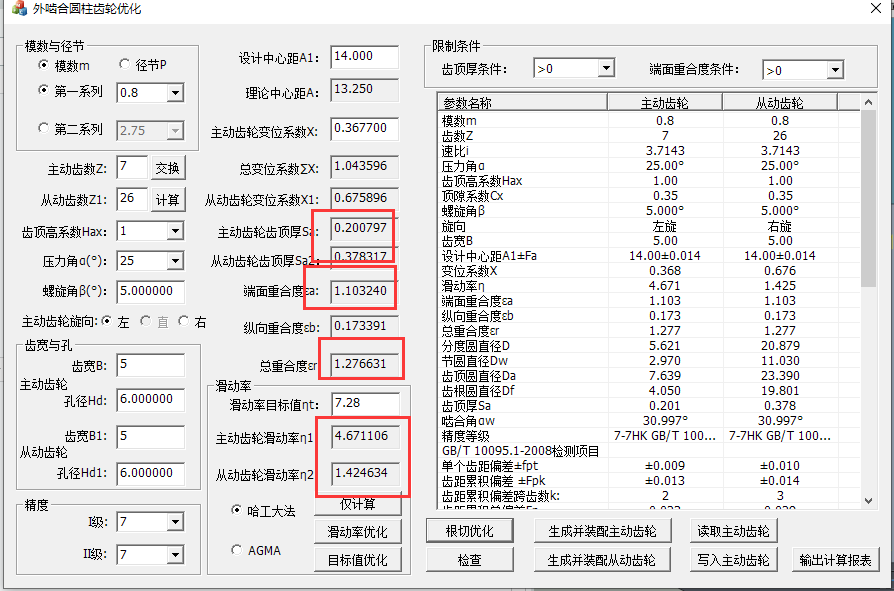

下面提供一个25度压力角的：
Image 21.png

fuguangyi · 发表于 2020-12-31 20:31

submariner 发表于 2020-12-28 09:52
除了齿顶太尖了外，其他数值看起来还好

你这有什么好？

fuguangyi · 发表于 2020-12-31 20:54

hjf123 发表于 2020-12-28 08:35
把你的软件发一份吧

这是一个creo插件，挂上，需要注册
你可以按下面地址下载
链接：https://pan.baidu.com/s/1lUgLy-mHfq4tjnlUbIfu6A
提取码：vacv
复制这段内容后打开百度网盘手机App，操作更方便哦

yongxiangle1969 · 发表于 2021-1-3 10:54

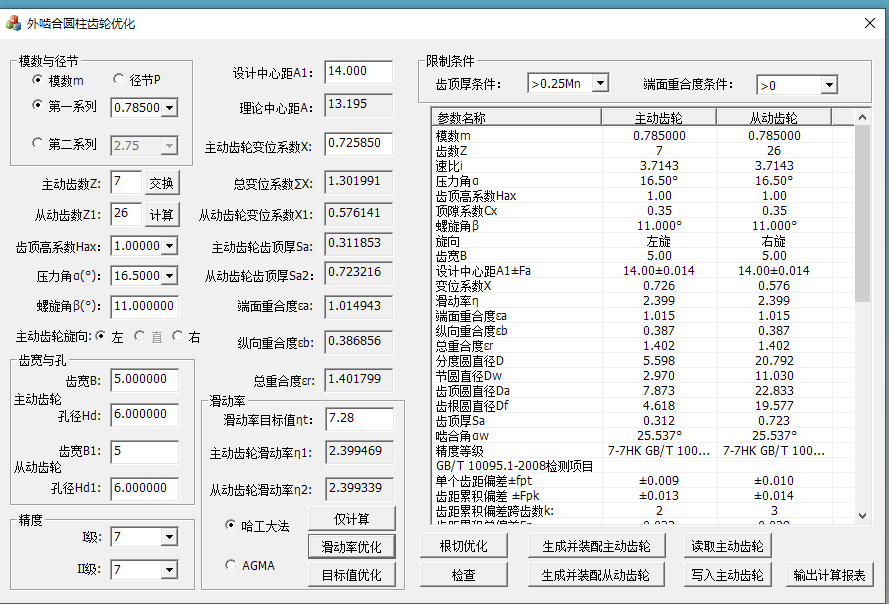

Mn=0.785, han*=1.0 ,Cn*=0.25, afn=16.5°, Bf=11° xn7=0.72585， xn26=0.57614 不知这组参数咋样？

fuguangyi · 发表于 2021-1-3 18:36

yongxiangle1969 发表于 2021-1-3 10:54
Mn=0.785, han*=1.0 ,Cn*=0.25, afn=16.5°, Bf=11° xn7=0.72585， xn26=0.57614 不知这组参 ...

模数和压力角不能采用非标的吧？

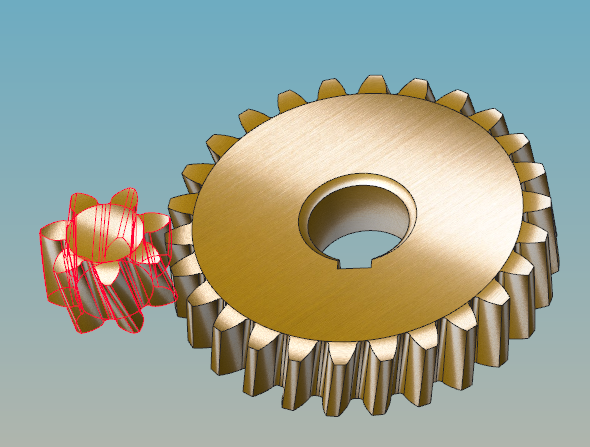

做出的3D和参数还可以，就是重合度有点小了

yongxiangle1969 · 发表于 2021-1-4 00:16

fuguangyi 发表于 2021-1-3 18:36
模数和压力角不能采用非标的吧？
做出的3D和参数还可以，就是重合度有点小了

主要是你的中心距变动太小了，标准的参数很难满足你的要求！
