狗牙离合器换挡机构花键配合

山中樵翁

请教论坛里各位朋友，狗牙离合器里这类配合花键设计时一般要注意什么啊？配合公差怎么选。既要传递扭矩，同时换挡是会沿轴向移动。

梦飞飞141414

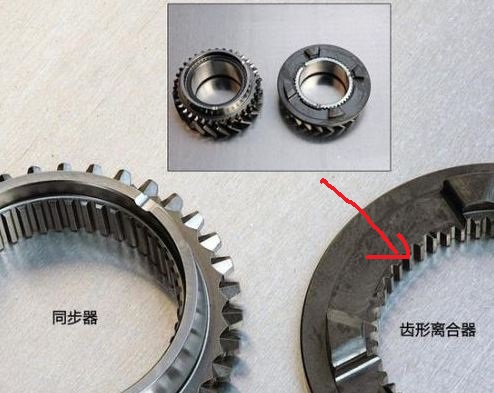

图应该是网图。
左边的同步器还不是常规的结构，结合齿不是焊接在齿轮上，而是通过花键浮动联结。这个同步器的结构在格特拉克B6上好像出现过。
所谓狗牙离合器的问题，建议不要搞这种东西。说白了就是粗暴换挡的结构，跟以前的老手动变速箱里面的倒挡直齿换挡没什么两样。

山中樵翁

梦飞飞141414 发表于 2020-12-17 12:02
图应该是网图。
左边的同步器还不是常规的结构，结合齿不是焊接在齿轮上，而是通过花键浮动联结。这个同步 ...

不是汽车上用的，是在舷外机的传动齿轮机构上看到了狗牙离合器。
