半边桥的差速器锥齿轮及行星系统轮边减速器组

hyfjy · 发表于 2011-2-19 19:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

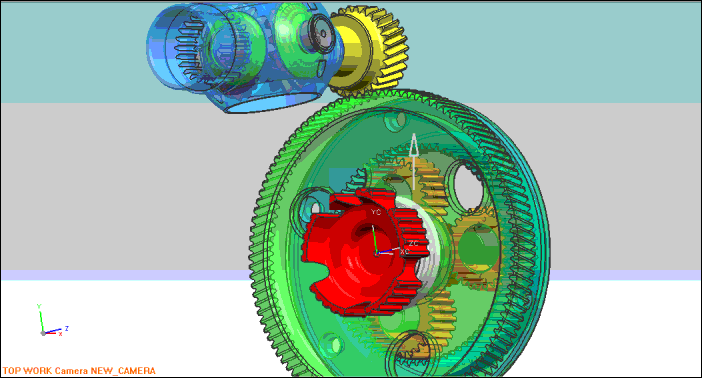

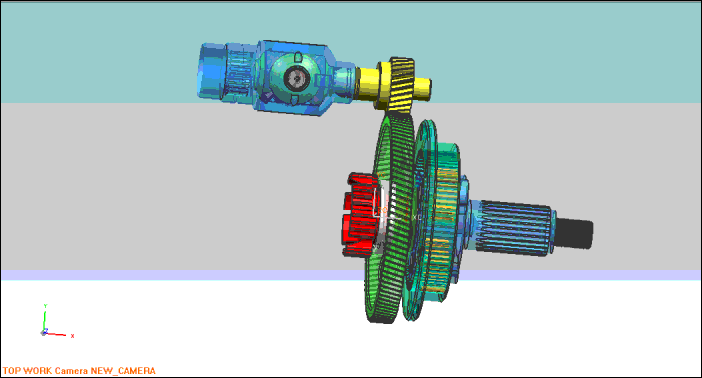

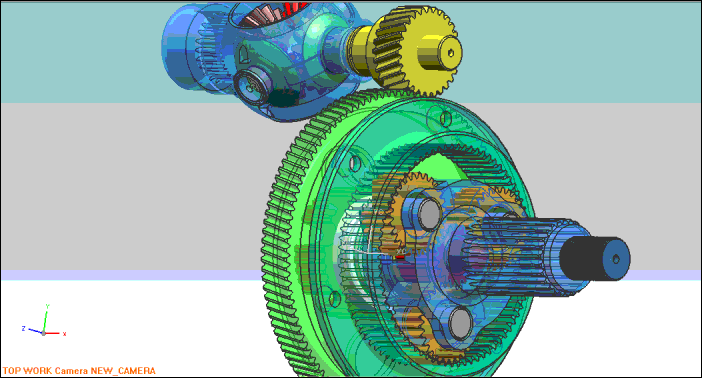

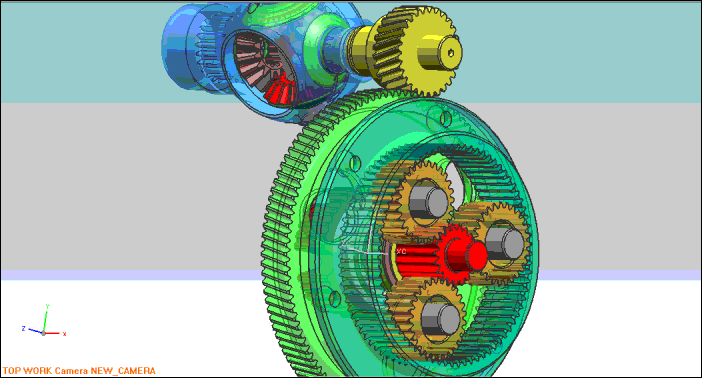

近期做了一组由差速机构及行星轮边减速器组成的半边桥，做了些运动仿真以验证运动，如下:


woodee · 发表于 2011-2-20 17:35

本帖最后由 woodee 于 2011-2-20 17:37 编辑

回复 hyfjy 的帖子

如果无法播放，请点击此处在新窗口打开

coalerwang · 发表于 2011-2-20 17:54

回复 hyfjy 的帖子

请问您是用什么软件做的仿真？

hyfjy · 发表于 2011-2-20 20:19

用UG5做的啊

poxiangzi · 发表于 2012-6-23 21:08

1）楼主是什么车桥，减速比这么大，又是斜齿轮减速、又是行星齿轮减速？
2）轮边减速器怎么离差速器这么近，不是布置在轮边吗？

hyfjy · 发表于 2012-6-24 20:22

poxiangzi 发表于 2012-6-23 21:08

登录/注册后可看大图

1）楼主是什么车桥，减速比这么大，又是斜齿轮减速、又是行星齿轮减速？
2）轮边减速器怎么离差速器这么近 ...

谢谢关注。这是一款工程车辆的减速机构，从差速器后需要二级减速，而因为从差速器出来的转速较高，故如用湿式制动会产生大量的热，导致桥的温度上升，故在第一级斜齿轮减速后，在第二级上使用制动机构。从整体上看，因为输入的转速相当高，可达4000转/每分钟以上，故在进入差速器前还有一级减速。
这种机构也是仿造国外的一款同类机构进行重新设计的，在设计中采用了优化各级传动机构，以达到结构紧凑，传动比大，噪音较小，温升较小的目标。

poxiangzi · 发表于 2012-6-24 21:08

半轴很短吗？
另，速比大约是多少？

www8qqqso · 发表于 2012-6-25 13:55

最高输入4000RPM也不算非常高了，看来这设备跑得很慢了。
我也是做工程机械驱动桥设计的，不过没有斜齿轮减速这一级，只有主减和轮边行星减速。
楼主搞得挺漂亮啊，我们都没弄这些东东
