求教，三联齿，铣爪齿厚如何测量？

qqj3143 · 发表于 2020-11-30 14:57

您需要登录才可以下载或查看，没有账号？注册

x

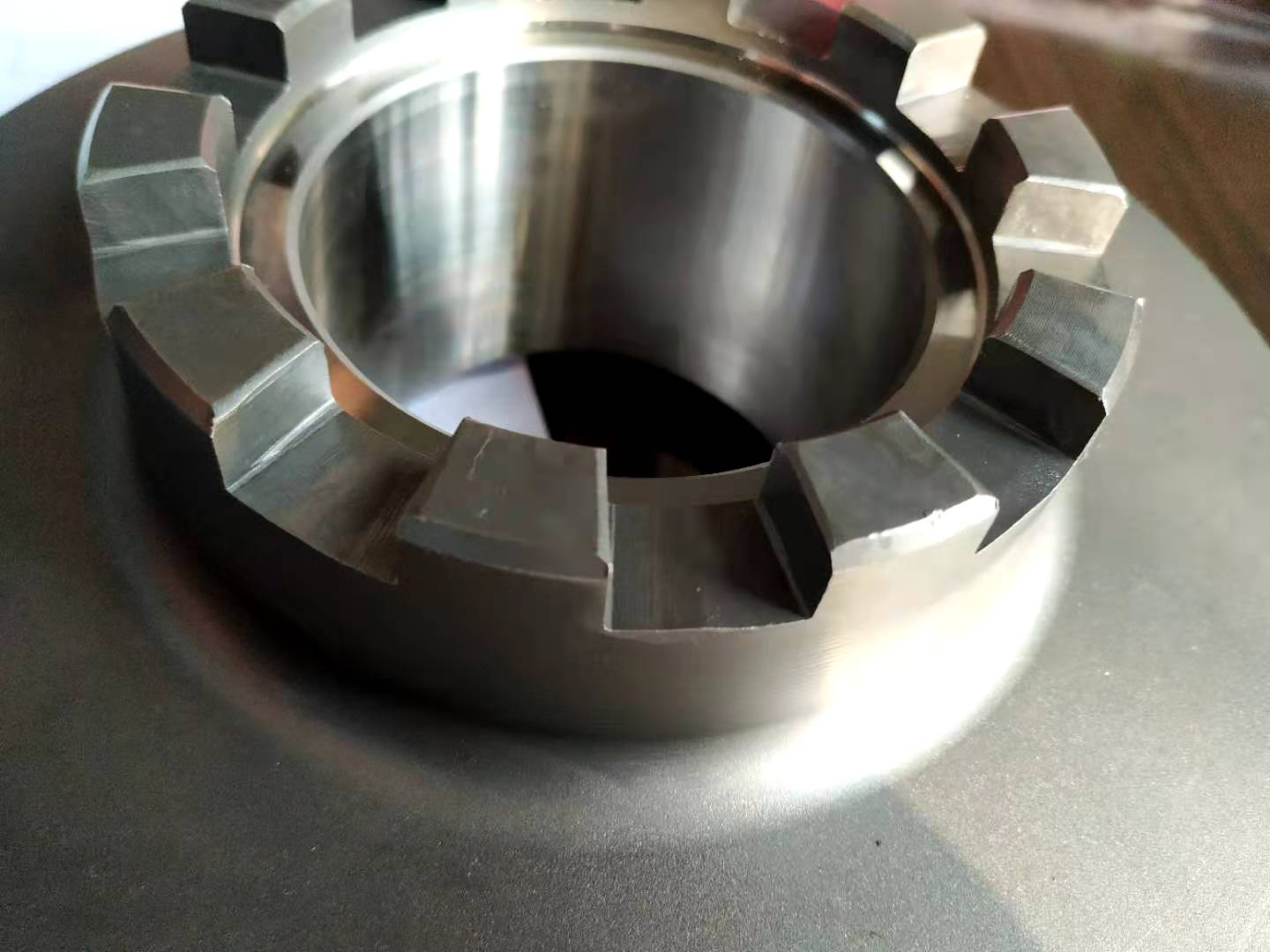

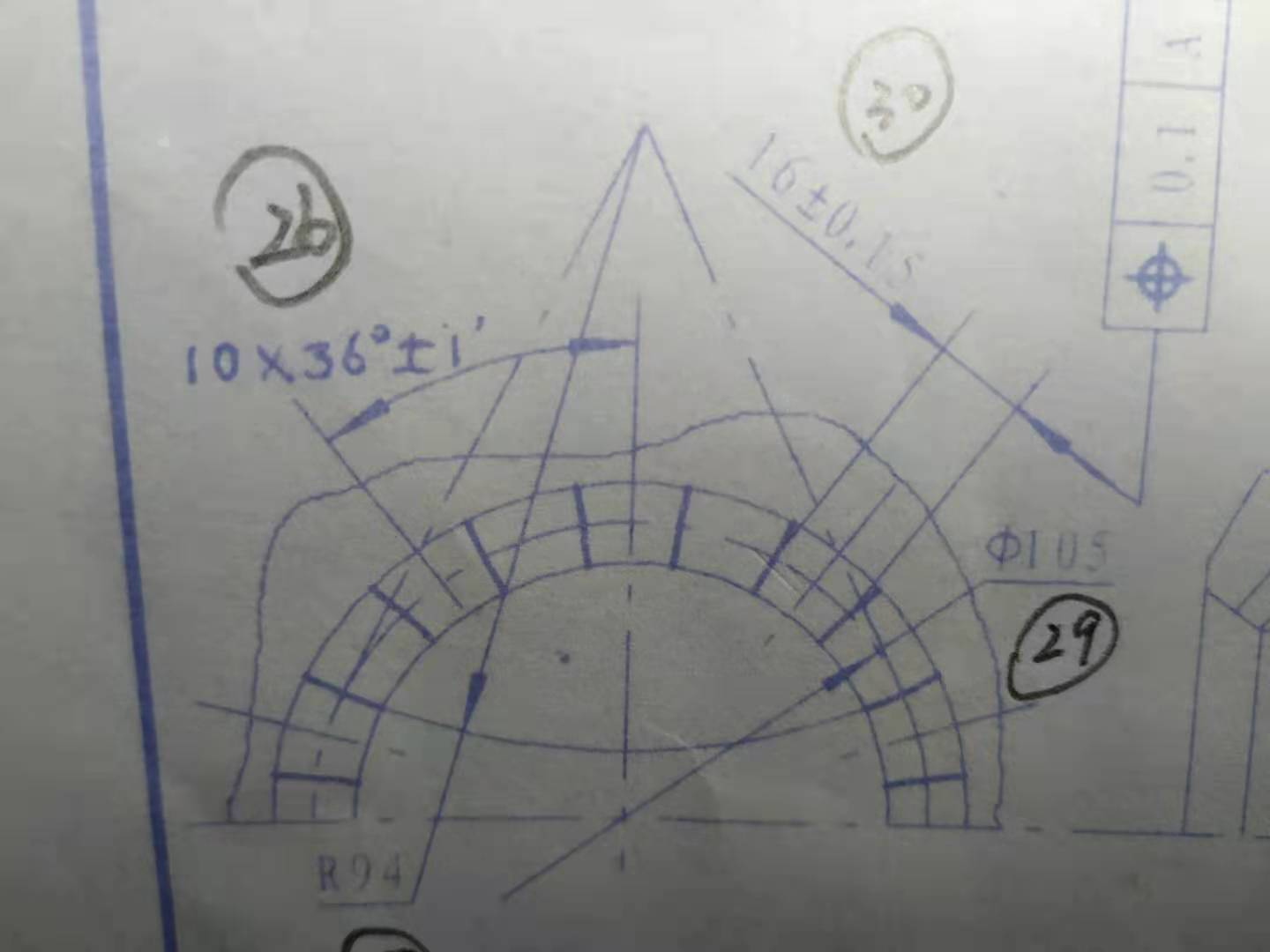

求教，测量铣爪上的齿厚，φ105圆上齿厚该怎样测量？

yzgys · 发表于 2020-11-30 16:38

建议转换为量销径测量

山中樵翁 · 发表于 2020-11-30 19:56

可不可以通过测内外圆上的齿厚来计算？

changqingshu · 发表于 2020-11-30 19:59

这个不难啊，这算作叫端齿吧，线切割割一个这个结构，往里一放就一目了然了。

yongxiangle1969 · 发表于 2020-12-1 07:45

槽底有锥度吗？

zshmail · 发表于 2020-12-1 08:00

目前来看，用影像仪检测比较容易。

qqj3143 · 发表于 2020-12-1 16:57

山中樵翁发表于 2020-11-30 19:56
可不可以通过测内外圆上的齿厚来计算？

您是指哪个外圆上的齿厚？

qqj3143 · 发表于 2020-12-1 17:00

changqingshu 发表于 2020-11-30 19:59
这个不难啊，这算作叫端齿吧，线切割割一个这个结构，往里一放就一目了然了。

还需要考虑和孔的同轴度要求，不仅仅是割一个一放，齿两铣面有弧度的

qqj3143 · 发表于 2020-12-1 17:02

yongxiangle1969 发表于 2020-12-1 07:45
槽底有锥度吗？

没有锥度，是平的

qqj3143 · 发表于 2020-12-1 17:03

yzgys 发表于 2020-11-30 16:38
建议转换为量销径测量

测量销？
