求助solidworks摆线针轮的画法

zsddjf · 发表于 2020-11-27 12:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

由于solidworks不能直接运用函数方程，在UG中可生成的摆线针轮同，而在solidworks中无法生成。

freefreemen · 发表于 2020-12-15 20:25

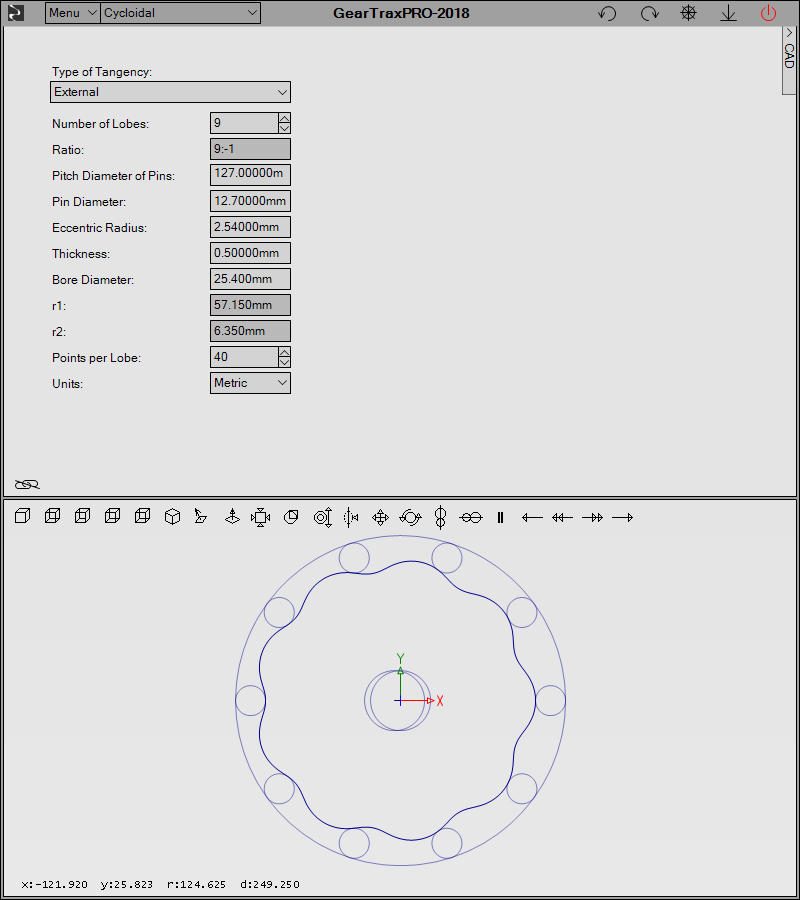

可以用GearTrax的。

yongxiangle1969 · 发表于 2020-12-16 07:51

在solidworks中可以使用插入方程式呀！

李亚民 · 发表于 2021-6-16 16:35

在Solidworks中采用方程式驱动，然后输入：
Xt= 108*sin(t/41)-0.7778*108/(41+1)*sin((41+1)/41*t)
Yt= 108*cos(t/41)-0.7778*108/(41+1)*cos((41+1)/41*t)
t: pi-3*pi
然后圆周草图阵列即可

18208175037 · 发表于 2024-1-11 15:43

李亚民发表于 2021-6-16 16:35
在Solidworks中采用方程式驱动，然后输入：
Xt= 108*sin(t/41)-0.7778*108/(41+1)*sin((41+1)/41*t)
Yt= ...

可以讲解下这个方程参数是怎么来的吗

ZWQ233 · 发表于 2024-12-7 12:03

18208175037 发表于 2024-1-11 15:43
可以讲解下这个方程参数是怎么来的吗

公式书上有的
