KISSsoft 可不可以直接导出GB/T10095.1-2008，请大师告之下

HYSHCL

急！KISSsoft 可不可以直接导出GB/T10095.1-2008，有知道的大师告之下

HYSHCL

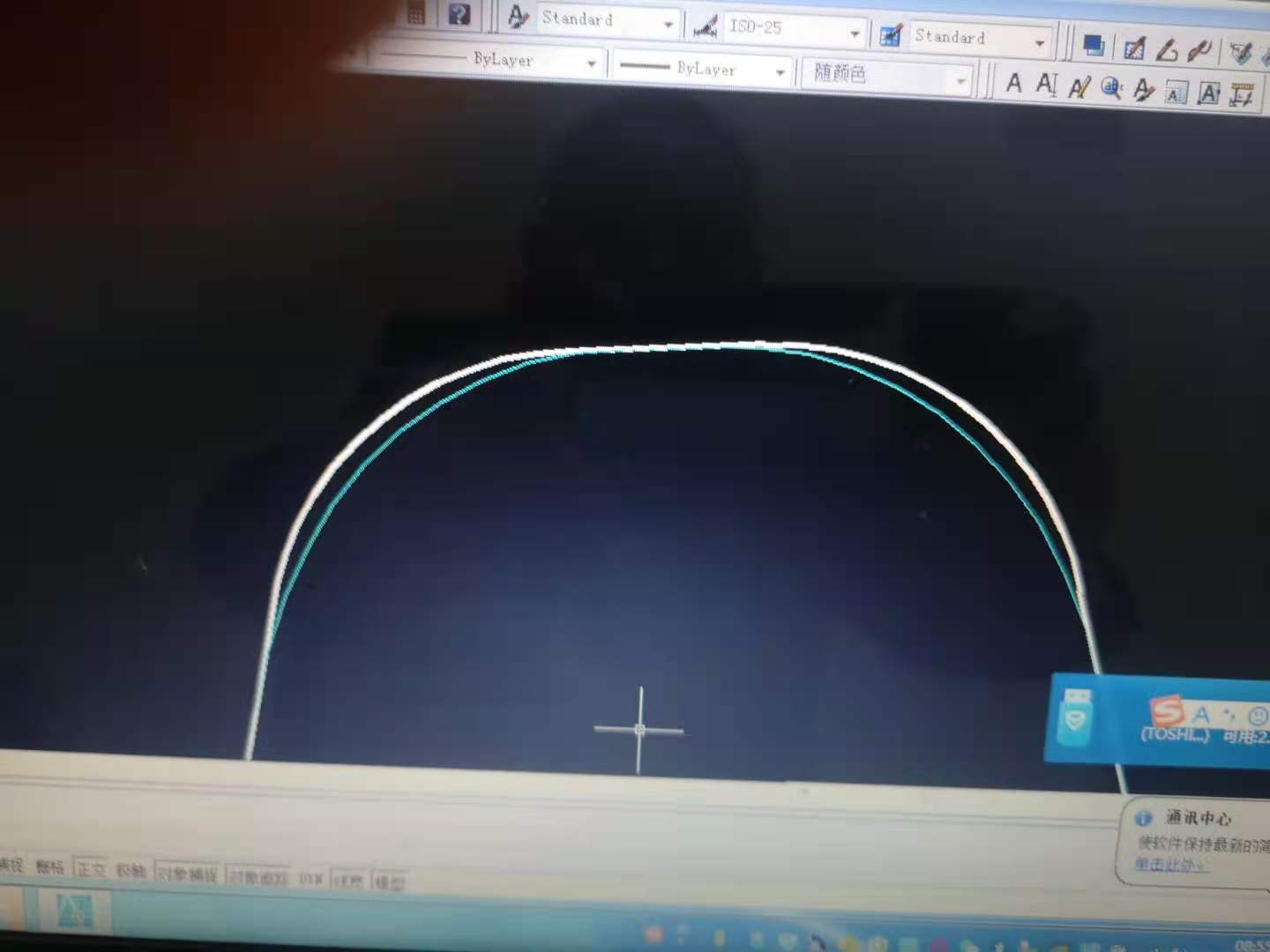

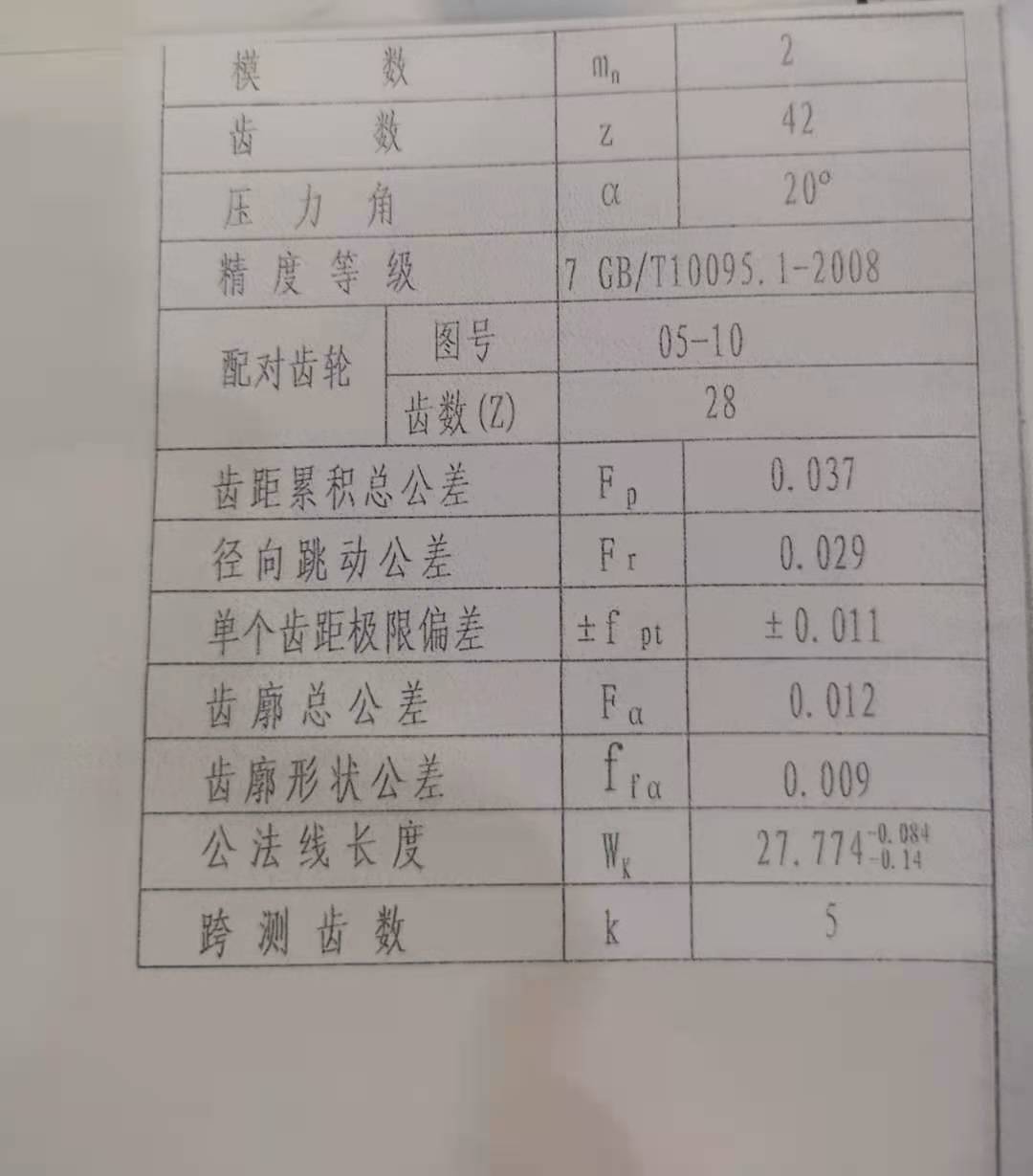

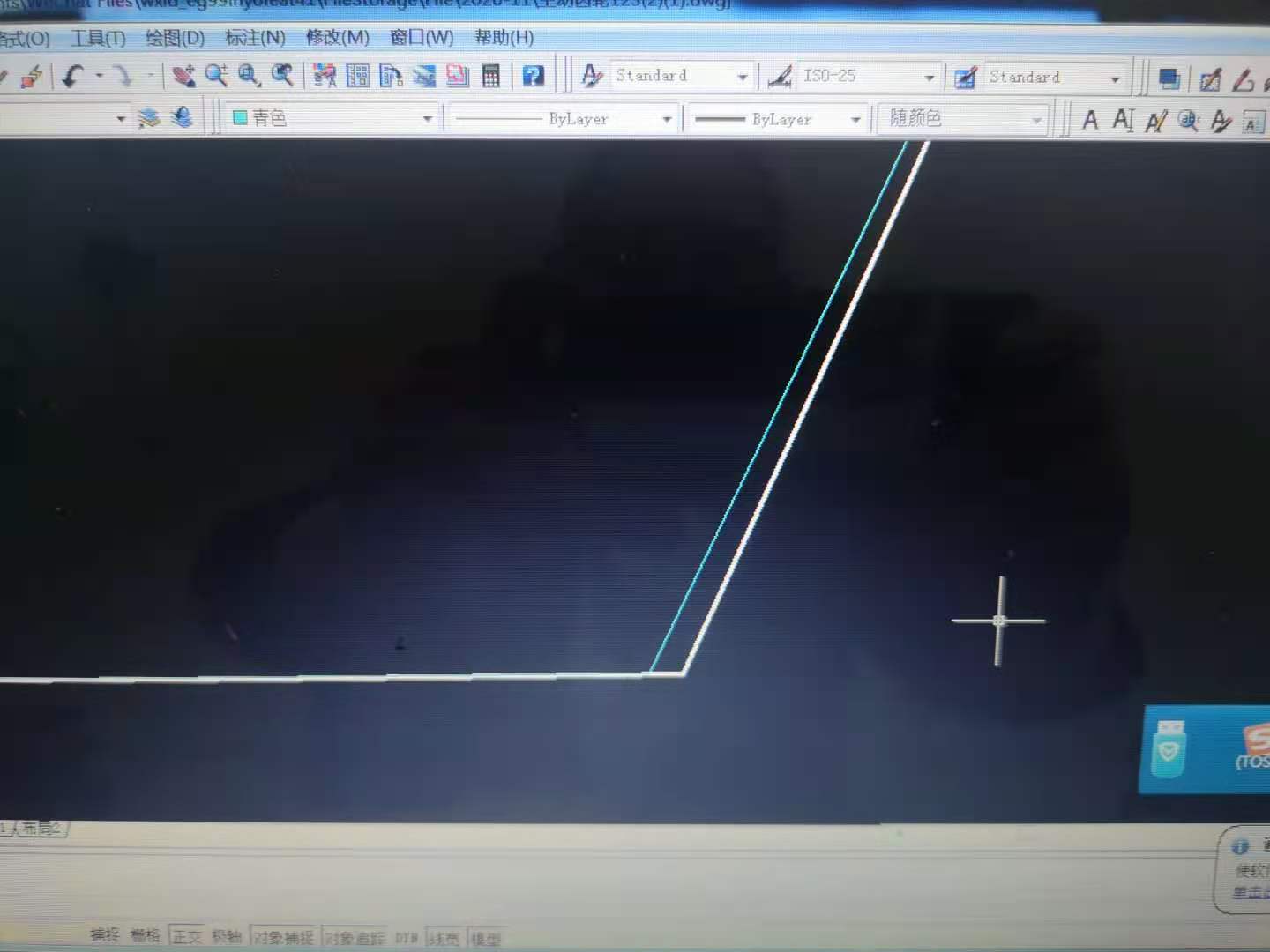

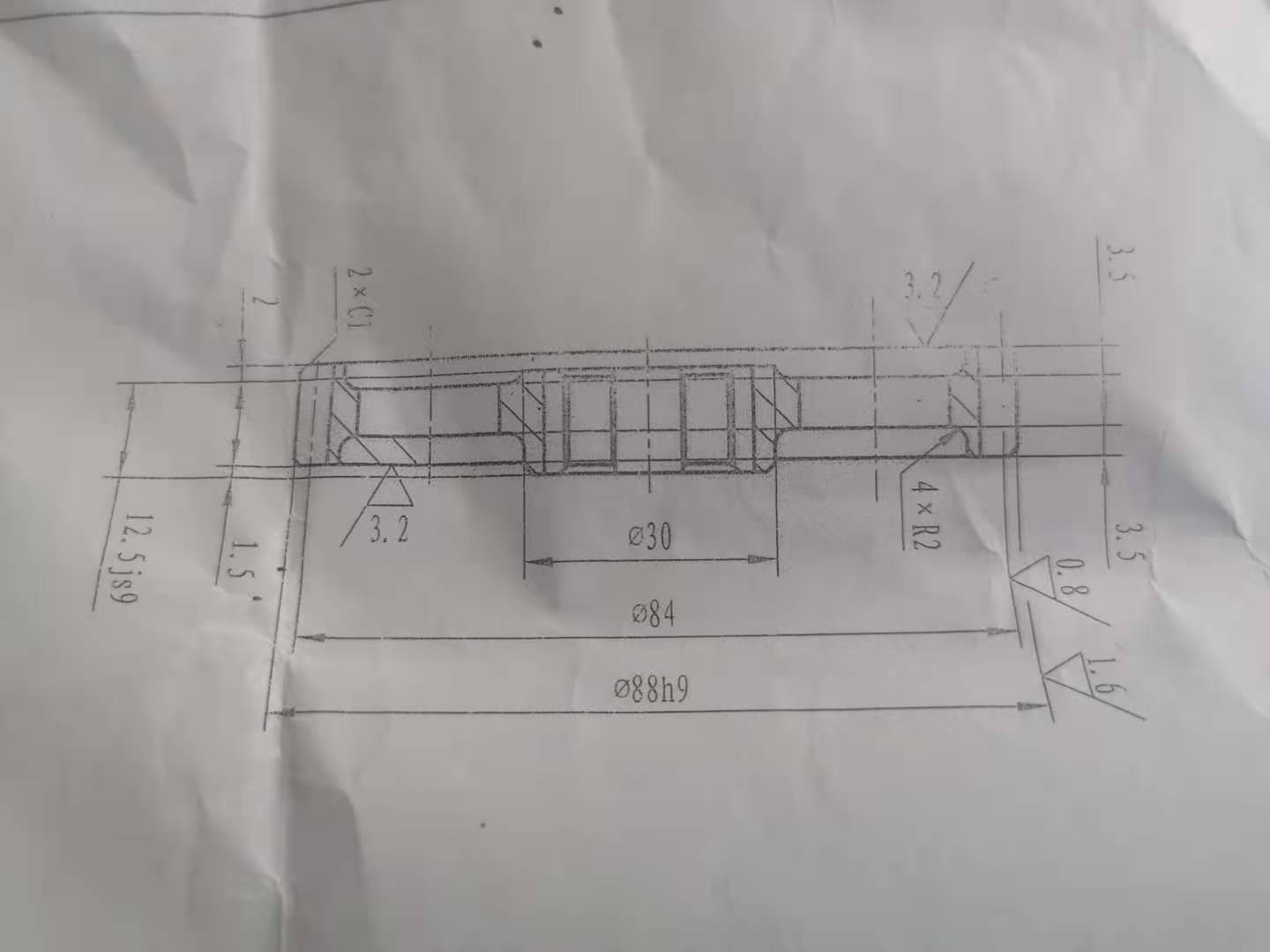

各位大师：有个客户，拿图纸让我中走丝加工齿轮，执行国标7 GB/T10095.1-2008标准，他不提供2d图，我请朋友帮忙画了2d图，自己下载专业软件KISSsoft2018和GEARTRAX2018画出的2种2d图与朋友画的齿形都不一样（详见后面照片），群里有没有对齿轮设计熟悉的？帮我分析下造成的原因。客户要求：工法线长度要按公差要求，齿形要与国标相符。详见附件图片，有这方面信息可以加我的微信：17725058508，何

山中樵翁

接触到的齿轮都是根据参数利用刀具加工，直接用线切割加工齿轮的之前一直没遇到过，渐开线花键加工的遇到过。再说线切割你这精度应该也不好保证啊，我看这齿轮模数也是非常常见的2，精度七级也不算高。你还不如问问有没有做齿轮样件的朋友，让他直接给你用机床做一个出来，可能比你线切割更快更能保证质量。

梦飞飞141414

HYSHCL 发表于 2020-11-25 10:53
各位大师：有个客户，拿图纸让我中走丝加工齿轮，执行国标7 GB/T10095.1-2008标准，他不提供2d图，我请朋友 ...

原因在1.齿形线区别：齿厚取的不一样，如下图，建议就按中差取就对了。

公差

2.齿根线区别：单靠提供的参数无法得出齿根形状。从强度来说，调整下齿根圆角，按绿的那个来。

放心大胆用KISSSOFT导出的图形做吧，我弄过，没问题。

HYSHCL

梦飞飞141414 发表于 2020-11-25 16:33
原因在1.齿形线区别：齿厚取的不一样，如下图，建议就按中差取就对了。

2.齿根线区别：单靠提供的参数 ...

谢谢哈！我看了统赢CAD齿轮设置，我的问题就在齿顶圆角和齿根圆角的设置不对，大家有没有GB/T10095.1-2008齿顶圆角和齿根圆角的设置标准

hyfjy

齿根，齿顶圆，属于“非配合尺寸”通过如果是仅仅要求传动扭矩时，可以不过于考虑，如果要求提高抗弯强度的话，也可以直接取齿根为较强的一种（被切去的基体较少的那种）

HYSHCL

山中樵翁 发表于 2020-11-25 13:20
接触到的齿轮都是根据参数利用刀具加工，直接用线切割加工齿轮的之前一直没遇到过，渐开线花键加工的遇到过 ...

客户精度要求高，客户要求用中走丝加工，齿轮检具还需要慢走丝加工

HYSHCL

hyfjy 发表于 2020-11-26 21:30
齿根，齿顶圆，属于“非配合尺寸”通过如果是仅仅要求传动扭矩时，可以不过于考虑，如果要求提高抗弯强度的 ...

客户要求齿型按国家标准，如没有统一担心批量报废就惨了，GB/T10095.1-2008有没有规定齿顶圆角或齿根圆角？客户产品用于特殊产品上，不能有任何问题

山中樵翁

HYSHCL 发表于 2020-11-26 23:09
客户精度要求高，客户要求用中走丝加工，齿轮检具还需要慢走丝加工

精度高更应该用齿轮的专用设备加工啊？

hzy

加工齿轮，在达到精度要求前提下，应当用最经济的加工方法。7级在制定标准中是“标准级”，用滚齿是最经济的，比线切割成本要低得多，可与客户沟通，为什么非要采用线切割方法加工？
