双面齿轮传动

HuiRu

关于双面齿轮传动的几点疑问，向各位老师请教：
1.双面齿轮传动的优势。为什么不采用传统的正交直齿面齿轮传动（与直齿轮啮合）呢？
这种双面齿轮传动的应用对象是什么呢？
2.关于双面齿轮传动的结构设计。一般的135°非正交面齿轮不应是锥形齿坯吗，这种双面齿轮是怎么实现这种圆柱型结构设计的？不知道大家是否有相关资料？
3.关于双面齿轮传动对安装距要求不高的问题。我尝试采用一对135°非正交面齿轮传动进行了啮合分析（并进行了修形，以避免边缘接触），和传统的正交直齿面齿轮传动对比了安装误差对其接触轨迹的影响，对比出来双面齿轮传动在安装距要求不高方面优势不大。

13640236732

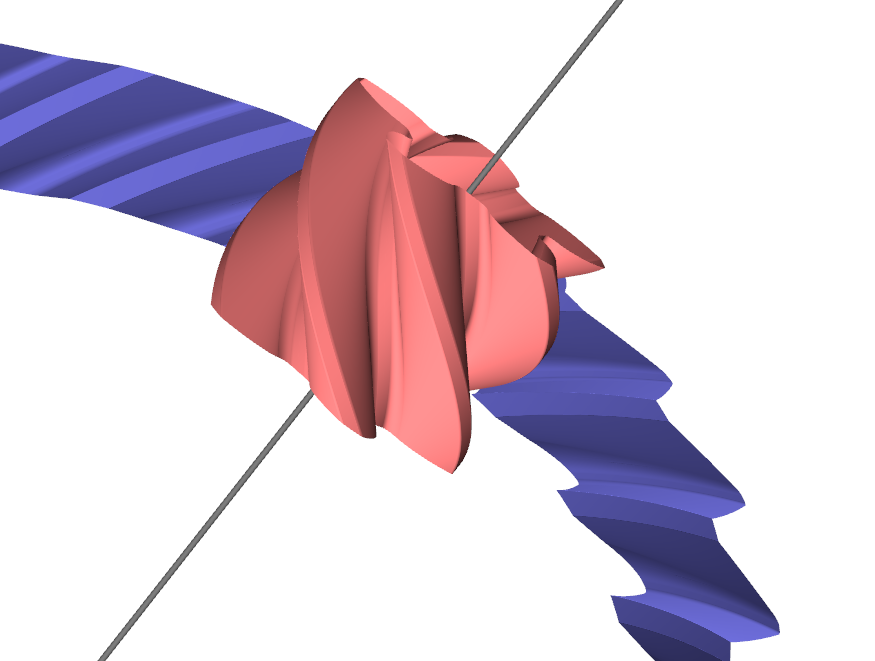

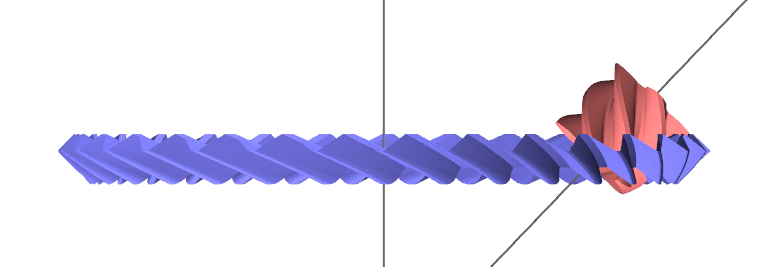

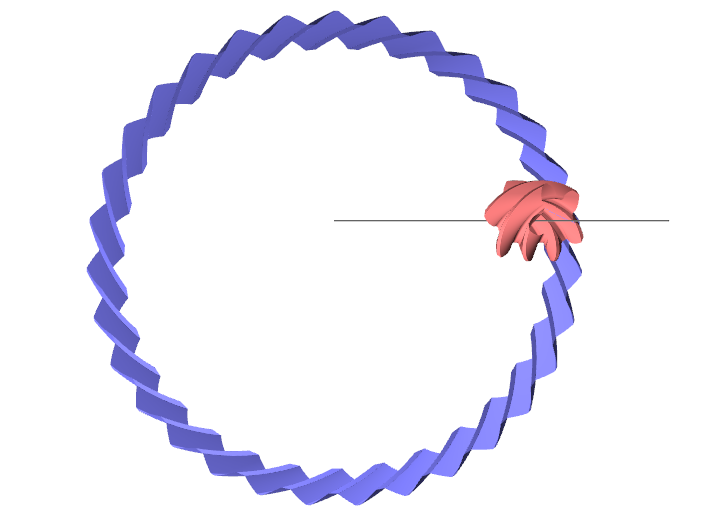

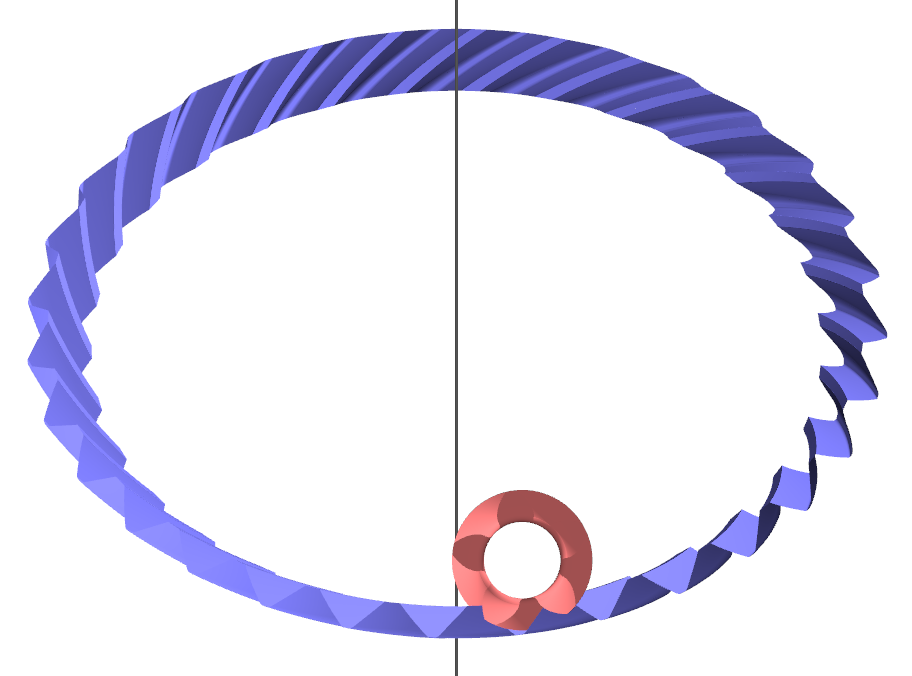

附件是135度轴交角，偏心距是-3,的面齿轮。

HUIRULIU

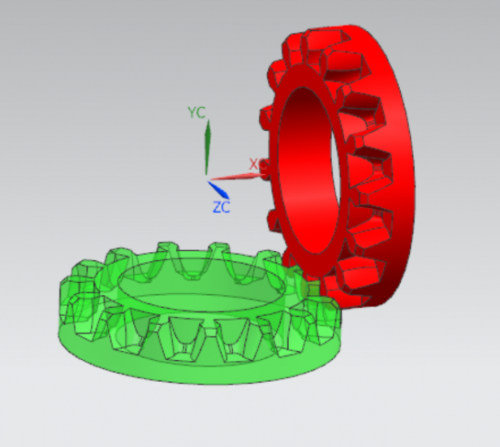

这是双面齿轮传动的图片，图片来自费老师。
