基于Matlab的齿面建模

wondear · 发表于 2020-11-19 15:27

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

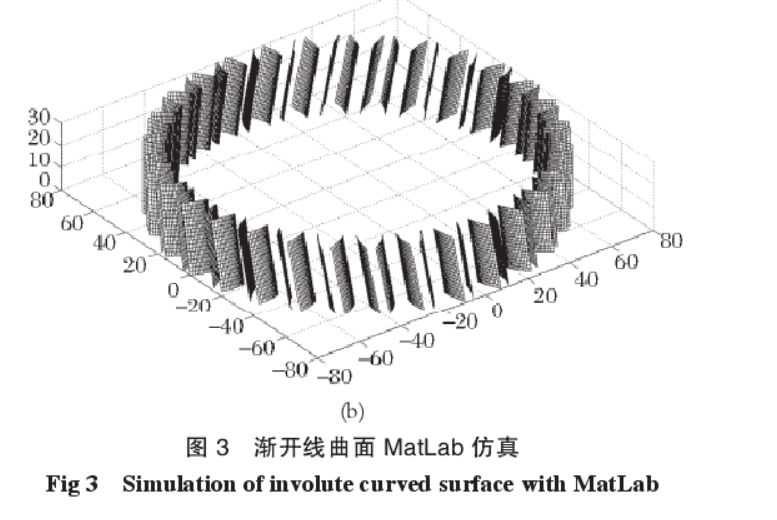

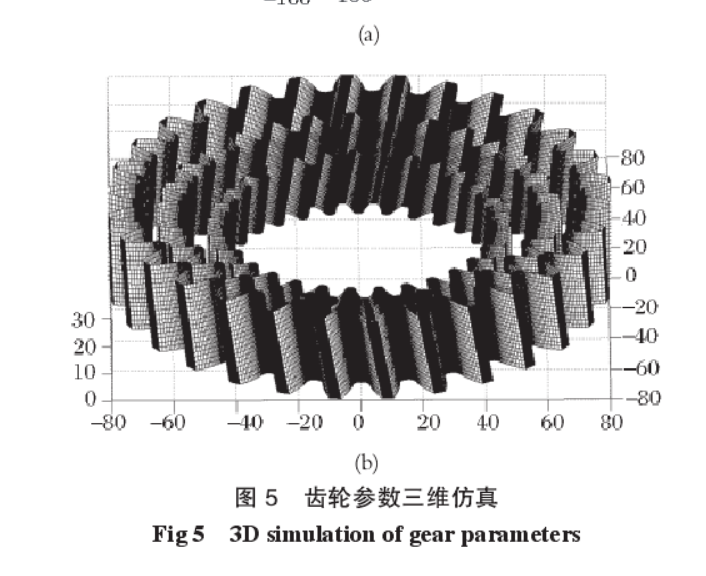

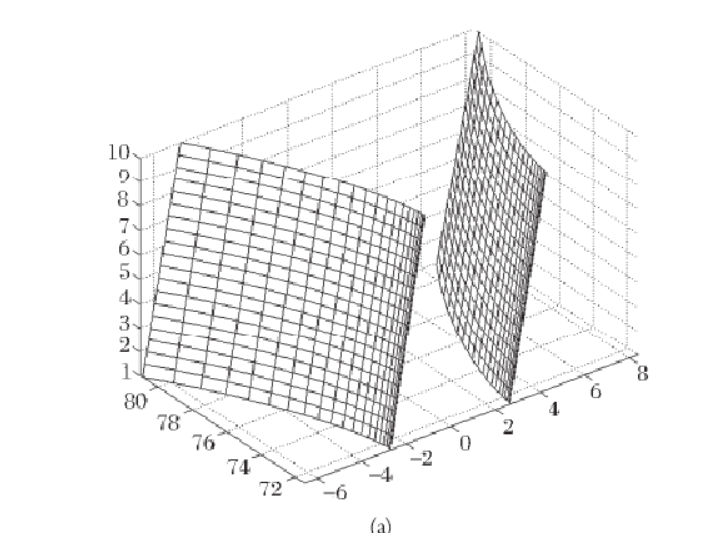

近期看到一篇文章是用Matlab对斜齿轮齿面进行建模
最近在学习这方面的相关知识，但是无法得出图中的效果，请问有没有大佬知道相关代码或者是相关的学习资料啊
屏幕截图 2020-11-19 152227.png

xiaye · 发表于 2023-4-10 23:30

我也是要搞这个，楼主知道怎么搞了吗

michaelyang · 发表于 2023-4-11 09:21

我也是要搞这个，楼主知道怎么搞了吗

hyfjy · 发表于 2023-4-11 21:27

从最基本的工作，做起，进行程序的编制，就可以完整的表达出任意需要设计的齿形，目前，KISS软件让大家觉得很好用，就免去了编程的工作，当年电脑的操作程序，也是在三元钱一张安装盘下，中国操作软件全线溃败举手投降的，会有一个永远都不收费的软件白给中国人用吗，别做梦了，

woodykissme · 发表于 2023-4-18 17:17

hyfjy 发表于 2023-4-11 21:27
从最基本的工作，做起，进行程序的编制，就可以完整的表达出任意需要设计的齿形，目前，KISS软件让大家觉 ...

支持老前辈，还是要靠自己开发掌握！

hyfjy · 发表于 2023-4-18 17:39

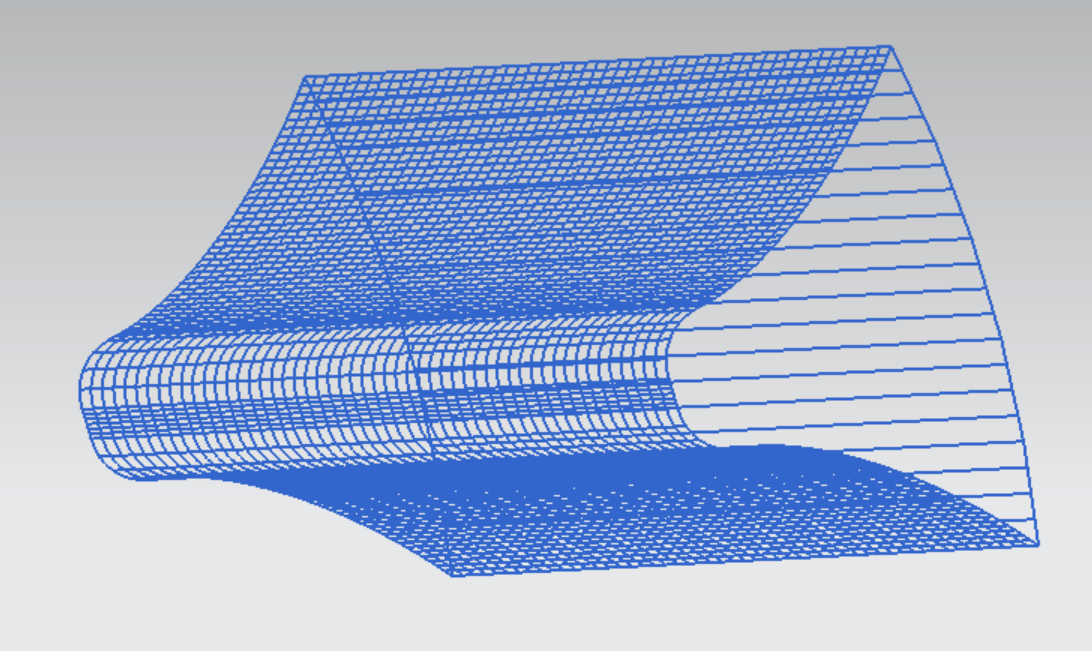

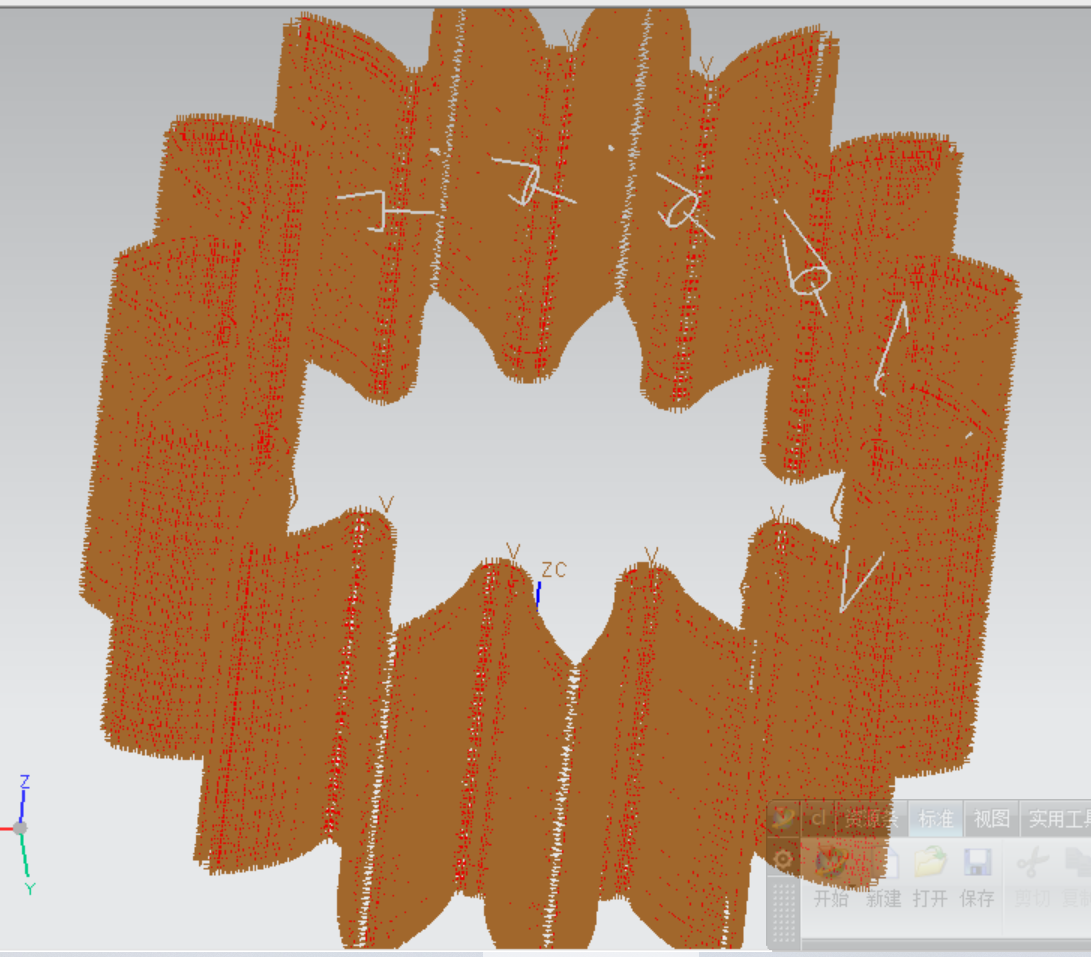

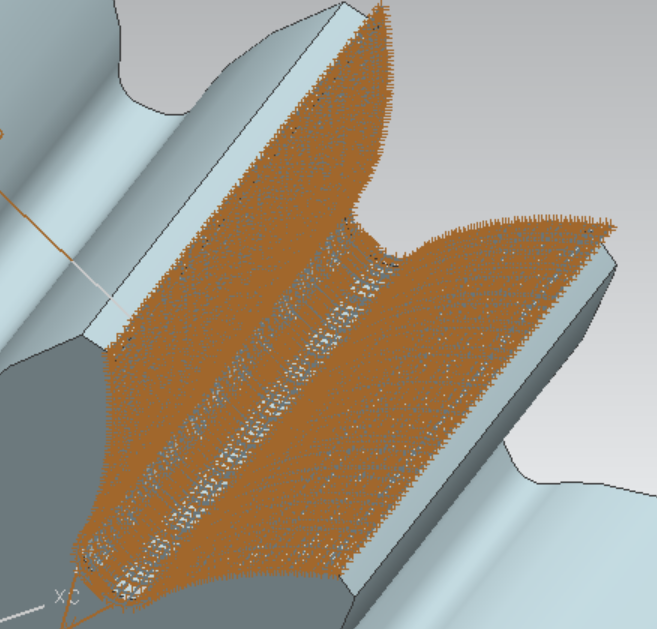

几张图片，可以看到齿面成型时的取点和取线。


编一个齿轮，一个齿槽我采用的是99X53个点，然后组成曲线组，造型成为曲面，对一个圆柱体进行旋转切割，就组成了一个完整的精确齿轮。

hyfjy · 发表于 2023-4-18 18:20

做一个精确齿轮的过程：

计算求出各截面上的的一个齿槽的点集，并组成样条线集

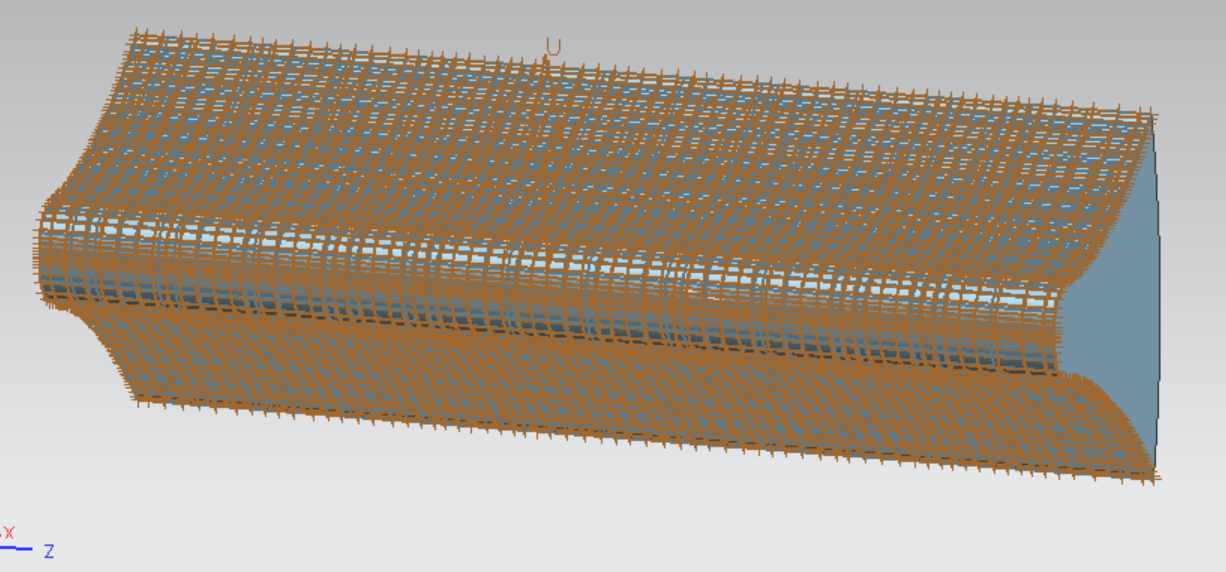

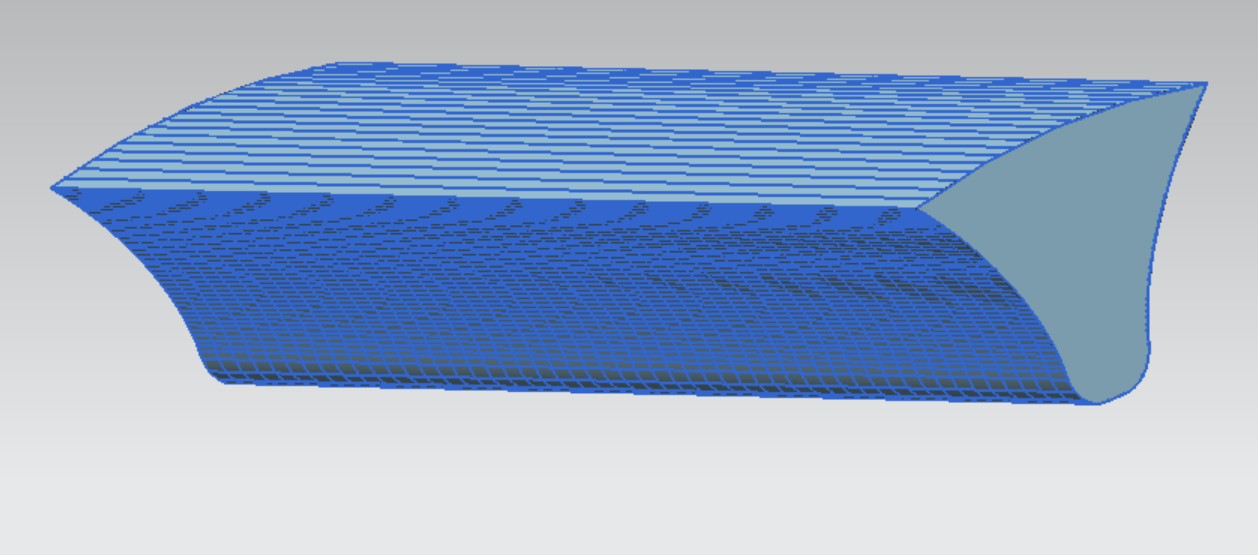

作各曲面并缝合成一个齿槽实体

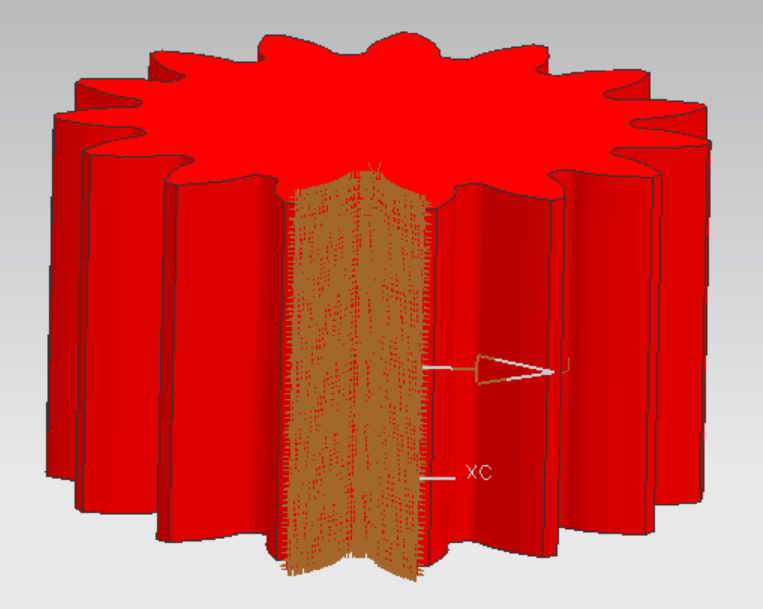

完成的实体，各曲面有一个专用名词“B曲面”，一个B曲面永远记忆着组成的方式，用检查B曲面的方式可以看到组成这个曲面的复杂程度

作一个齿坯，保证设计的齿宽和外圆直径，也可以加上内孔

对齿槽实体旋转复制

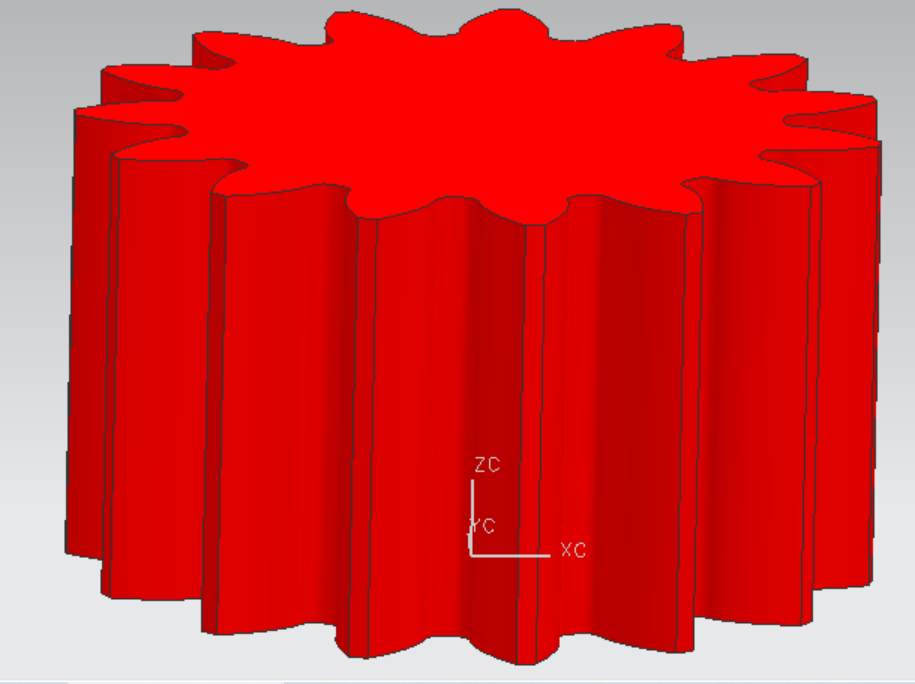

用齿坯对所有齿槽实体进行布尔求减，得到齿轮实体

齿轮任一实体的齿面上永远记录着组成曲面的基本构成

hyfjy · 发表于 2023-4-18 18:26

现在再说MATLAB软件，是根据设计者的要求，通过程序告诉软件怎么计算，计算的密度等等，软件会自动计算出曲面点，根据设计者的命令，可密可松，精度可高可低。然后把这些点导入三维软件，进行手工操作，最后组成所需要的模型。做出曲面，只是其中的一个过程而已，任何事，都需要付出辛勤的劳动，没有什么阿里巴巴可以心想事成的。

hyfjy · 发表于 2023-4-18 18:39

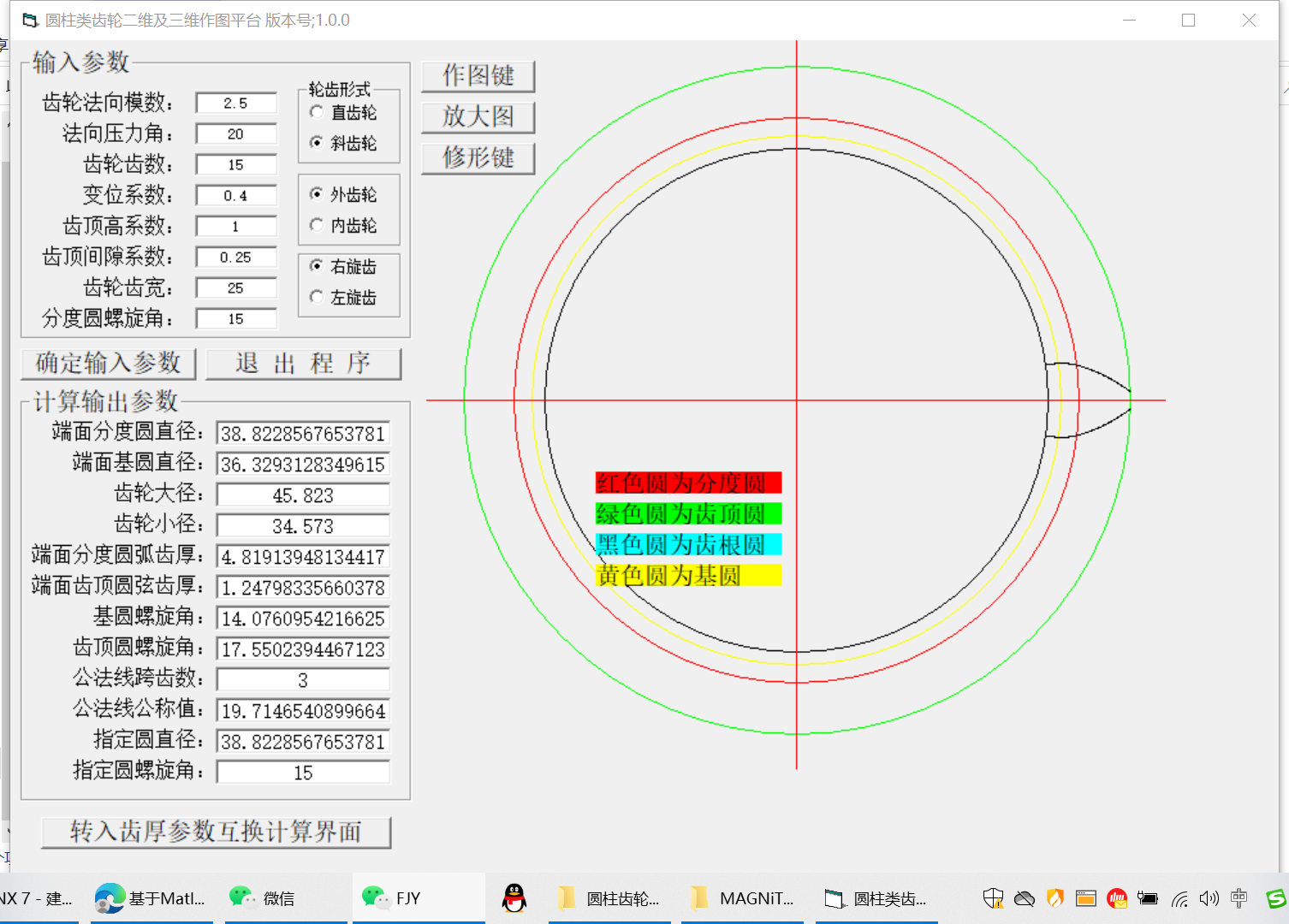

计算工作是编制的程序，把设计书中的公式用计算知道的语言写出来，告诉计算机怎么算，然后计算机会根据设计者的需要输出数据，再让UG软件把这些数据变成模型。

自动作图其实是把大量的工作变成了程序命令，让电脑自动按设计者需要的办法进行操作最后获得需要的模型。

oceancat · 发表于 2023-9-14 11:07

hyfjy 发表于 2023-4-18 18:39
计算工作是编制的程序，把设计书中的公式用计算知道的语言写出来，告诉计算机怎么算，然后计算机会根 ...

强
