齿轮齿顶圆上缺口作用？

山中樵翁 · 发表于 2020-11-2 08:44

您需要登录才可以下载或查看，没有账号？注册

x

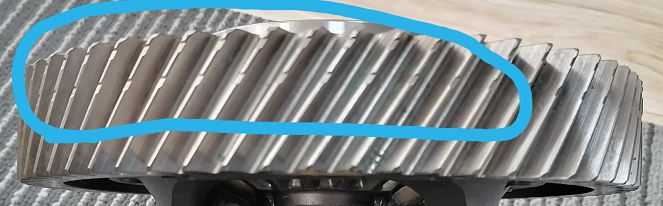

请教论坛各位大神，齿轮齿顶圆上开的缺口是干什么用的啊？为什么同一个传动箱里面有的齿轮有这种缺口有的没有？

梦飞飞141414 · 发表于 2020-11-2 13:23

识别槽，区分不同产品用的。

kadadi · 发表于 2020-11-3 08:21

这是找正带吧

submariner · 发表于 2020-11-3 08:45

精加工基准

wangqingbin · 发表于 2020-11-3 09:35

是识别标识，：
1.区分齿坯材料；
2.区分基准面
3.区分品种，

zzz123 · 发表于 2020-11-5 08:37

识别槽，区分不同状态产品

csg · 发表于 2020-11-5 16:28

精加工找正基准。

山中樵翁 · 发表于 2020-11-6 08:31

wangqingbin 发表于 2020-11-3 09:35
是识别标识，：
1.区分齿坯材料；
2.区分基准面

请问是根据这个缺口位置来区分基准面和非基准面吗？

天菲二号 · 发表于 2020-11-6 10:23

楼上都是正解，就是当工件比较上下对称时，内孔与端面一刀车的那个端面要作为后续掉头车的基准，不作记号分辨不出来。

hx888 · 发表于 2021-7-10 16:15

就是一个标识槽，区分零件状态用的。别想得太多
