求教弯曲强度极限σFlim的取值

winnerlee · 发表于 2020-10-30 14:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位专家大神们：
我想求教一下，关于20crmnti的弯曲强度极限σFlim取值问题，齿轮锻坯后等温正火 156-207HB后再加工；再渗碳淬火，表面硬度 57-62HRC，渗碳层深度0.3-0.5mm，，芯部硬度30-48HRC。我现在核算齿轮的弯曲强度，对σFlim取值有些困惑，请各们大神给予指教。谢谢！

天菲二号 · 发表于 2020-11-13 10:26

根据芯部硬度的HB值查图表，机械设计手册，齿轮手册，还有一些专业软件都有根据硬度值计算σFlim的。

宿醉 · 发表于 2023-4-4 20:35

我们计算一般齿面接触去1500 弯曲取800

zengxiaodong · 发表于 2023-4-4 21:02

宿醉发表于 2023-4-4 20:35
我们计算一般齿面接触去1500 弯曲取800

宿醉 · 发表于 2023-4-6 07:43

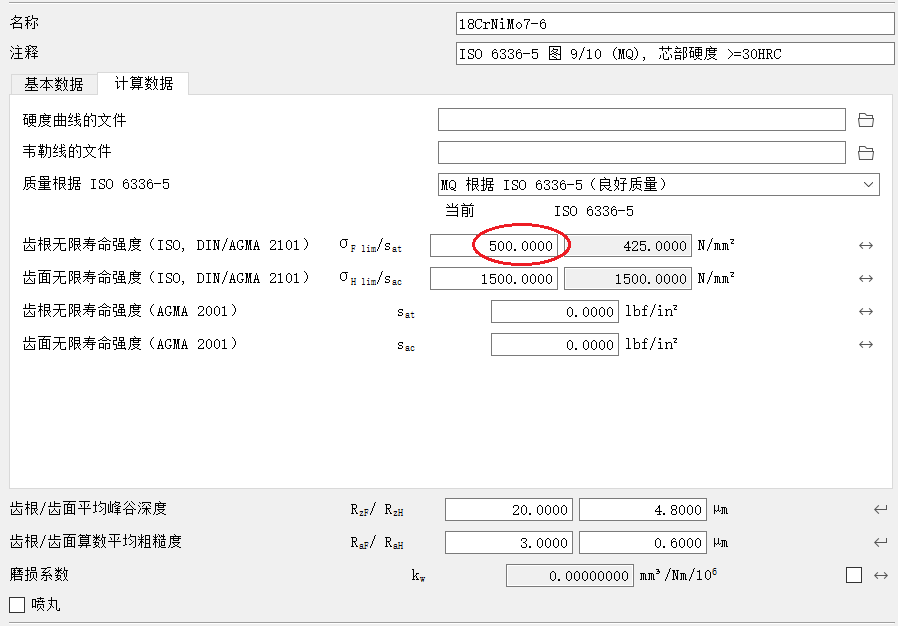

其实，两个值跟材料的关系不大，最终这两个值取值是看你采用什么热处理工艺，最终的心部硬度和表面硬度的值，弱的材料配上好的热处理工艺希望可以达到我们需要的指标，有些软件是按照500推荐的，也不能全信软件，这个还是根据自己的实际情况来判断的。

hongjiqiao · 发表于 2023-4-11 21:55

宿醉发表于 2023-4-6 07:43
其实，两个值跟材料的关系不大，最终这两个值取值是看你采用什么热处理工艺，最终的心部硬度和表面硬度的值 ...

学习了

zengxiaodong · 发表于 2023-4-12 09:13

宿醉发表于 2023-4-6 07:43
其实，两个值跟材料的关系不大，最终这两个值取值是看你采用什么热处理工艺，最终的心部硬度和表面硬度的值 ...

不是软件推荐的，而是标准推荐的，我的最主要意思是是σFlim达不到800Mpa这么高，顶多500Mpa而已。

一地鸡毛09 · 发表于 2023-4-12 17:41

800Mpa以目前的水平来说，可以说是错误的值。见过ME级用550Mpa的
以前公司不用20CrMnTi，感觉这个材料不是最优选择。
以前用20CrMnMo多一些或者20CrNi2MoA

一地鸡毛09 · 发表于 2023-4-12 17:49

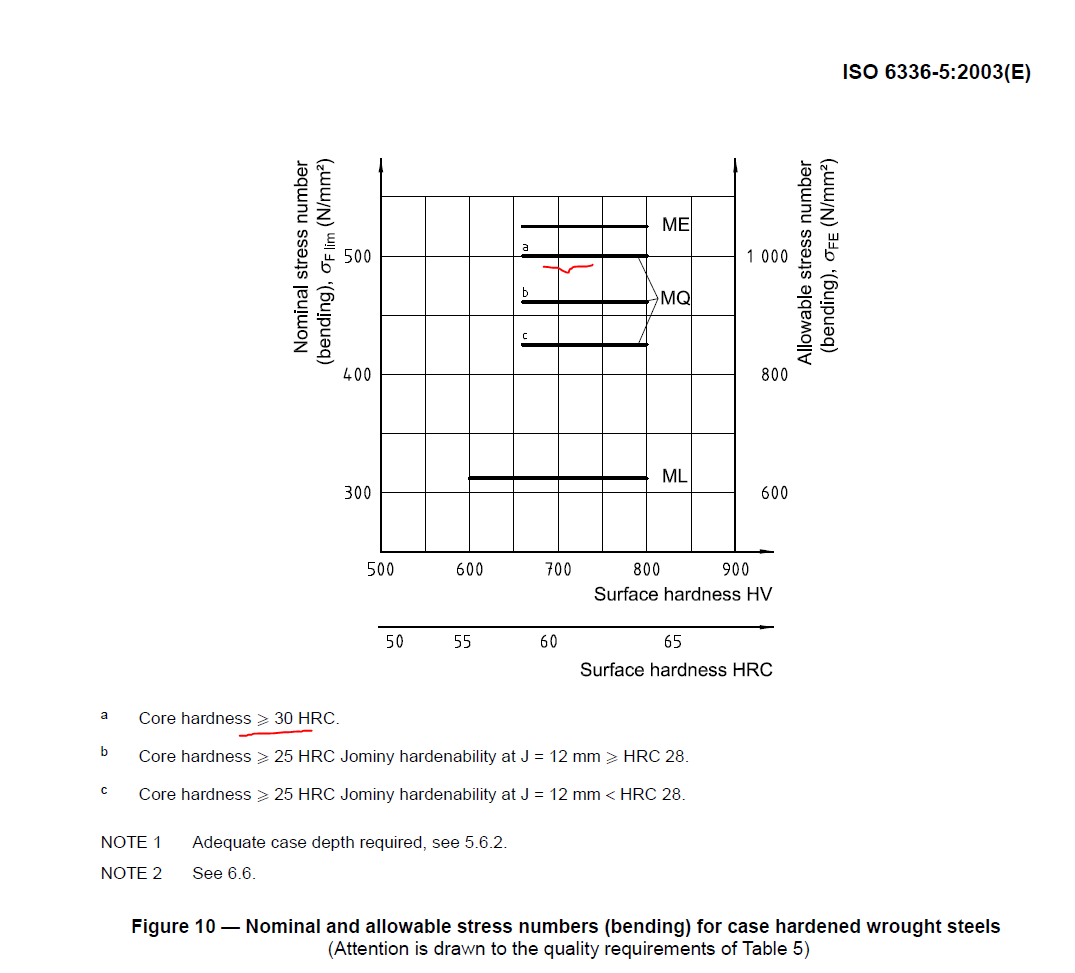

照你的描述按标准ISO6336-5可以用500Mpa
齿轮制造商必须有资质有经验，能保证材料和热处理水平达到ISO标准要求

一地鸡毛09 · 发表于 2023-4-12 17:50

帖子这么老了啊！
