新人求教，这种齿轮失效断齿断齿断齿，造成的原因和分析方法！

qqj3143 · 发表于 2020-10-29 08:11

您需要登录才可以下载或查看，没有账号？注册

x

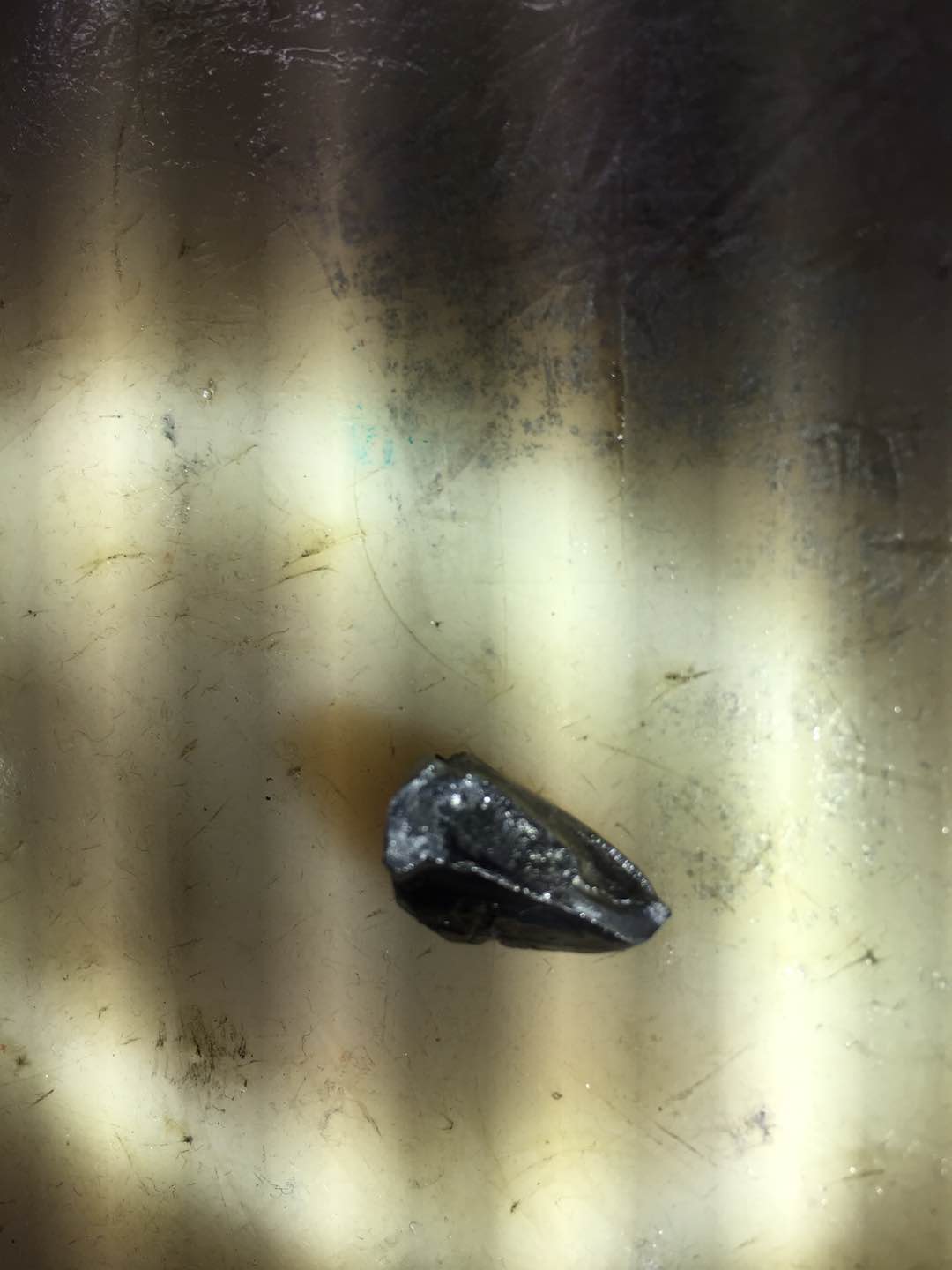

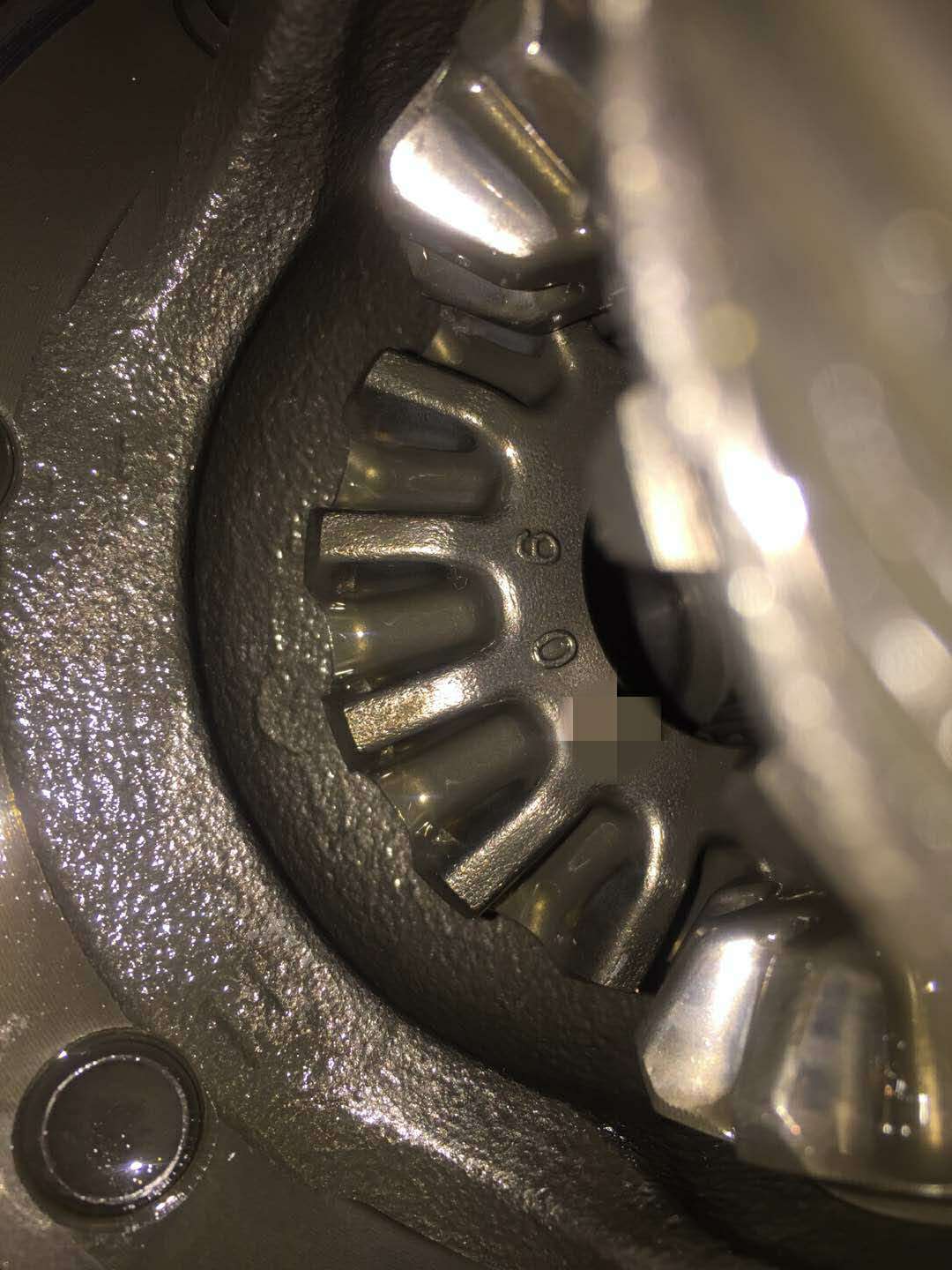

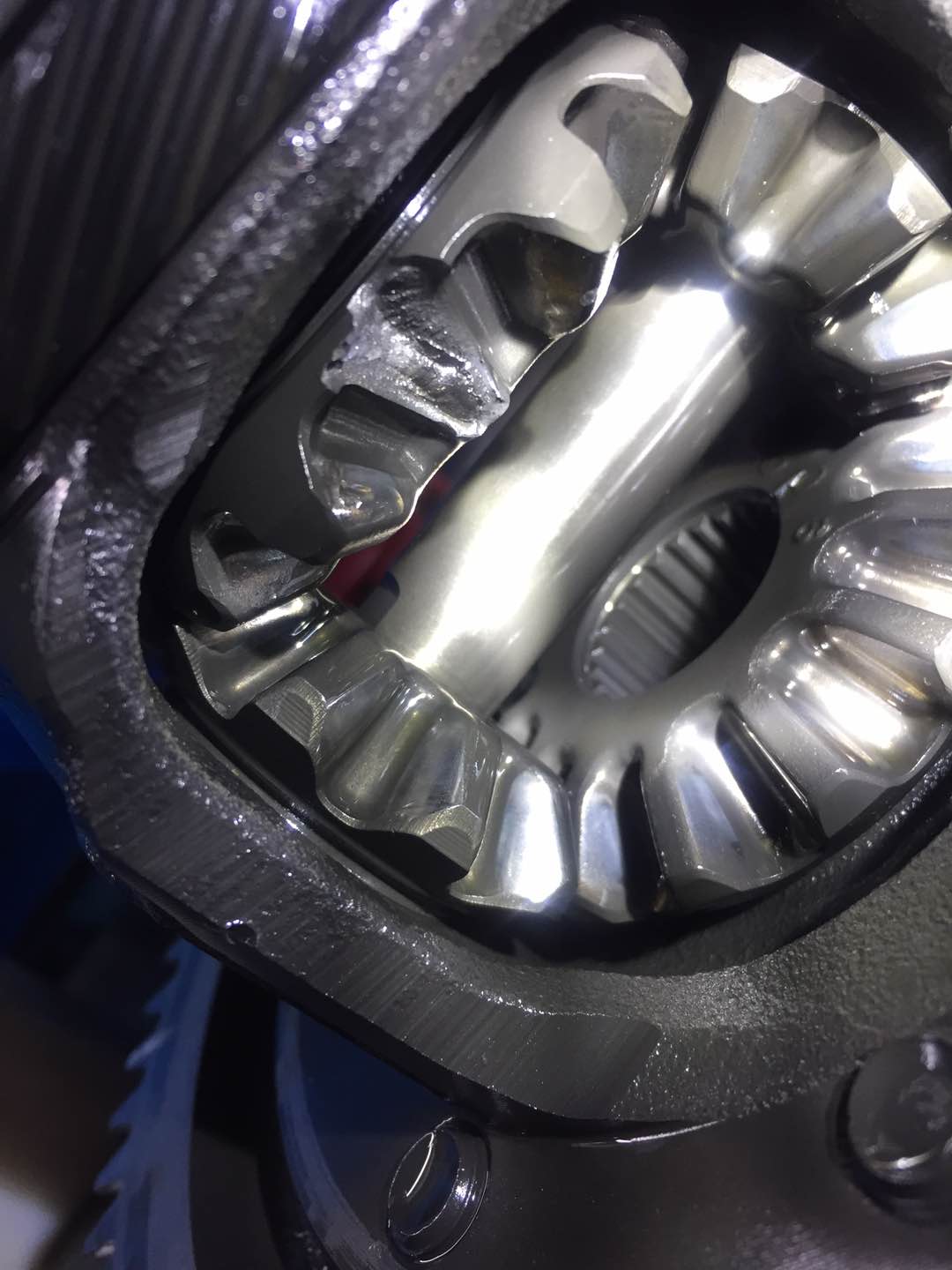

半轴齿轮断齿，导致变速箱开裂，行驶里程：4万公里，这种失效可能有哪些原因造成？该如何去分析？

yzgys · 发表于 2020-10-29 09:00

一般断齿原因两类：
1.过载折断
2.交变负载重复作用导致疲劳折断
建议：通过断口形态分析，结合金相确认有无缺陷

山中樵翁 · 发表于 2020-10-29 09:24

其他齿看着都挺好的为什么这个断裂了？

天菲二号 · 发表于 2020-10-30 16:40

大概率铸件内部裂纹夹渣，随着疲劳局部损坏，然后变大，再整体断裂，观察其它齿，应该跟设计强度计算关系不大，我们以前做过差速器齿，大批量使用的时候都是用冷挤压成型，因为国内铸件毛坯以及毛坯正火调质质量都不太稳定，粉末冶金又有强度缺陷。

天菲二号 · 发表于 2020-10-30 16:42

补充一下，仔细看了一下，也有可能是非常规冲击损坏的、

jingshi · 发表于 2020-11-2 08:11

我倾向过载折断；齿轮是整体折断，大端的齿槽间的筋也比较整齐折断

winnerlee · 发表于 2020-11-2 10:58

我厂的农机也有类似现像，我觉得热处理和齿轮设计可能都有问题，如果是批量出现这样的问题，那可能设计问题要大些，使用的环境是否强度太大？超出了设计强度的上限值。如果不是批量出现，只是偶尔或是隔一段时间出现一些，可能与热处理有关，检查一下芯部硬度会不会太高了。

qqj3143 · 发表于 2020-11-2 11:27

yzgys 发表于 2020-10-29 09:00
一般断齿原因两类：
1.过载折断
2.交变负载重复作用导致疲劳折断

谢谢您，受教了！

qqj3143 · 发表于 2020-11-2 11:29

山中樵翁发表于 2020-10-29 09:24
其他齿看着都挺好的为什么这个断裂了？

其它都挺好的，就是这个齿断了，看着又不像是疲劳断裂

qqj3143 · 发表于 2020-11-2 12:44

天菲二号发表于 2020-10-30 16:42
补充一下，仔细看了一下，也有可能是非常规冲击损坏的、

谢谢您，受教了！怎样判断的非常规冲击损坏？
